Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-08-30, geschraubt, 30 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-08-30 ist ein geschraubter Wärmetauscher mit 30 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann bei Bedarf durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion optimiert die Wärmeübertragung und den hydraulischen Betrieb je nach Anforderung.
Welche Materialien und Zulassungen sind relevant?
Die Platten bestehen aus rostfreiem Edelstahl. Die Dichtungen sind aus klebefreiem NBR-Butyl gefertigt. Der Rahmen ist aus Kohlenstoffstahl gefertigt. Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen, was seine Eignung für den Einsatz unter definierten Druckbedingungen bestätigt.

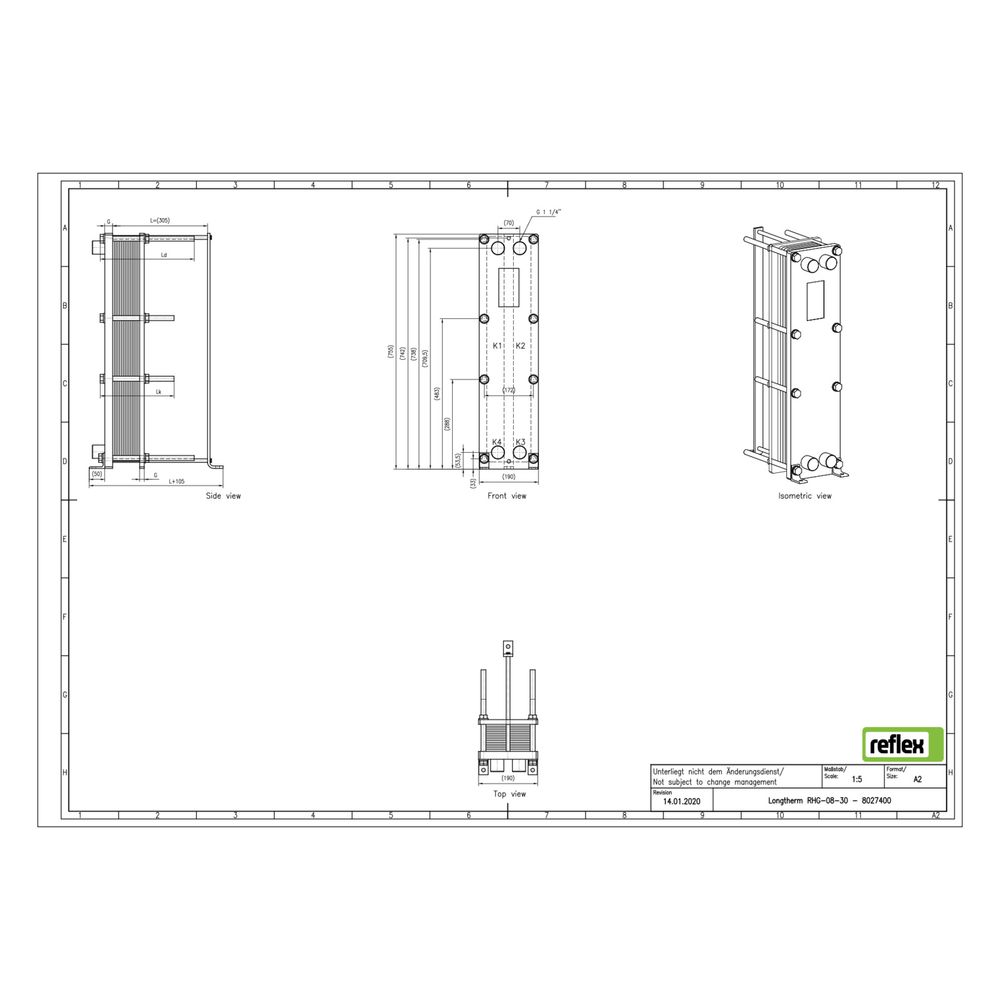

Wie sind die Anschlüsse und Abmessungen gestaltet?
Der Wärmetauscher verfügt über primäre Anschlüsse mit Außengewinde und einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Seitliche Anschlussmöglichkeiten sind nicht vorhanden. Die Baumaße betragen 190 mm in der Länge, 755 mm in der Höhe und 355 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 70 mm. Das Gerät ist nicht vollversiegelt und nicht für die Verwendung mit Dämmschalen vorgesehen.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Baulänge: 190 mm
- Bauhöhe: 755 mm
- Bautiefe: 355 mm
- Mittenabstand Anschlüsse: 70 mm
- Anschlussart: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RHG-08-30 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit 30 Edelstahlplatten, NBR-Butyl-Dichtungen und einer maximalen Betriebsdruckfestigkeit von 16 bar ist er für anspruchsvolle industrielle Anwendungen geeignet. Die geschraubte Bauweise ermöglicht eine einfache Reinigung und Erweiterung, was die Flexibilität im Betrieb erhöht.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8027400 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8027400 |
| Bauhöhe | 755,00 |
| Baulänge | 190,00 |
| Bautiefe | 355,00 |
| EAN-13 | 4036705207655 |
| Geeignet für Dämmschale | nein |
| Gewicht | 69,6 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
