Reflex Longtherm Plattenwärmetauscher RHB-110-90, gelötet, 90 Platten, eingängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-90 ist ein gelöteter, eingängiger Wärmetauscher mit 90 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Dadurch wird eine effiziente Wärmeübertragung ermöglicht.
Welche Kanaltypen sind im Wärmetauscher vorhanden und was bewirken sie?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße sind verfügbar?

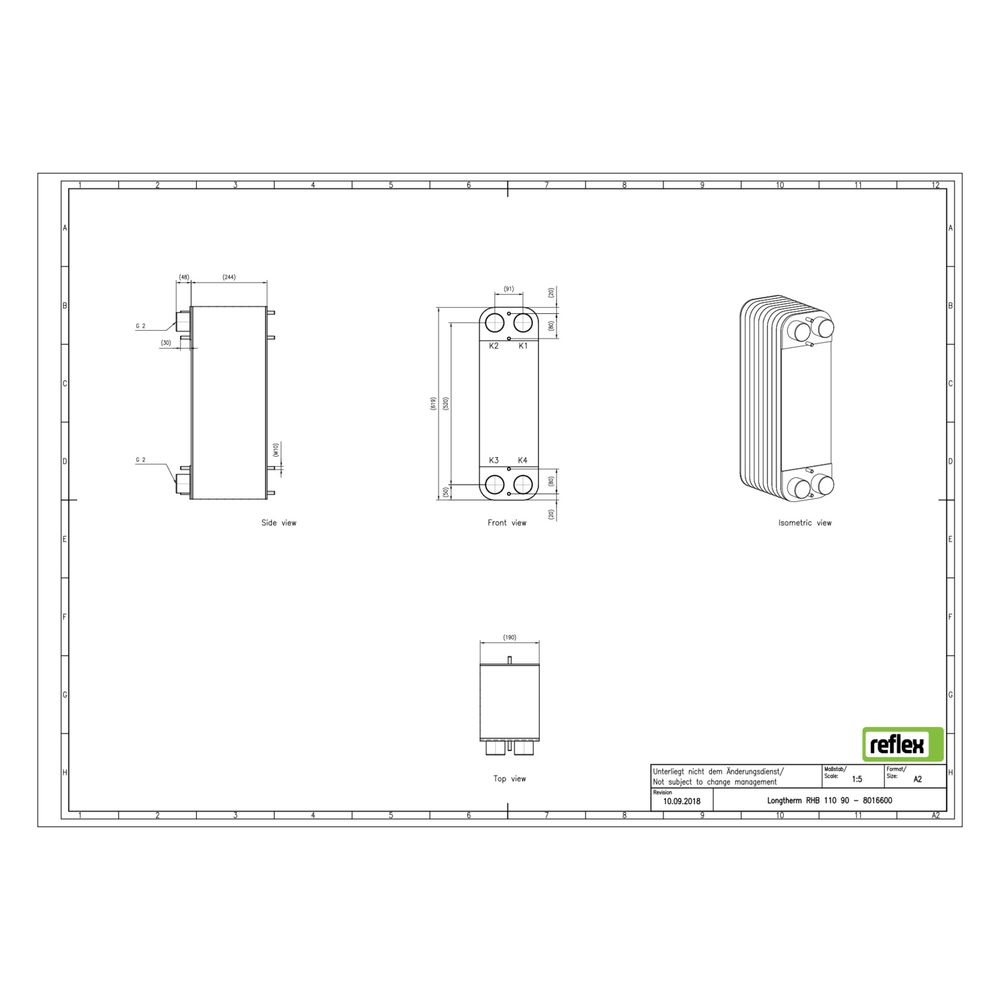

Der Wärmetauscher ist mit einem primären Anschluss mit Außengewinde G 2 Zoll ausgestattet. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 244 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 2 Zoll
- Baulänge: 191 mm
- Bauhöhe: 620 mm
- Bautiefe: 244 mm
- Mittenabstand Anschlüsse: 91 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-110-90 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Kanalgestaltung erfüllt er anspruchsvolle Anforderungen. Die 90 gelöteten Edelstahlplatten und der G 2 Zoll Außengewindeanschluss sorgen für eine zuverlässige und flexible Integration in verschiedene Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8016600 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8016600 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 244,00 |
| EAN-13 | 4036705178948 |
| Geeignet für Dämmschale | ja |
| Gewicht | 53,16 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
