Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-110-2-120, gelötet, 120 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-120 ist ein gelöteter, zweigängiger Wärmetauscher mit 120 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?
Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 300 mm. Der primäre Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 2 1/2 Zoll (65 mm). Das Gerät ist für den Einbau einer Dämmschale geeignet, besitzt jedoch keine integrierte Dämmschale. Die Plattenanzahl von 120 sorgt für eine große Wärmeübertragungsfläche und effizienten Wärmeaustausch.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Dies bestätigt die Einhaltung der geltenden Sicherheits- und Qualitätsanforderungen für Druckbehälter und Wärmetauscher im europäischen Raum.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 2 1/2"

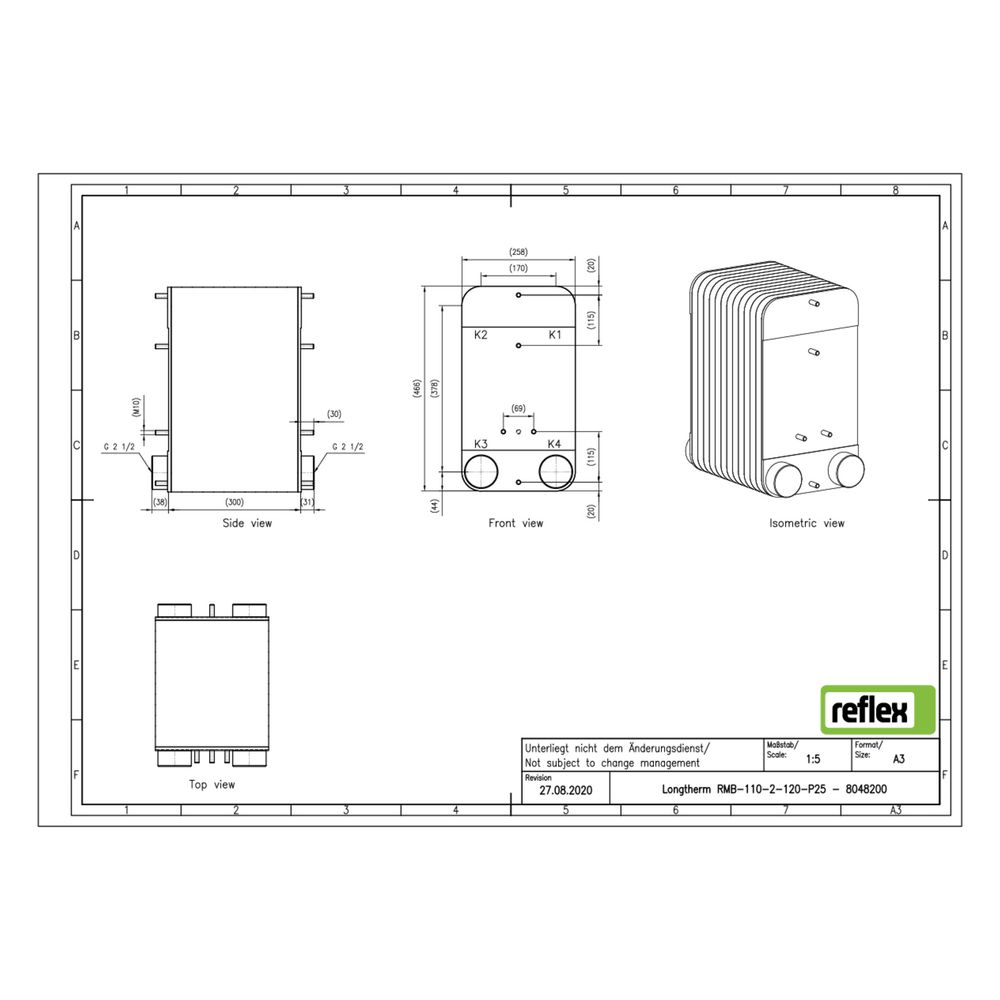

- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 300 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-120 überzeugt durch seine robuste Bauweise mit vakuumgelöteten Edelstahlplatten und Kupferlot. Mit einer Leistung für hohe Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar bietet er eine zuverlässige und effiziente Wärmeübertragung für vielfältige industrielle und gewerbliche Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8048200 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8048200 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 300,00 |
| EAN-13 | 4036705219290 |
| Geeignet für Dämmschale | ja |
| Gewicht | 70,93 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
