Reflex Longtherm Plattenwärmetauscher RLB-110-2-70, gelötet, 70 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-70 ist ein gelöteter, zweigängiger Wärmetauscher mit 70 Edelstahlplatten und einem Außengewindeanschluss von 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, wodurch eine dauerhafte und stabile Verbindung entsteht. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsräume und Kanalformen sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und die hydraulischen Eigenschaften des Geräts.
Für welche Betriebsbedingungen ist der Longtherm RLB-110-2-70 ausgelegt?
Das gelötete Lötverfahren sichert die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C. Der maximale Betriebsdruck beträgt 25 bar. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße sind relevant?

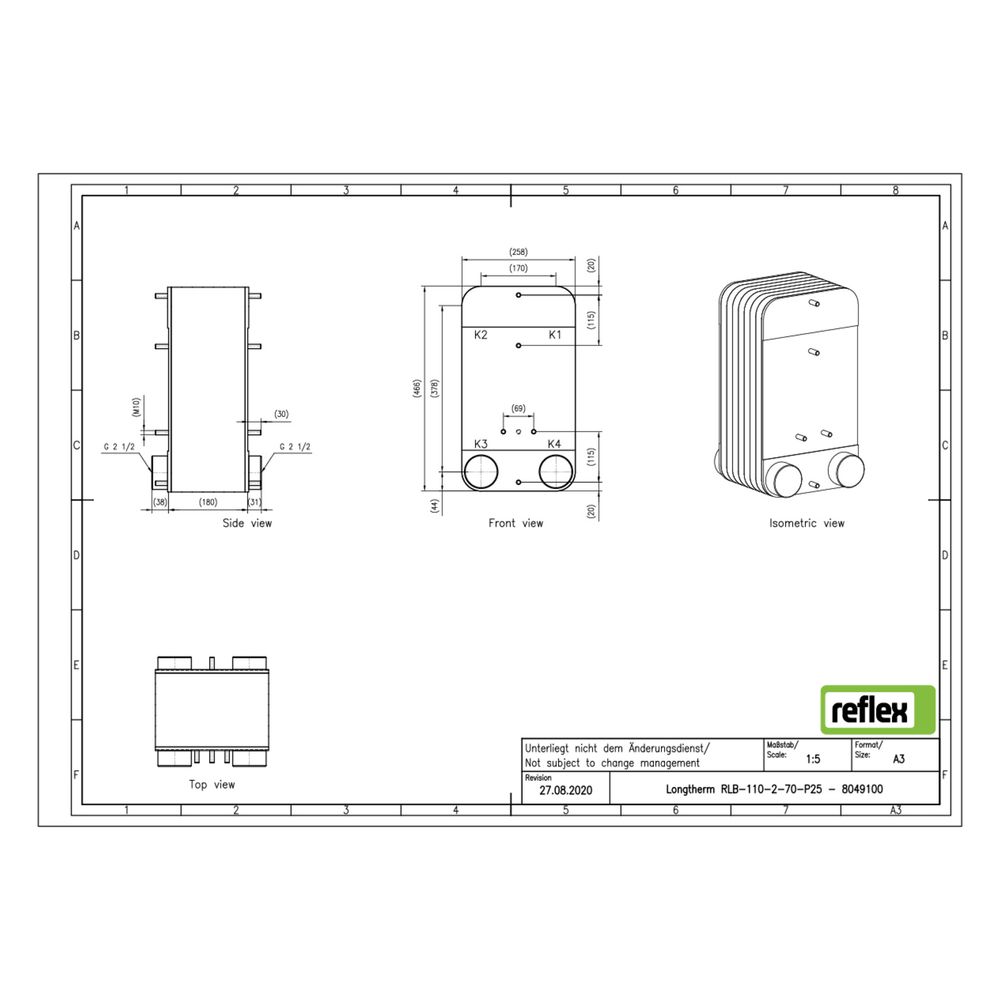

Der Wärmetauscher ist mit einem Außengewindeanschluss (AG) von 2 1/2 Zoll ausgestattet. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 180 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist für den Einbau einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Anschluss: Außengewinde 2 1/2 Zoll
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 180 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-70 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet und überzeugt durch seine technische Ausführung und Anschlussvielfalt.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8049100 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8049100 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 180,00 |
| EAN-13 | 4036705219382 |
| Geeignet für Dämmschale | ja |
| Gewicht | 42,27 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
