Reflex Longtherm Plattenwärmetauscher RMB-235-2-170, gelötet, 170 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-170 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 170 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebstemperaturen bis 230 °C und einen maximalen Arbeitsdruck von 25 bar ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs-, Klima- und Lüftungssystemen sowie in industriellen und gewerblichen Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei hoher Stabilität und Beständigkeit gegen hohe Temperaturen und Drücke.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Betrieb des Wärmetauschers.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für maximale Betriebstemperaturen bis 230 °C und einen maximalen Arbeitsdruck von 25 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße hat der Reflex Longtherm RMB-235-2-170?

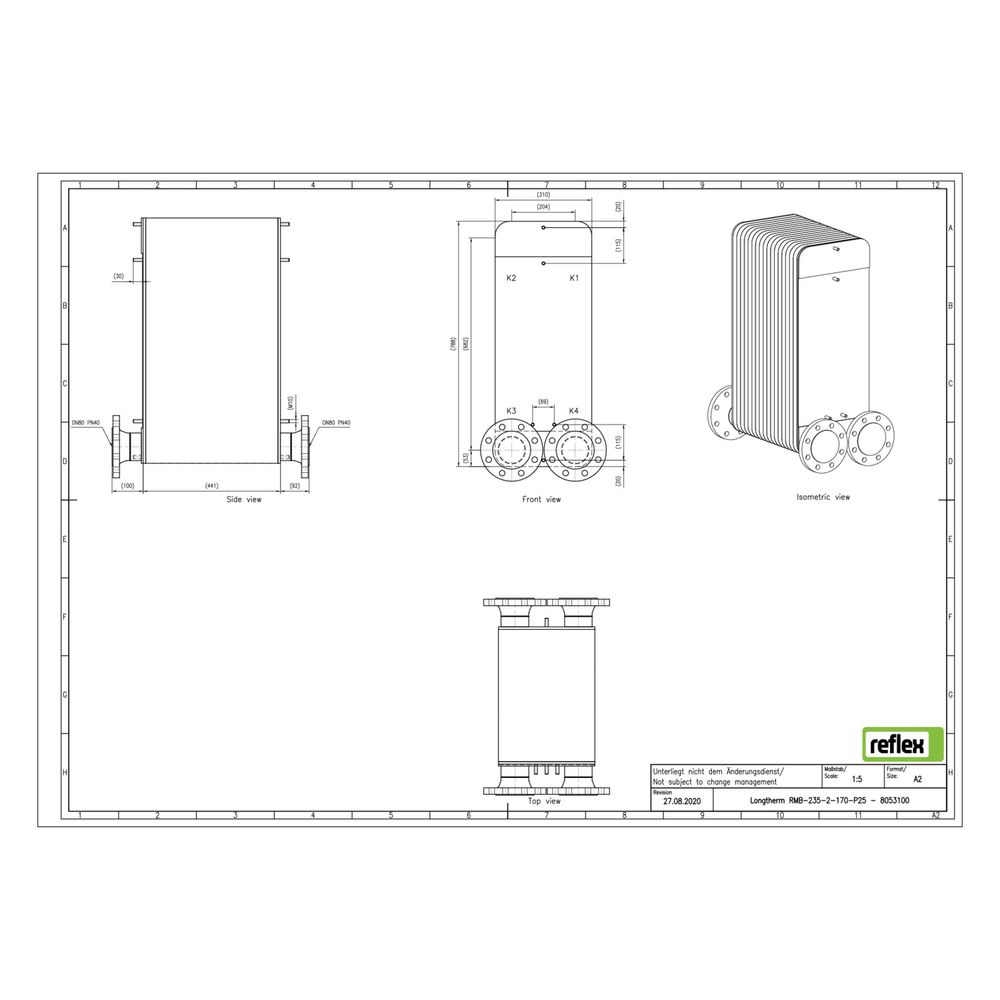

Das Modell RMB-235 ist mit DIN-Flanschanschlüssen ausgestattet und besitzt einen Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 428 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 170
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 428 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-170 überzeugt durch seine robuste Bauweise aus gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigt. Mit 170 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für vielfältige industrielle und gewerbliche Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8053100 |
| Hersteller | Reflex |
| Anzahl der Platten | 170,00 |
| Artikelnummer | REFLEX-8053100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 428,00 |
| EAN-13 | 4036705219764 |
| Geeignet für Dämmschale | ja |
| Gewicht | 200,79 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
