Reflex Longtherm Plattenwärmetauscher RHB-110-2-60, gelötet, 60 Platten, zweigängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-60 ist ein gelöteter, zweigängiger Wärmetauscher mit 60 Edelstahlplatten und einem primären Außengewindeanschluss G 2 Zoll (50 mm). Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine stabile und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar standhält. Die Kupferlotverbindung ermöglicht eine sichere Abdichtung und eine lange Lebensdauer des Geräts.
Welche Kanalformen sind im Wärmetauscher integriert?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Anschlussarten und Größen ist der Wärmetauscher ausgelegt?

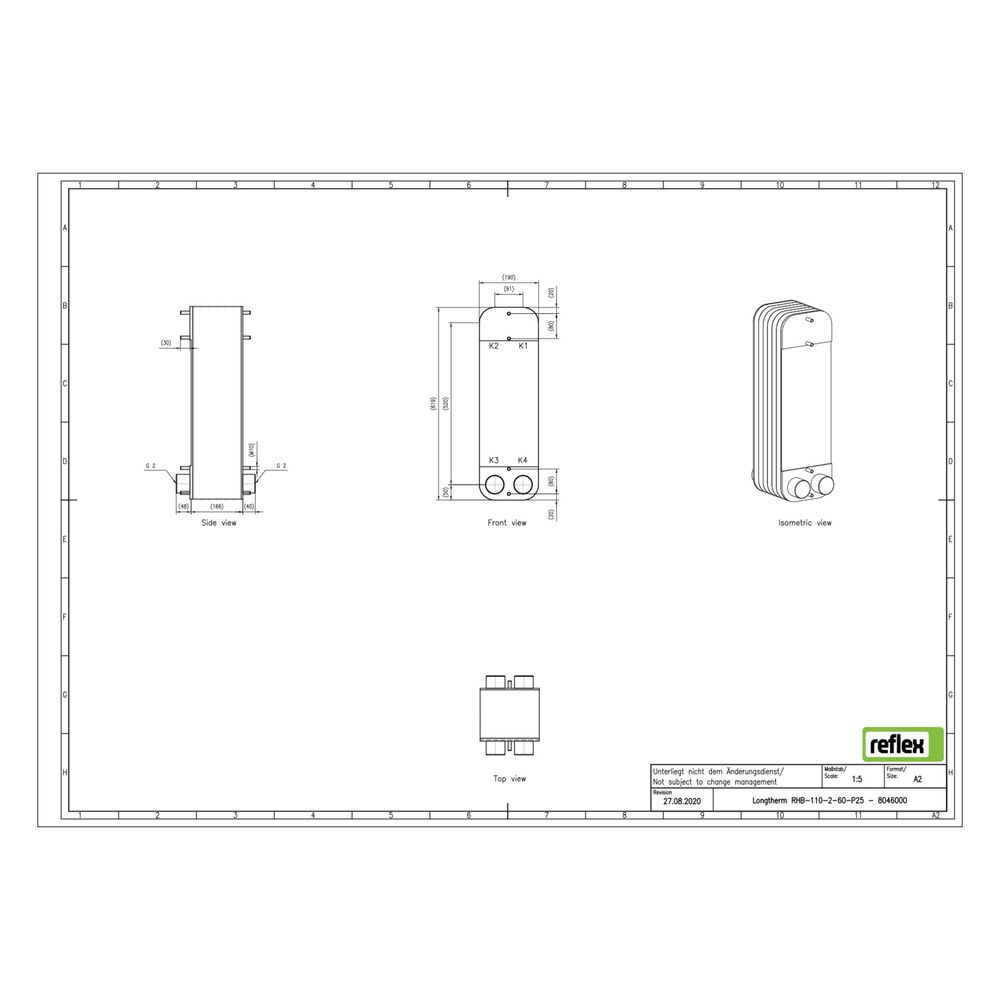

Der Wärmetauscher ist mit einem primären Anschluss mit Außengewinde G 2 Zoll (50 mm) ausgestattet. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 166 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Zulassungen besitzt das Gerät?
Der Plattenwärmetauscher erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 620 mm
- Bautiefe: 166 mm
- Baulänge: 191 mm
- Primärer Anschluss: Außengewinde G 2 Zoll (50 mm)
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Mittenabstand Anschlüsse: 91 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-60 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Kanalgestaltung erfüllt er anspruchsvolle Anforderungen. Die gelötete Ausführung mit 60 Edelstahlplatten und Kupferlot sorgt für eine sichere Verbindung und lange Lebensdauer.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8046000 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8046000 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 166,00 |
| EAN-13 | 4036705219078 |
| Geeignet für Dämmschale | ja |
| Gewicht | 41,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
