Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-50, gelötet, 50 Platten, eingängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-50 ist ein gelöteter, eingängiger Wärmetauscher mit 50 Edelstahlplatten und einem primären Außengewindeanschluss G 2 Zoll. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar gefordert sind. Die robuste Bauweise und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung der Platten und eine hohe thermische Effizienz.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien bei kompakter Bauform.
Welche Besonderheiten bietet das Lötverfahren und die Materialwahl?
Das spezielle Lötverfahren mit Kupferlot sichert die Stabilität und dauerhafte Verbindung der Platten. Dadurch hält der Wärmetauscher hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar stand. Der Einsatz von rostfreiem Edelstahl (1.4404) ermöglicht Korrosionsbeständigkeit und Langlebigkeit.
Welche Anschlussarten und Abmessungen sind verfügbar?

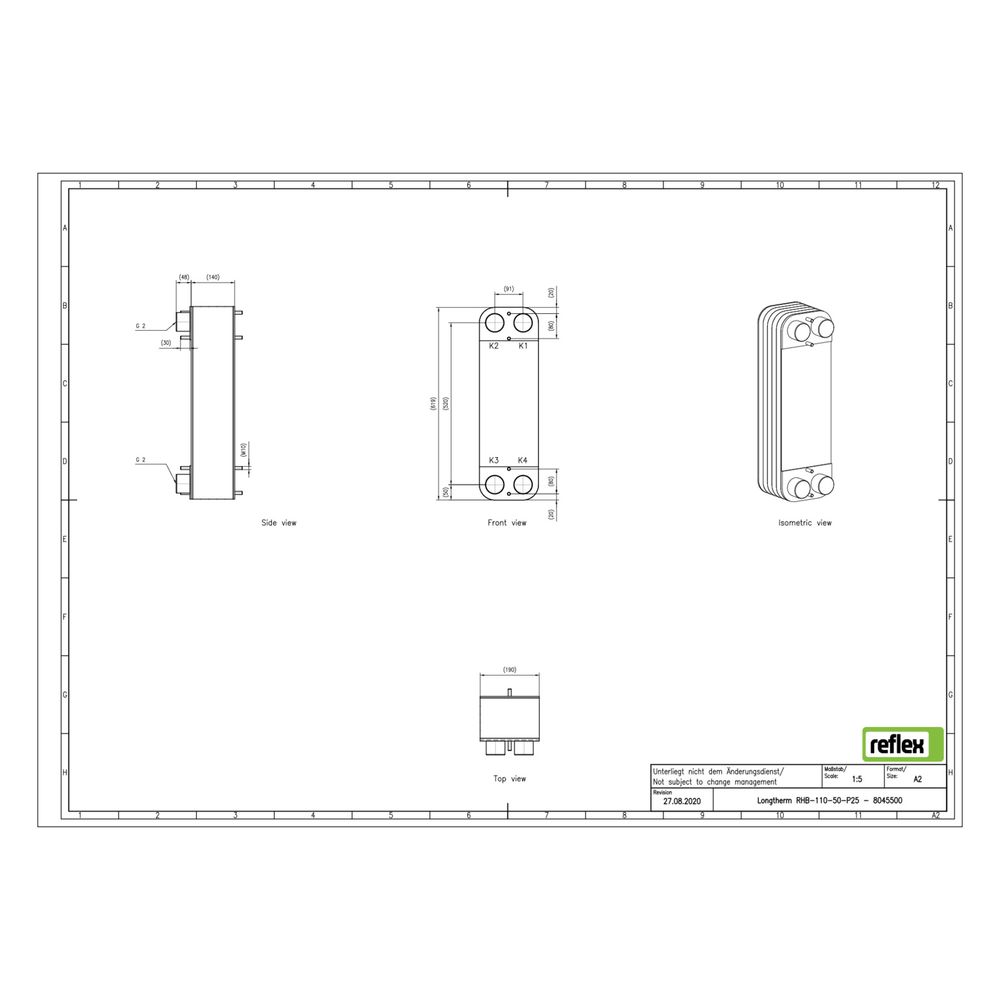

Der Longtherm RHB-110-50 ist mit einem primären Außengewindeanschluss G 2 Zoll ausgestattet. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 142 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und die hydraulische Leistung.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Primärer Anschluss: Außengewinde G 2 Zoll
- Baulänge: 191 mm
- Bauhöhe: 620 mm
- Bautiefe: 142 mm
- Mittenabstand Anschlüsse: 91 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-110-50 überzeugt durch seine robuste Bauweise, das spezielle Lötverfahren und die hochwertigen Materialien. Mit einer Leistung für Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8045500 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8045500 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 142,00 |
| EAN-13 | 4036705219023 |
| Geeignet für Dämmschale | ja |
| Gewicht | 37,1 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
