Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-110-2-60, gelötet, 60 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-60 ist ein gelöteter, zweigängiger Wärmetauscher mit 60 Edelstahlplatten und einem Außengewindeanschluss von 2 1/2 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsräume und Kanalformen sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und die hydraulischen Eigenschaften des Geräts.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der Reflex Longtherm Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussarten und Maße sind verfügbar?

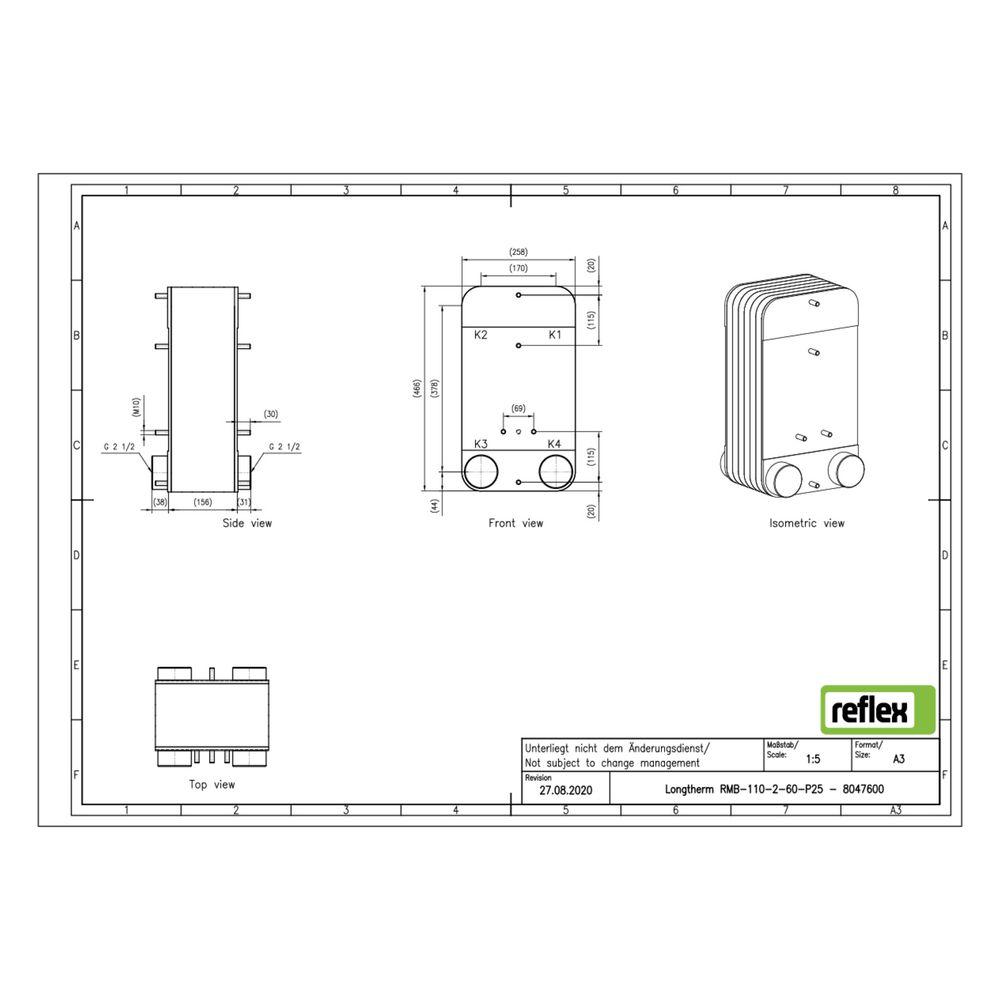

Das Modell RMB-110-2-60 ist mit einem Außengewindeanschluss (AG) von 2 1/2 Zoll ausgestattet. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 156 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist für den Einbau in Systeme mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde 2 1/2 Zoll (65 mm)
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 156 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-60 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen Kupferlotverbindung erfüllt er die Anforderungen industrieller Anwendungen zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8047600 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8047600 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 156,00 |
| EAN-13 | 4036705219238 |
| Geeignet für Dämmschale | ja |
| Gewicht | 38,19 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
