Reflex Longtherm Plattenwärmetauscher RHG-21-100, geschraubt, 100 Platten, NBR-Dichtungen

Der Reflex Longtherm Plattenwärmetauscher RHG-21-100 ist ein geschraubter Wärmetauscher mit 100 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann bei Bedarf durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, die eine effiziente Wärmeübertragung erfordern.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses Design ermöglicht eine einfache Zerlegung und Wartung.

Welche Strömungskanäle sind im Wärmetauscher integriert?

Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.

Welche Materialien und Zulassungen sind relevant?

Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist kupferbasiert. Die Dichtungen sind aus NBR-Butyl gefertigt und klebefrei. Der Rahmen besteht aus Kohlenstoffstahl. Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen, was seine Eignung für den Einsatz unter definierten Druckbedingungen bestätigt.

Welche technischen Eigenschaften zeichnen den RHG-21-100 aus?

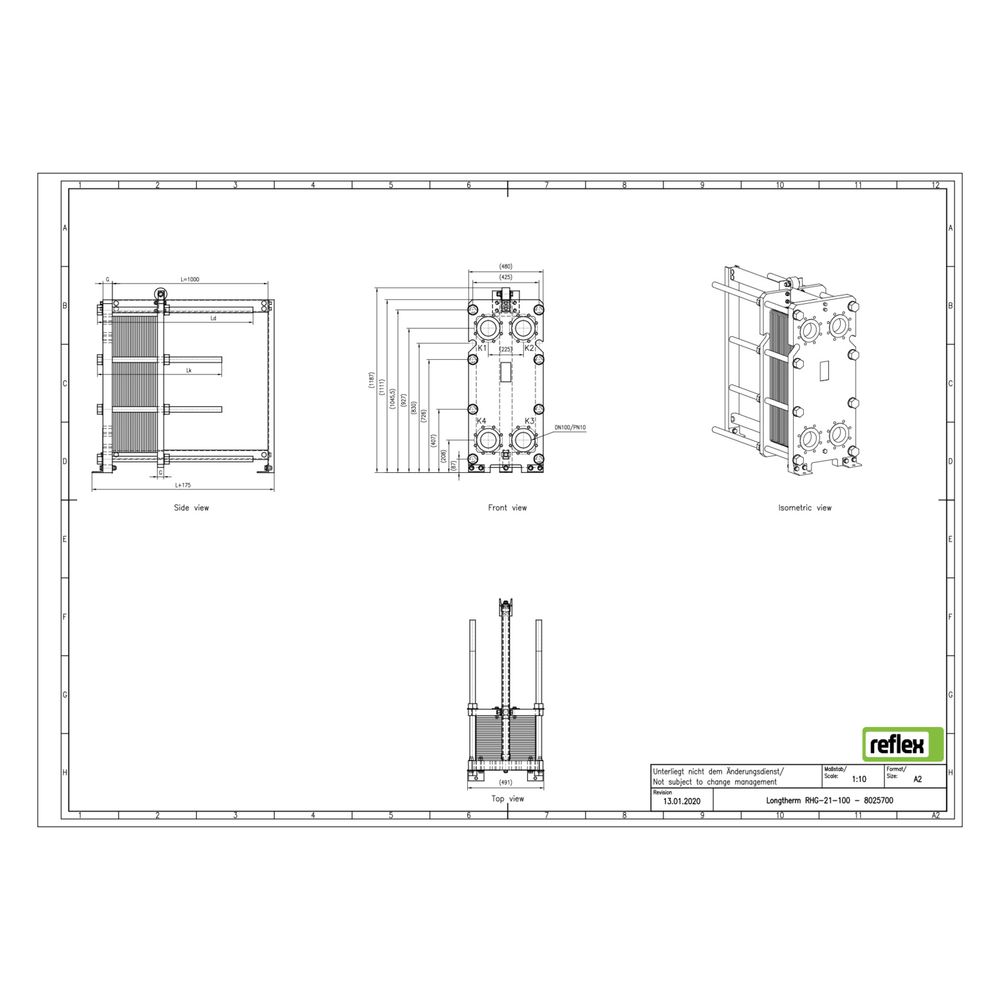

Der Wärmetauscher hat eine Baulänge von 480 mm, eine Bauhöhe von 1181 mm und eine Bautiefe von 1145 mm. Der Nenndurchmesser des primären Anschlusses beträgt DN 100, mit einem Mittenabstand der Anschlüsse von 225 mm. Der maximale Arbeitsdruck liegt bei 10 bar. Seitliche Anschlussmöglichkeiten sind nicht vorhanden, und der Wärmetauscher ist nicht vollversiegelt. Eine Dämmschale ist für dieses Modell nicht vorgesehen.

Der Reflex Longtherm Plattenwärmetauscher RHG-21-100 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturdifferenzen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der Zulassung für Druckgeräte ist er für anspruchsvolle industrielle Anwendungen geeignet. Die Möglichkeit zur einfachen Reinigung und Erweiterung durch zusätzliche Plattenpakete erhöht die Betriebssicherheit und Anpassungsfähigkeit.

Technische Daten

• Anzahl der Platten: 100
• Werkstoff: rostfreier Stahl
• Lotmaterial: Kupfer
• Baulänge: 480 mm
• Bauhöhe: 1181 mm
• Bautiefe: 1145 mm
• Nenndurchmesser primär: DN 100
• Mittenabstand Anschlüsse: 225 mm
• Maximaler Arbeitsdruck: 10 bar
• Dichtungen: NBR-Butyl, klebefrei

Der Reflex Longtherm Plattenwärmetauscher RHG-21-100 überzeugt durch seine hohe Leistung und Flexibilität. Die Kombination aus Edelstahlplatten, robusten NBR-Dichtungen und der Möglichkeit zur Erweiterung macht ihn zu einer zuverlässigen Wahl für industrielle Wärmeübertragungsaufgaben mit einer Leistung über 1 MW.
