Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-31-2-60, gelötet, 60 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-60 ist ein gelöteter, zweigängiger Wärmetauscher mit 60 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und sorgt für die Stabilität des Wärmetauschers. Dadurch kann das Gerät Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar problemlos standhalten. Die vakuumgelötete Verbindung ermöglicht eine hohe Dichtigkeit und Langlebigkeit des Produkts.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung ermöglicht eine effiziente Wärmeübertragung bei unterschiedlichen Strömungsbedingungen.
Für welche Anschlussarten ist der Wärmetauscher geeignet?
Der Reflex Longtherm RMB-31-2-60 verfügt über einen primären Anschluss mit Außengewinde G 1 1/4 Zoll. Die Baugröße gehört zur Serie R..B-14 bis R..B-110, die mit Gewindeanschlüssen ausgestattet sind. Der Wärmetauscher ist nicht für seitliche Anschlussmöglichkeiten vorgesehen.
Welche Maße und Materialien zeichnen den Wärmetauscher aus?

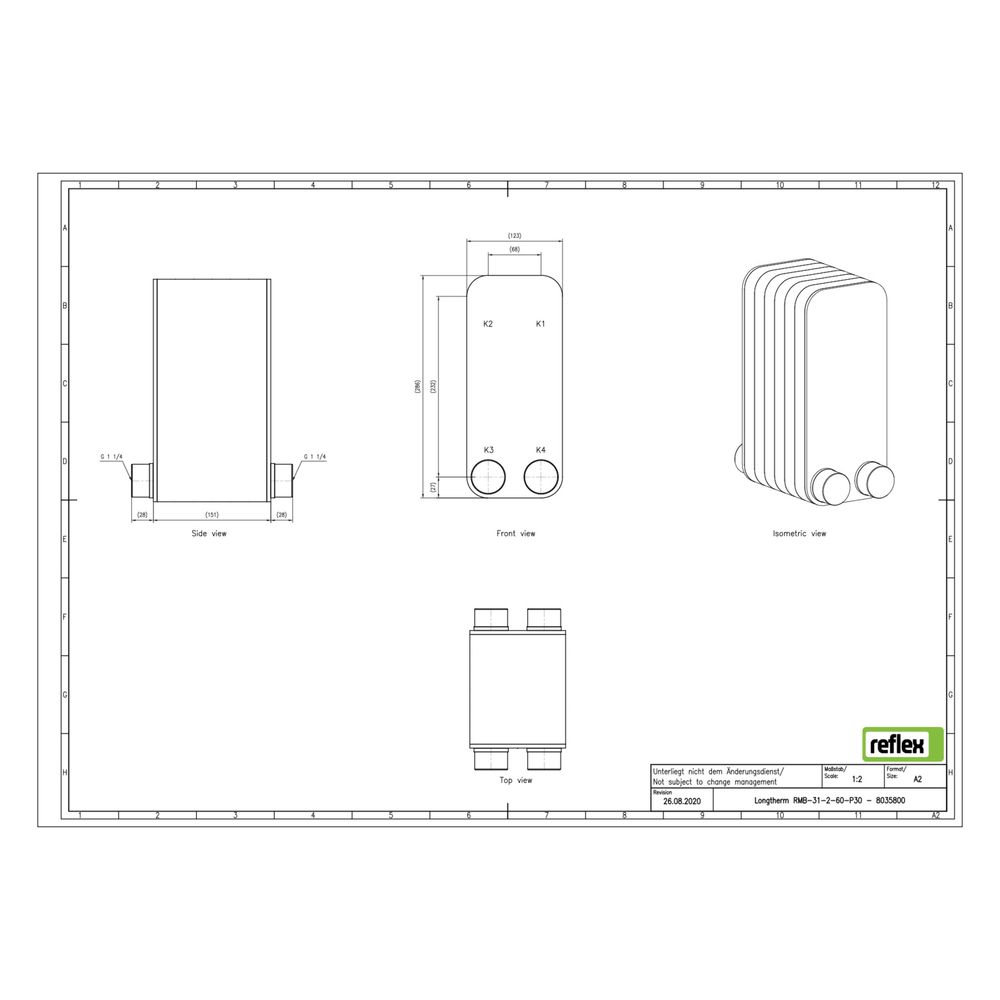

Der Plattenwärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 286 mm und eine Bautiefe von 151 mm. Die Platten bestehen aus rostfreiem Stahl (1.4404), das Lotmaterial ist Kupfer. Der Mittenabstand der Anschlüsse beträgt 68 mm. Das Gerät ist nicht vollversiegelt, aber für die Verwendung mit einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 151 mm
- Mittenabstand Anschlüsse: 68 mm
- Zweigängig: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-60 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und das vakuumgelötete Kupferlot, die eine zuverlässige Wärmeübertragung bei hohen Temperaturen und Drücken ermöglichen. Mit 60 Platten und einem Außengewindeanschluss G 1 1/4 Zoll ist er eine effiziente Lösung für anspruchsvolle Heizungs- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8035800 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8035800 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 151,00 |
| EAN-13 | 4036705218040 |
| Geeignet für Dämmschale | ja |
| Gewicht | 8,64 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
