Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-31-50, gelötet, 50 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-50 ist ein gelöteter, eingängiger Wärmetauscher mit 50 Edelstahlplatten und einem Außengewindeanschluss von G 1 1/4 Zoll. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, die Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar erfordern. Die stabile Bauweise und das spezielle Lötverfahren ermöglichen eine dauerhafte Verbindung und hohe Beständigkeit.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanaltypen sind im Wärmetauscher integriert und welche Bedeutung haben sie?
Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanaltypen beeinflussen die Strömungscharakteristik und den Wärmeübergang im Gerät.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher ausgelegt?
Der Wärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU.

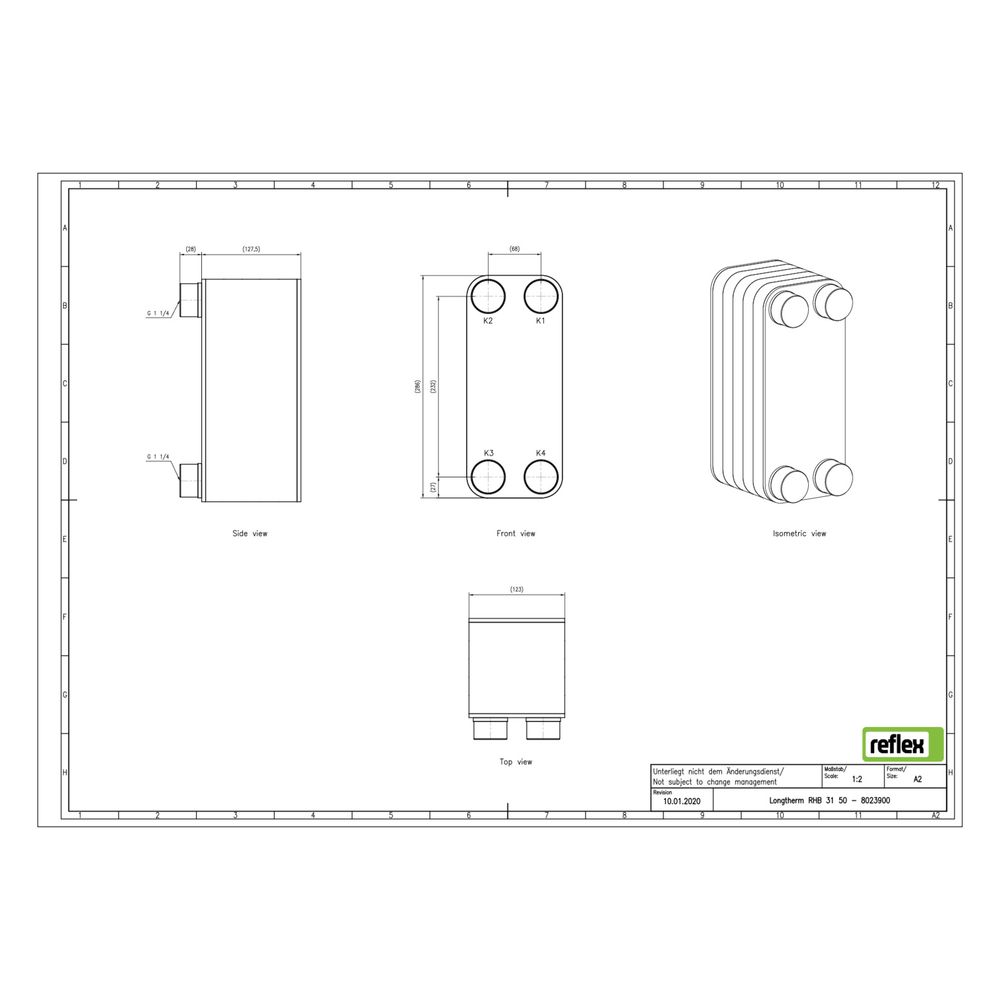

Welche Anschlussarten und Abmessungen hat das Modell RHB-31-50?
Das Modell verfügt über einen primären Außengewindeanschluss mit einem Nenndurchmesser von G 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 128 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 128 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-31-50 überzeugt durch seine stabile, gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot. Mit einer Temperaturbeständigkeit bis 230 °C und einem Betriebsdruck von bis zu 30 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8023900 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8023900 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 128,00 |
| EAN-13 | 4036705205163 |
| Geeignet für Dämmschale | ja |
| Gewicht | 7,5 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
