Reflex Longtherm Plattenwärmetauscher RMB-235-270, gelötet, 270 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-270 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 270 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung sorgt für dauerhafte Stabilität und hohe thermische Effizienz.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Anschlussarten und Maße hat der Wärmetauscher?

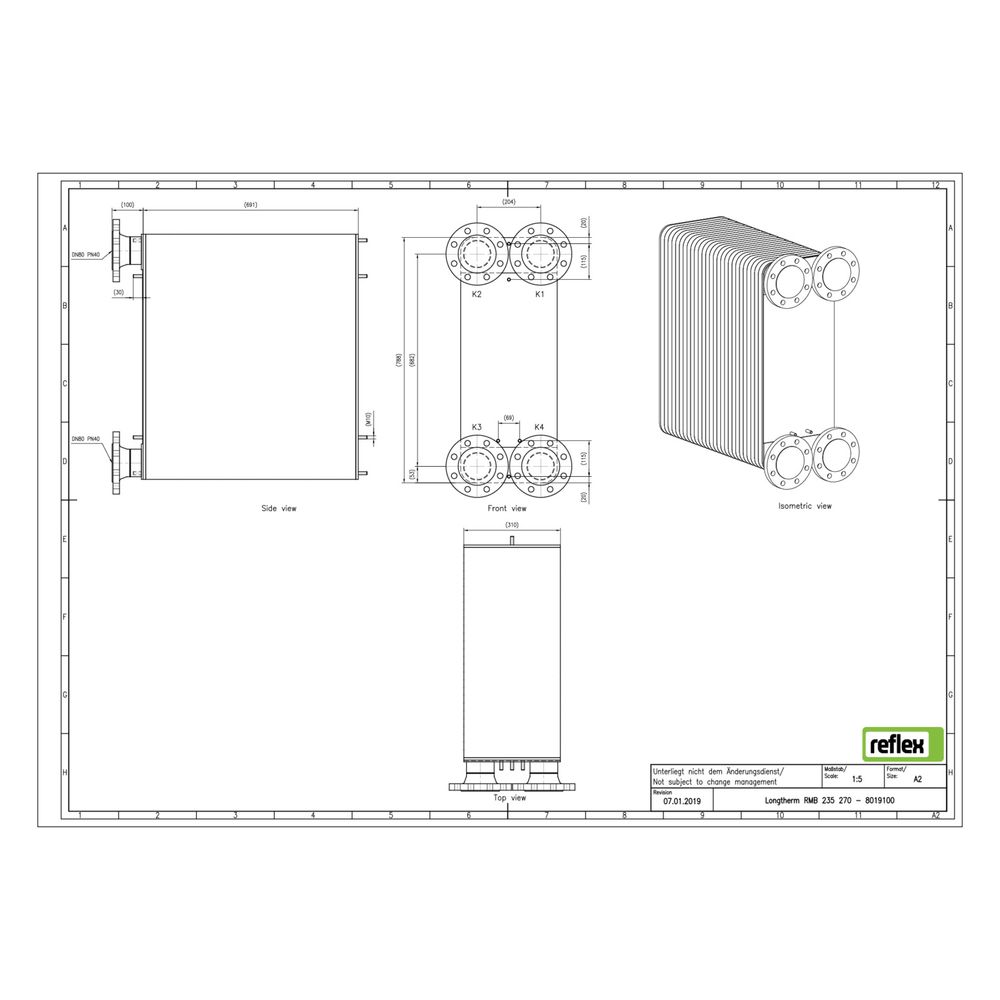

Der Longtherm RMB-235-270 verfügt über einen primären Anschluss als Rohrende mit einem Nenndurchmesser von DN 80 und ist mit einem DIN-Flanschanschluss ausgestattet. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 673 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Dies bestätigt die Eignung für den Einsatz in druckbeaufschlagten Anlagen und die Einhaltung relevanter Sicherheitsanforderungen.
Technische Daten
- Anzahl der Platten: 270
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 673 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende mit DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-270 überzeugt durch seine robuste Bauweise und hohe thermische Leistung. Mit 270 gelöteten Edelstahlplatten, einem Nenndurchmesser von DN 80 und einem maximalen Arbeitsdruck von 25 bar ist er für vielfältige Anwendungen in Heizungs- und Kühlkreisläufen geeignet. Die Kombination aus langlebigem Werkstoff und präziser Kanalgestaltung sorgt für effiziente Wärmeübertragung und zuverlässigen Betrieb.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8019100 |
| Hersteller | Reflex |
| Anzahl der Platten | 270,00 |
| Artikelnummer | REFLEX-8019100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 673,00 |
| EAN-13 | 4036705179211 |
| Geeignet für Dämmschale | ja |
| Gewicht | 285,59 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
