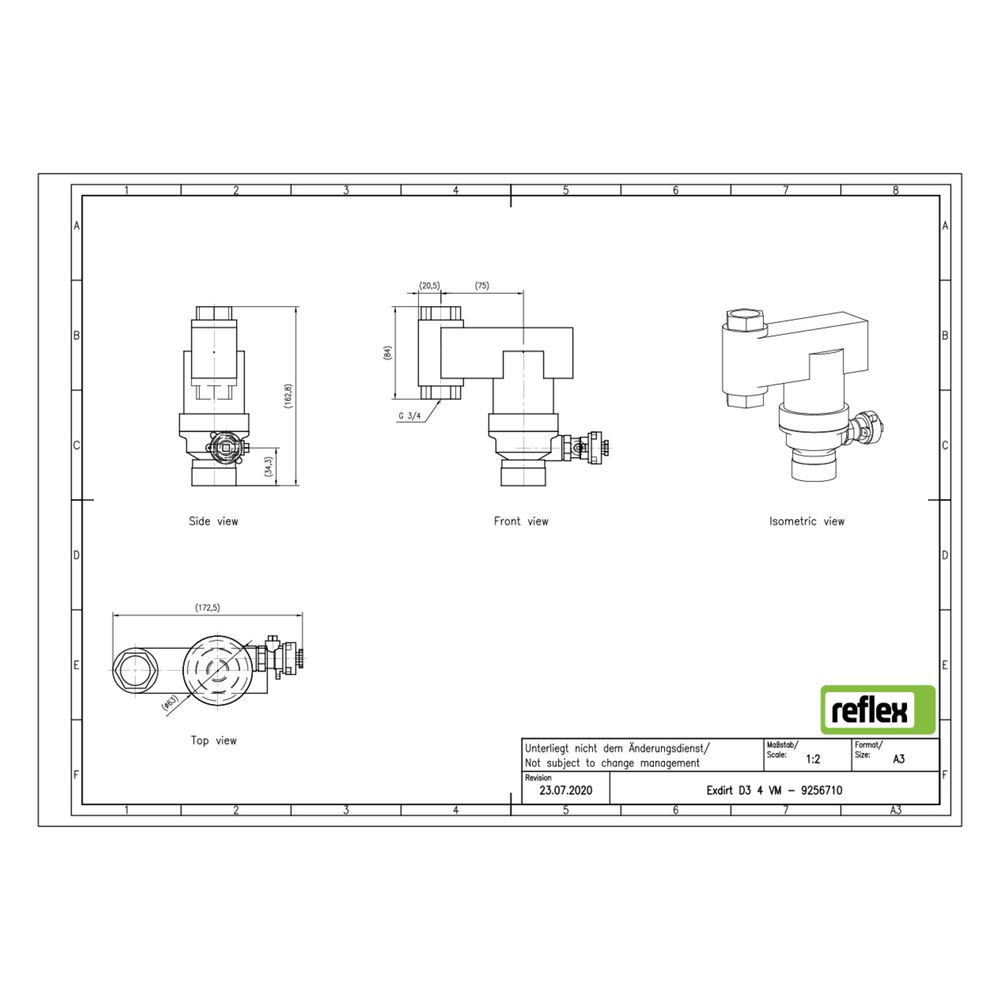

Reflex Exdirt Schmutzabscheider D 3/4 VM, G 3/4", mit Magnet, 10 bar
Der Reflex Exdirt Schmutzabscheider D 3/4 VM mit Gewindeanschluss und integriertem Ansteckmagnet ist für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt effektiv Schmutz- und Schlammpartikel aus Wasser oder Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % und trägt zur Schonung der Anlage sowie zur Reduzierung von Betriebskosten bei. Der Absorber ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich für Nenndurchmesser 3/4 Zoll (DN 20).
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutz- und Schlammpartikel aus dem Fluidstrom effektiv abgeschieden werden. Ein integrierter Hochenergie-Dauermagnet in Form einer isostatisch gepressten Neodym-Scheibe, die in eine Ansteckhülse aus TPE eingesetzt ist, sorgt für die gezielte Separierung und Fixierung ferromagnetischer Partikel. Das axial ausgerichtete Magnetfeld ermöglicht eine hocheffiziente Entfernung dieser Partikel direkt in der Abscheidekammer.
Wie wird der Magnet am Schmutzabscheider angebracht und gereinigt?
Der Hochleistungsmagnet ist als Easy Clip mit Ansteckfunktion ausgeführt, was eine schnelle und werkzeuglose Montage am Gehäuse ermöglicht. Für Wartungsarbeiten kann der Magnet einfach abgezogen werden, um ihn zu reinigen. Diese Reinigung erfolgt ohne Betriebsunterbrechung, da der Magnet extern angebracht ist und somit die Funktion des Schmutzabscheiders nicht beeinträchtigt wird.
Wie erfolgt die Reinigung und Entleerung des Schmutzsammelraums?
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich. Dieser ermöglicht eine Entleerung ohne Unterbrechung des Betriebs, was die Wartung vereinfacht und die Anlagenverfügbarkeit erhöht.
Für welche Medien und Systeme ist der Reflex Exdirt geeignet?
Der Schmutzabscheider ist für die Verwendung mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % ausgelegt. Er ist speziell für geschlossene Systeme konzipiert und eignet sich sowohl für Heiz- als auch Kühlsysteme. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.
Technische Daten
- Nenndurchmesser: 3/4 Zoll (DN 20)
- Werkstoff Gehäuse: Messing
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 1,25
- Baulänge: 84,00
- Rohraußendurchmesser: 26,90
- Magnetposition: extern
- Reinigung während des Betriebs: möglich
- Funktionsprinzip: Vollstrom mit Beruhigung
- Geeignet für: geschlossene Heiz- und Kühlsysteme
Der Reflex Exdirt Schmutzabscheider D 3/4 VM bietet eine wartungsfreundliche und effiziente Lösung zur Entfernung von Schmutz- und Schlammpartikeln in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen in geschlossenen Systemen geeignet und unterstützt durch den integrierten Hochleistungsmagnet eine effektive Partikelabscheidung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9256710 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9256710 |
| Ausführung | vertikal |
| Baulänge | 84,00 |
| Durchflussleistung | 0,10 - 1,25 |
| EAN-13 | 4036705198953 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 1,85 kg |
| Magnetisches Funktionsprinzip | ja |
| Magnetposition | extern |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 3/4 Zoll (20) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 26,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
