Reflex Variomat Giga GF 3000 Ausdehnungsgefäß MAG, Nennvolumen 3000l, Vollmembran, Grau
Der Reflex Variomat Giga GF 3000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 3000 Litern, das für hohe Leistungen und Drücke in Heiz- und Kühlwassersystemen konzipiert ist. Es ist Teil der Variomat Giga Serie und dient als Folgegefäß in pumpengesteuerten Druckhaltestationen. Das Gefäß ist drucklos gegenüber der Atmosphäre geschlossen und verfügt über eine austauschbare Vollmembran, die das Eindringen von Luftsauerstoff in das Ausdehnungswasser verhindert.
Wie ist das Ausdehnungsgefäß konstruiert?

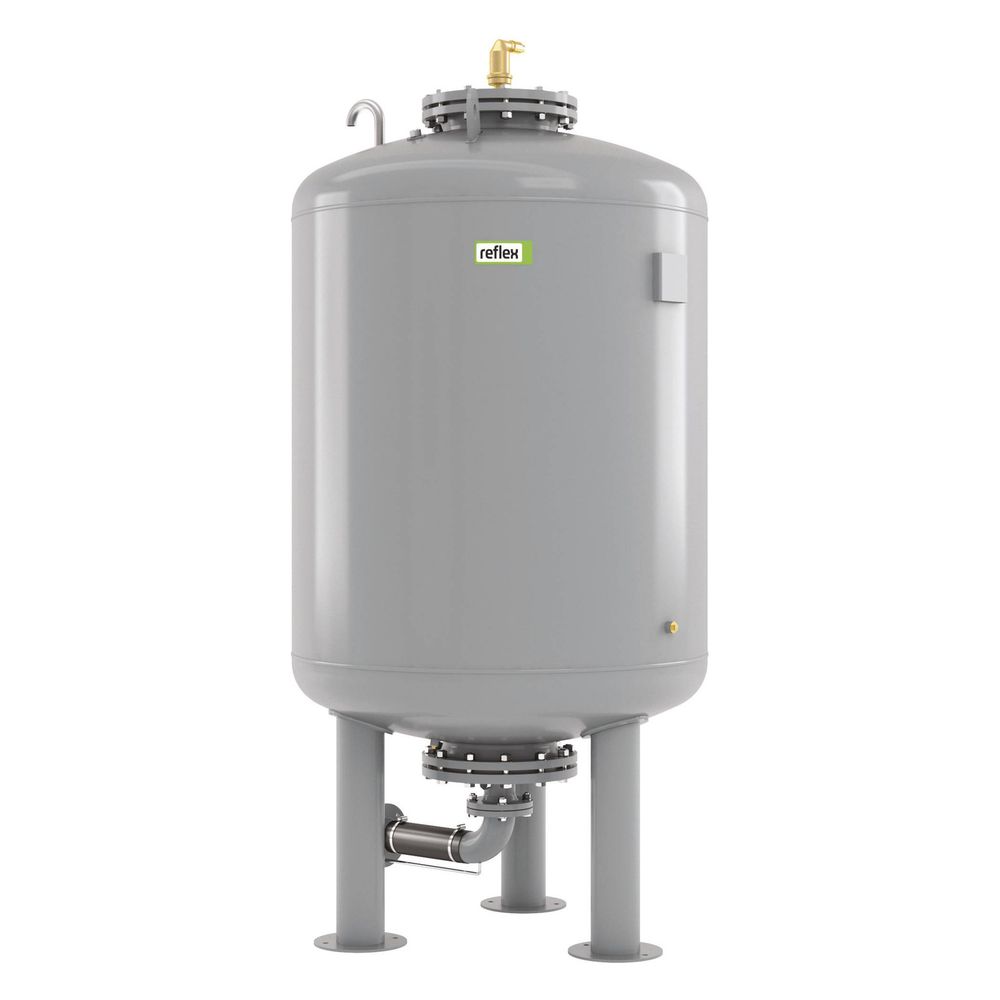

Das Variomat Giga GF 3000 ist stehend ausgeführt und besitzt eine stabile Fußkonstruktion mit drei Rohrfüßen. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Die Vollmembran entspricht der Norm DIN EN 13831 und ist austauschbar. Zur Entgasung ist ein Peilrohr mit Wiedereintrittssperre integriert. Das Folgegefäß wird ohne Messumformer für die Niveaumessung geliefert.
Welche technischen Normen und Zulassungen erfüllt das Gefäß?
Das Ausdehnungsgefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Es ist für den Einsatz in Anlagen mit Absicherungstemperaturen über 110 °C und einem maximalen Betriebsdruck von PN 6 ausgelegt.
Wie funktioniert das Variomat Giga GF 3000 in der Druckhaltung?
Die Membran trennt den Luft- vom Wasserraum, wodurch das Eindringen von Luftsauerstoff in das Heiz- oder Kühlwasser verhindert wird. Dies trägt zur Verlängerung der Anlagensicherheit und zur Reduzierung von Korrosionsrisiken bei. Das Gefäß ist drucklos gegenüber der Atmosphäre geschlossen und wird als Teil der Variomat Giga Druckhaltestationen eingesetzt.

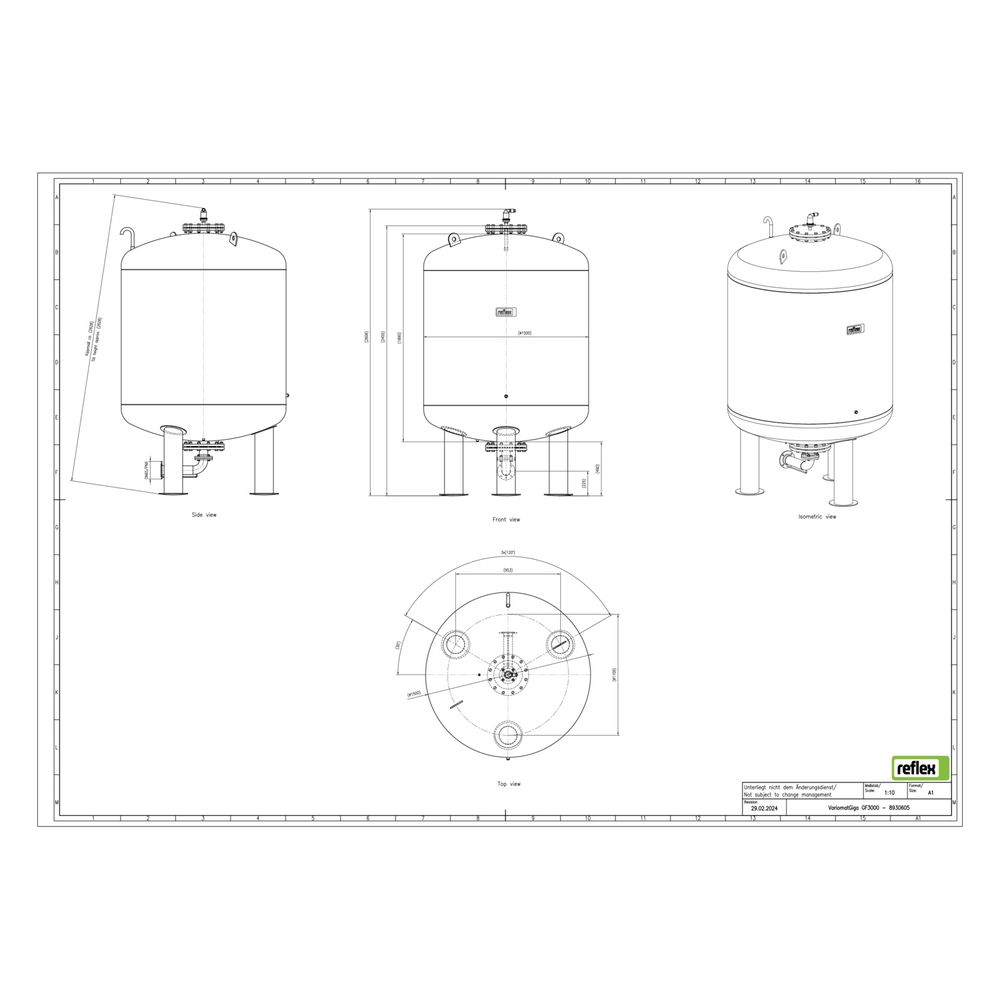

Technische Daten
- Nennvolumen: 3000 l
- Bauhöhe: 2606 mm
- Durchmesser: 1500 mm
- Druckstufe: PN 6
- Max. Arbeitsdruck: 6 bar
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: Vollmembran, austauschbar nach DIN EN 13831
- Platzierung: stehend mit Fußkonstruktion auf drei Rohrfüßen
- Oberfläche: kunststoffbeschichtet
Das Reflex Variomat Giga GF 3000 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in Heiz- und Kühlsystemen mit hohen Anforderungen an Volumen und Druck. Mit einem Nennvolumen von 3000 Litern, einer robusten Vollmembran und einer maximalen Betriebstemperatur von 70 °C unterstützt es die sichere und effiziente Funktion der gesamten Anlage.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8930605 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8930605 |
| Bauhöhe | 2606,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705115134 |
| Gewicht | 795 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
