Reflex Exvoid Twist Luft-Mikroblasenabscheider AT G 1 1/4", mit Klemmring, 10 bar

Der Reflex Exvoid Twist Luft-Mikroblasenabscheider AT G 1 1/4" mit Klemmringanschluss ist ein hochwertiges Zubehör für Heiz- und Kühlsysteme. Er entfernt Mikroblasen zuverlässig und schnell aus Wasser oder Wasser-Glykolgemischen bis zu einem Mischungsverhältnis von 50 %. Das Gerät ist für den Einsatz in geschlossenen, flüssigkeitsgefüllten Anlagensystemen geeignet und unterstützt die Betriebsentlüftung an Hochpunkten.

Wie funktioniert der Reflex Exvoid Twist Mikroblasenabscheider?

Der Exvoid Twist arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung. Mikroblasen und Gase werden aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement gesammelt. Die automatische und permanente Ableitung der Luft erfolgt über einen integrierten, nicht absperrbaren Großentlüfter, der die Mikroblasen sicher in die Atmosphäre ableitet.

Für welche Systeme und Medien ist der Mikroblasenabscheider geeignet?

Der Reflex Exvoid Twist ist speziell für Heiz- und Kühlsysteme sowie andere geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er eignet sich für die Verwendung mit Wasser und Wasser-Glykolgemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent. Zudem ist der Mikroblasenabscheider für Solaranlagen geeignet, jedoch nicht für offene Systeme.

Welche Anschluss- und Materialeigenschaften bietet der Exvoid Twist?

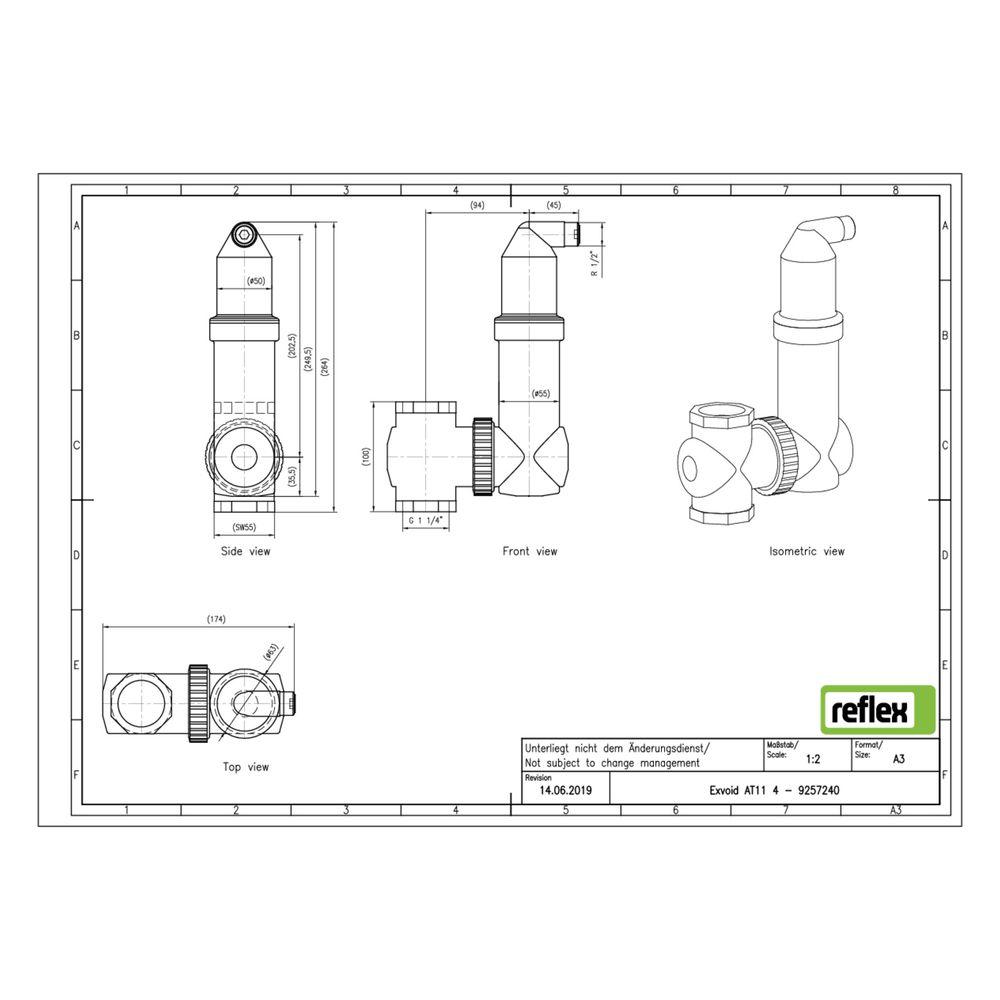

Der Mikroblasenabscheider verfügt über einen Klemmringanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und ist für Rohraußendurchmesser von 42,40 mm ausgelegt. Das Gehäuse besteht aus Messing, was eine langlebige und korrosionsbeständige Ausführung sicherstellt. Die Baulänge beträgt 100 mm, und der Kvs-Wert liegt bei 18,8, was auf einen guten Durchflusswert hinweist.

Welche Betriebsparameter sind zu beachten?

Der Exvoid Twist ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann mit Mediumtemperaturen von 0 bis 110 Grad Celsius betrieben werden. Die Durchflussleistung liegt im Bereich von 0,10 bis 3,75 Kubikmetern pro Stunde. Eine Reinigung während des Betriebs ist nicht möglich, jedoch sorgt der automatische Entlüfter für eine kontinuierliche Luftabscheidung.

Technische Daten

• Anschluss: Klemmring G 1 1/4 Zoll (32 mm)
• Werkstoff Gehäuse: Messing
• Rohraußendurchmesser: 42,40 mm
• Max. Glykol-Mischung: 50 %
• Max. Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 3,75 m³/h
• Baulänge: 100 mm
• Kvs-Wert: 18,8
• Einsatzbereich: Heiz- und Kühlsysteme, geschlossene Systeme, Solar
• Automatischer Entlüfter: integriert

Der Reflex Exvoid Twist Luft-Mikroblasenabscheider bietet eine zuverlässige Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, dem 360 Grad drehbaren Anschluss und der Eignung für Wasser-Glykolgemische bis 50 % stellt er eine effiziente Komponente für den Betrieb bei bis zu 10 bar und Temperaturen bis 110 Grad Celsius dar. Die automatische Entlüftung unterstützt die Systemstabilität und sorgt für einen reibungslosen Betrieb.
