Reflex Variomat VS 2-2/95 Steuereinheit für Pumpendruckhaltung, 2 Pumpen, Control Touch

Der Reflex Variomat VS 2-2/95 ist eine Steuereinheit für die pumpengesteuerte Druckhaltung in geschlossenen Heiz- und Kühlsystemen. Ausgestattet mit zwei unabhängig arbeitenden Edelstahlkreiselpumpen und der digitalen Control Touch Steuerung eignet sich das Gerät für Gefäßvolumen von 200 bis 5.000 Litern, Sondergrößen bis 10.000 Liter sind auf Anfrage erhältlich. Typische Einsatzbereiche sind lärmsensible Umgebungen, in denen präzise Druckhaltung und Systemüberwachung erforderlich sind.

Wie funktioniert die Druckhaltung mit dem Reflex Variomat VS 2-2/95?

Die Druckhaltung wird durch zwei unabhängig arbeitende Edelstahlkreiselpumpen realisiert. Die Hydraulik umfasst robuste, schmutzunempfindliche Motorkugelhähne mit vorgeschalteten Schmutzfängern als Überströmeinrichtung. Ein Sicherheitsventil sichert den Druck des angeschlossenen Variomat Grund- oder Folgegefäßes ab. Die Systemdruckmessung erfolgt über einen elektronischen Sensor, während die druckseitigen Systemanschlüsse als gesicherte Absperrkugelhähne ausgeführt sind. Alle Armaturen sind auf einer drehbaren Grundplatte montiert, was eine flexible Anordnung der Hydraulik ermöglicht.

Welche Funktionen bietet die Control Touch Steuerung?

Die Control Touch Steuerung verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie zeigt Systemdruck, Gefäßfüllniveau sowie alle relevanten Betriebs- und Störmeldungen grafisch und textlich an. Die Steuerung ist frei parametrierbar und beinhaltet eine Echtzeituhr, differenzierenden Fehler- und Parameterspeicher sowie Signalisierungen für aktive Betriebsmodi und Sammelstörmeldungen. Die Kommunikation erfolgt über RS485-Schnittstellen, eine serielle TTL-Schnittstelle und potenzialfreie Ausgänge zur Weiterleitung von Sammelmeldungen und Analogausgängen.

Wie unterstützt die Steuereinheit Entgasung und Nachspeisung?

Die Systemwasserentgasung wird durch eine patentierte, vollautomatische Überströmregelung optimiert, die Zyklen für Dauer-, Intervall- und Nachlaufentgasung ermöglicht. Die Nachspeisung erfolgt kontrolliert mit automatischer Unterbrechung und Störmeldung bei Überschreitung von Laufzeit oder Zyklenanzahl. Die Steuerung verarbeitet Signale von Kontaktwasserzählern zur Maximalmengenbegrenzung und Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung. Dies ermöglicht eine zuverlässige Dokumentation und Kontrolle des Gesamtsystems.

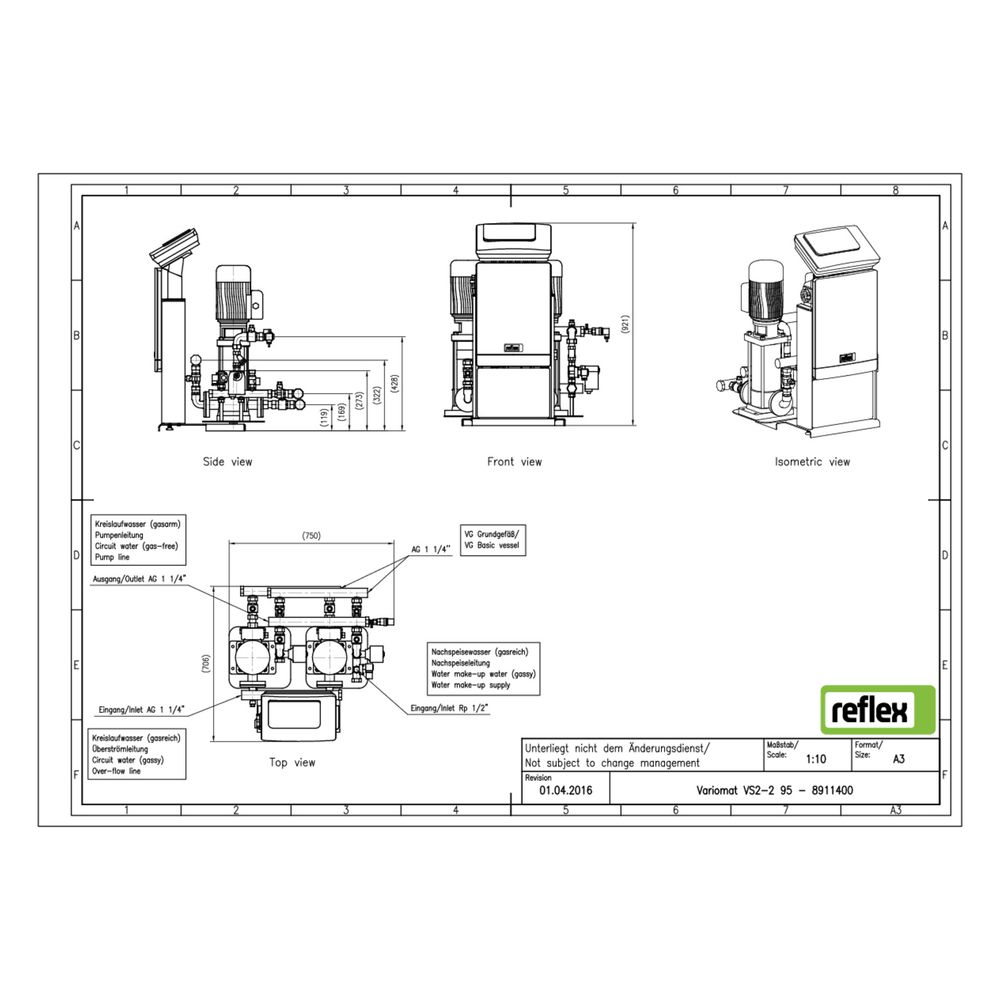

Wie ist die Steuereinheit aufgebaut und installiert?

Die Steuereinheit besteht aus einem modularen, bodenstehenden Rahmensystem aus eloxierten Aluminiumprofilen, das Hydraulikteil und Steuerungsmodul ergonomisch und wartungsfreundlich integriert. Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse horizontal an der Steuerung montiert, optional ist eine separate vertikale Wandmontage bis zu drei Meter Entfernung möglich. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet.

Technische Daten

• Nennvolumen Gefäß: 200 bis 5.000 Liter (Sondergrößen bis 10.000 Liter auf Anfrage)
• Leistungsaufnahme: 2,20 kW
• Anschlussspannung: 230 V
• Max. Mediumtemperatur (Dauerbetrieb): 90 °C
• Max. Arbeitsdruck: 10 bar (PN 10)
• Für Heizsysteme bis: 8 bar
• Für Kühlsysteme bis: 16 bar
• Bauhöhe: 921 mm
• Doppelte Pumpe: ja
• Digitale Steuerungseinheit: ja
• Koppelbar: ja

Der Reflex Variomat VS 2-2/95 bietet eine präzise und zuverlässige Lösung für die pumpengesteuerte Druckhaltung in Heiz- und Kühlsystemen. Mit seiner robusten Hydraulik, der intelligenten Control Touch Steuerung und der flexiblen Installation erfüllt die Steuereinheit hohe Anforderungen an Effizienz und Systemüberwachung bei einer Leistungsaufnahme von 2,20 kW.
