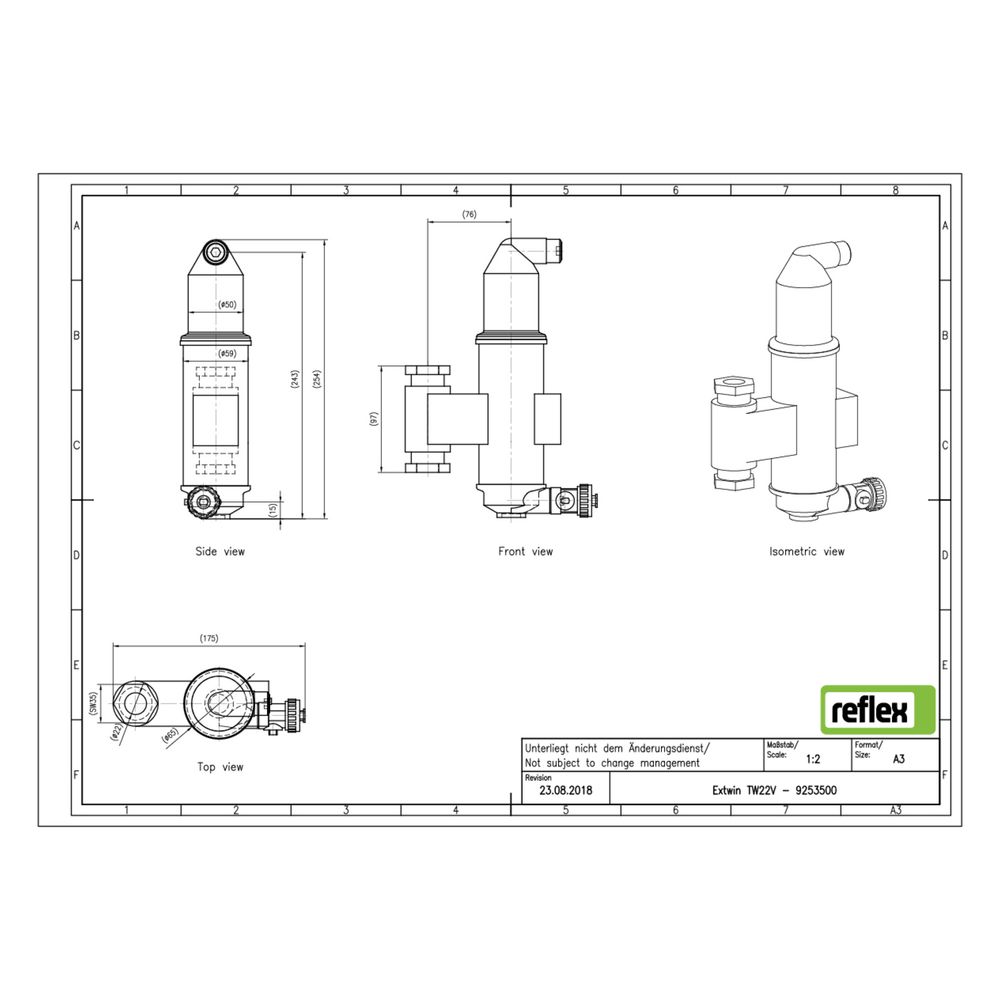

Reflex Extwin Twist Schmutzabscheider, Luft-Mikroblasenabscheider TWT 22mm, mit Klemmring, 10 bar

Der Reflex Extwin Twist Schmutzabscheider mit Luft-Mikroblasenabscheider TWT 22 mm ist eine Armatur aus Messing mit Klemmringanschluss, die für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe konzipiert ist. Er eignet sich für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % und arbeitet bei einem maximalen Betriebsdruck von 10 bar. Der Schmutzabscheider schützt empfindliche Geräte an Hochpunkten durch die effiziente Abscheidung von Schlamm und Mikroblasen.

Wie funktioniert der Reflex Extwin Twist Schmutzabscheider?

Der Extwin Twist kombiniert die Funktionen eines Luft-, Mikroblasen- und Schlammabscheiders. Gasblasen werden über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre abgeleitet. Partikel ab einer Größe von 5,0 Mikrometern werden durch einen speziell gestalteten Einsatz aus dem Flüssigkeitsstrom entfernt, was die Systemeffizienz unterstützt und empfindliche Komponenten schützt.

Für welche Systeme und Medien ist der Extwin Twist geeignet?

Der Schmutzabscheider ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen vorgesehen. Er ist nicht für offene Systeme oder Solaranlagen geeignet. Das Gerät verarbeitet Wasser sowie Wasser/Glykolgemische mit bis zu 50 % Glykolanteil. Die vertikale Bauweise mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,90 mm ermöglicht eine einfache Integration in bestehende Anlagen.

Wie erfolgt die Reinigung und Wartung des Extwin Twist?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, ohne dass der Betrieb unterbrochen werden muss. Eine optionale Erweiterung mittels Magneteinsatz Exferro zur Abscheidung ferromagnetischer Partikel ist für die Extwin-Serie verfügbar, wird bei diesem Modell jedoch nicht mitgeliefert.

Welche technischen Merkmale zeichnen den Extwin Twist aus?

Der Extwin Twist arbeitet nach dem Vollstromprinzip mit Beruhigung, was eine effektive Abscheidung von Schmutz und Mikroblasen sicherstellt. Die Armatur verfügt über einen Klemmringanschluss und ist aus robustem Messing gefertigt. Die Baulänge beträgt 98 mm, der Kvs-Wert liegt bei 10,70, und die Durchflussleistung bewegt sich im Bereich von 0,10 bis 1,25 m³/h. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C.

Technische Daten

• Anschluss: Klemmring
• Werkstoff Gehäuse: Messing
• Nenndurchmesser: 3/4 Zoll (20 mm)
• Rohraußendurchmesser: 26,90 mm
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Kvs-Wert: 10,70
• Durchflussleistung: 0,10 bis 1,25 m³/h
• Maximale Glykol-Mischung: 50 %
• Bauform: Vertikal
• Reinigung während des Betriebs: Nein
• Automatischer Entlüfter: Ja

Der Reflex Extwin Twist Schmutzabscheider bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Messingausführung, dem Klemmringanschluss und der automatischen Entlüftung trägt er zur Schonung empfindlicher Anlagenteile bei und unterstützt einen effizienten Betrieb. Die einfache Reinigung über den Entschlammungskugelhahn ohne Betriebsunterbrechung sowie die Eignung für Wasser und Wasser/Glykolgemische bis 50 % machen ihn zu einer vielseitigen Lösung für anspruchsvolle Anwendungen.
