Beschreibung
Reflex Variomat Giga GG 3000 Ausdehnungsgefäß MAG, Nennvolumen 3000l, Vollmembran, Grau
Der Reflex Variomat Giga GG 3000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 3000 Litern, das für hohe Leistungen und Drücke in Heiz- und Kühlwassersystemen ausgelegt ist. Es gehört zur Variomat Giga Serie und wird in pumpengesteuerten Druckhalte-, Entgasungs- und Nachspeisestationen eingesetzt. Das Gefäß ist drucklos und gegenüber der Atmosphäre geschlossen, was eine zuverlässige Druckhaltung unterstützt.
Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

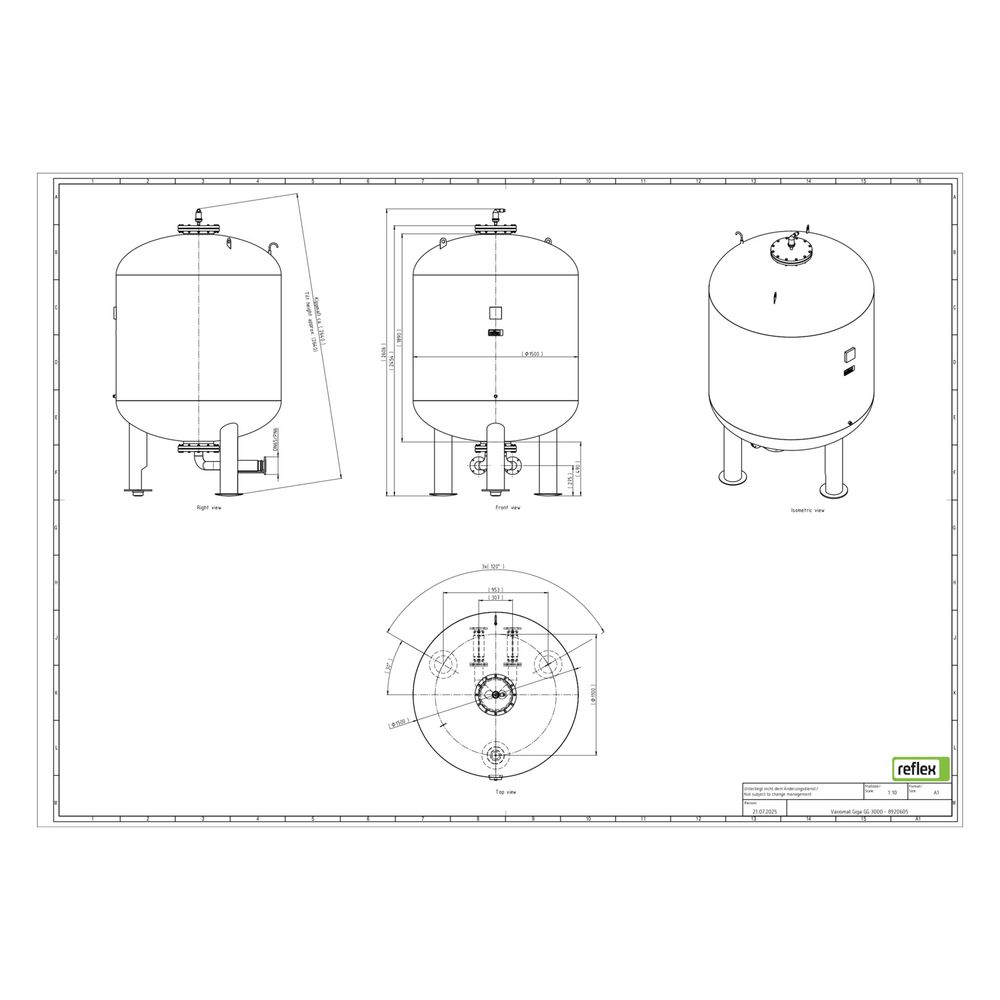

Das Variomat Giga GG 3000 steht auf einer Fußkonstruktion mit drei Rohrfüßen und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Das Gefäß ist nach der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Zur Entgasung ist ein Peilrohr mit Wiedereintrittssperre integriert.
Welche Funktionen und Ausstattungsmerkmale bietet das Variomat Giga GG 3000?
Das Ausdehnungsgefäß ist mit einem Messumformer für die Niveaumessung ausgestattet, der eine präzise Überwachung des Wasserstands ermöglicht. Eine angeschweißte seitliche Muffe erlaubt den Anschluss eines Membranbruchmelders. Die Membran trennt den Luft- vom Wasserraum, um das Eindringen von Luftsauerstoff in das Ausdehnungswasser zu verhindern und so die Systemintegrität zu unterstützen.
Für welche Betriebsbedingungen ist das Gefäß ausgelegt?
Das Variomat Giga GG 3000 ist für Heiz- und Kühlwassersysteme mit einem maximalen Arbeitsdruck von 6 bar und einer maximalen Mediumtemperatur von 70 °C ausgelegt. Obwohl allgemeine Angaben auf höhere Druck- und Temperaturbereiche hinweisen, gelten für dieses Modell die spezifischen Produktattribute.
Technische Daten
- Nennvolumen: 3000 l
- Bauhöhe: 2606 mm
- Durchmesser: 1500 mm
- Maximaler Arbeitsdruck: 6 bar
- Maximale Mediumtemperatur: 70 °C
- Druckstufe: PN 6
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Außenbeschichtung: Kunststoff
Das Reflex Variomat Giga GG 3000 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in anspruchsvollen Heiz- und Kühlsystemen. Mit seinem großen Nennvolumen, der hochwertigen Vollmembran und der integrierten Niveaumessung unterstützt es eine zuverlässige und effiziente Systemfunktion bei einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8920605 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8920605 |
| Bauhöhe | 2606,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705113963 |
| Gewicht | 700 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
