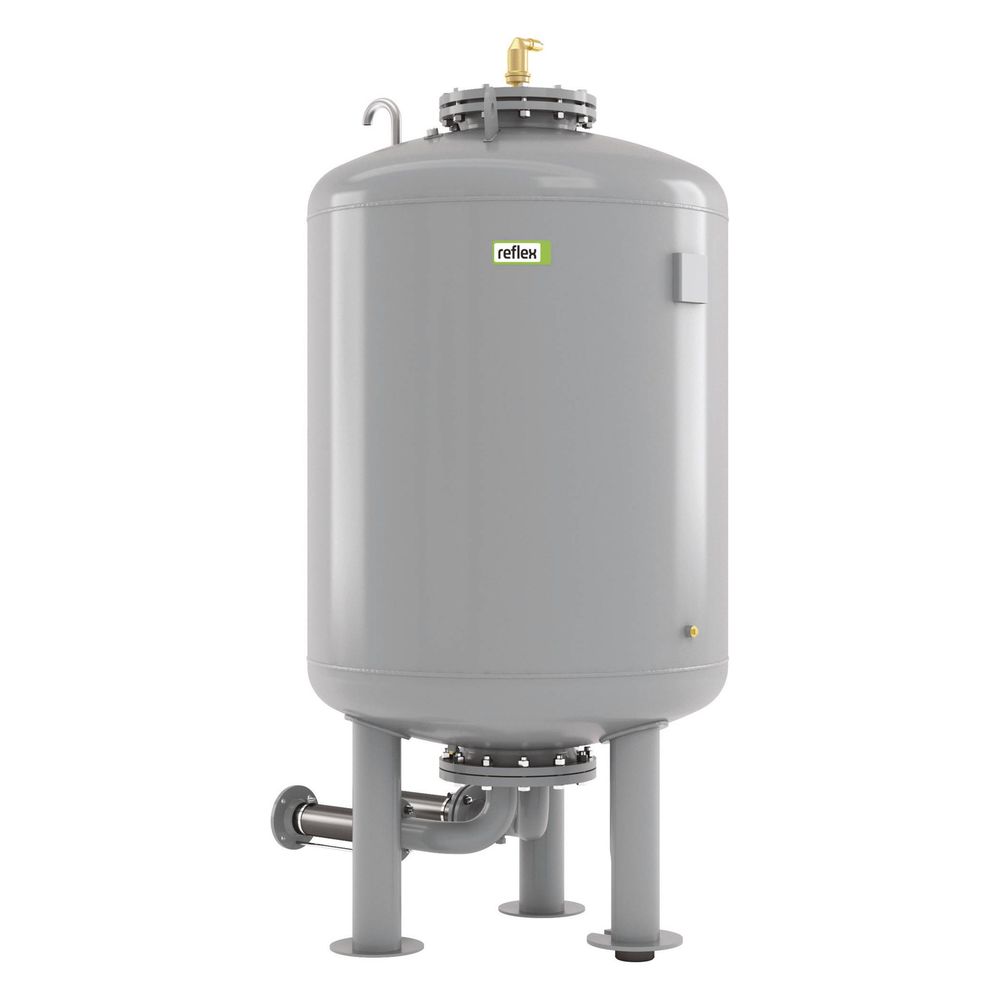

Reflex Variomat Giga GG 2000 Ausdehnungsgefäß MAG, Nennvolumen 2000l, Vollmembran, Grau
Der Reflex Variomat Giga GG 2000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 2000 Litern, das speziell für hohe Leistungen und Drücke in Heiz- und Kühlwassersystemen entwickelt wurde. Es gehört zur Variomat Giga Serie und ist für den Einsatz in pumpengesteuerten Druckhalteanlagen konzipiert. Das Gefäß ist drucklos gegenüber der Atmosphäre geschlossen und erfüllt die Anforderungen der EU-Druckgeräterichtlinie sowie relevanter DIN- und VDI-Normen.
Wie funktioniert die Druckhaltung mit dem Variomat Giga?
Der Variomat Giga ist eine pumpengesteuerte Druckhalte-, Entgasungs- und Nachspeisestation für Heiz- und Kühlwassersysteme. Das System besteht aus einer Steuereinheit mit Pumpen und mindestens einem Ausdehnungsgefäß. Eine Membran im Ausdehnungsgefäß trennt den Luft- und Wasserraum, wodurch das Eindringen von Luftsauerstoff in das Ausdehnungswasser verhindert wird und so die Systemstabilität unterstützt wird.
Welche Konstruktionsmerkmale zeichnen das Ausdehnungsgefäß aus?

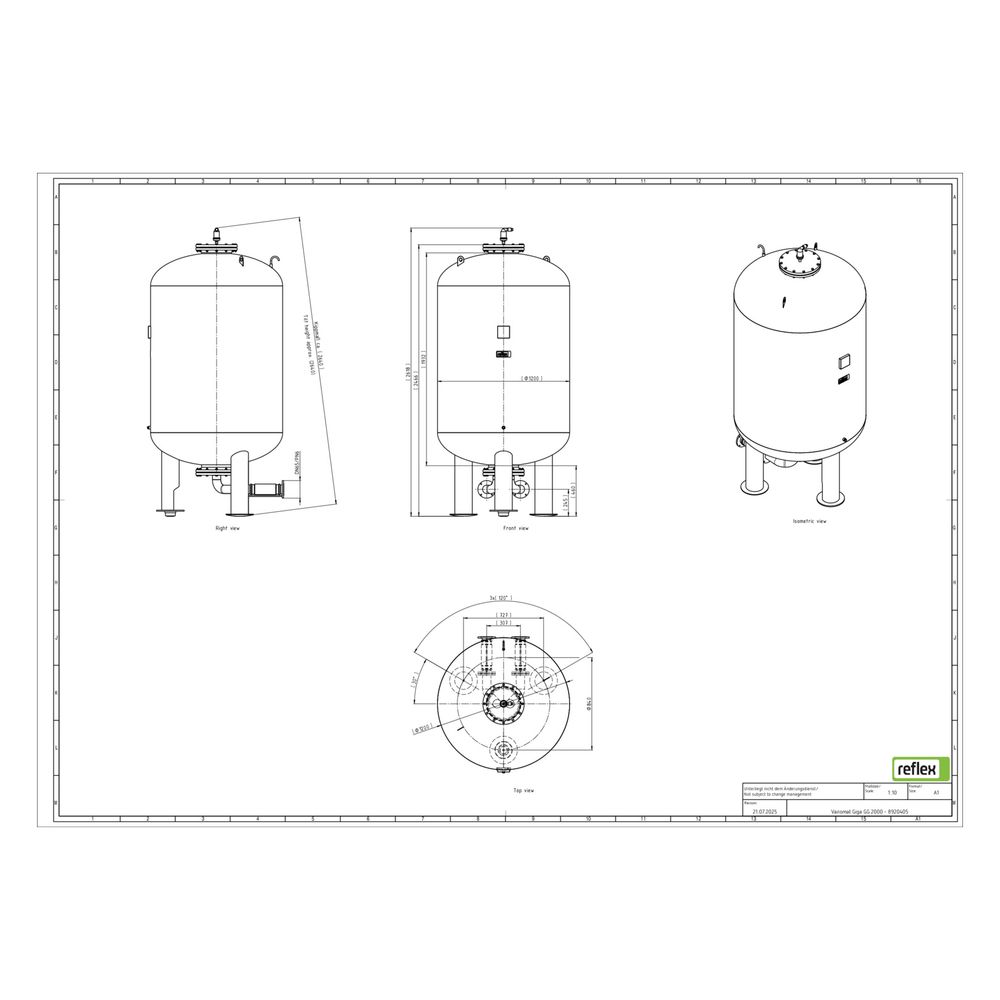

Das Reflex Variomat Giga GG 2000 ist ein stehendes Gefäß mit einer Fußkonstruktion auf drei Rohrfüßen. Es verfügt über eine austauschbare Vollmembran nach DIN EN 13831 und ist außen kunststoffbeschichtet. Eine Peilrohrentgasung mit Wiedereintrittssperre ist integriert. Das Grundgefäß ist mit einem Messumformer für die Niveaumessung sowie einer angeschweißten seitlichen Muffe zum Anschluss eines Membranbruchmelders ausgestattet.
Welche technischen Spezifikationen und Zulassungen sind relevant?
Das Ausdehnungsgefäß ist für besonders hohe Leistungen und Drücke ausgelegt. Es ist drucklos und gegenüber der Atmosphäre geschlossen. Die Zulassung erfolgt gemäß der EU-Druckgeräterichtlinie 2014/68/EU. Die Gefäße sind nach DIN EN 13831, VDI 4708 und AD 2000 gebaut. Die Druckstufe beträgt PN 6, der maximale Arbeitsdruck liegt bei 6,00. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 70 °C. Für Sonderanlagen sind Absicherungstemperaturen über 110 °C und Drücke über PN 16 nach EN 12953 bzw. TRD 604 Bl. 2 möglich. Ein zusätzliches Magnetventil sorgt für die Mindestdrucksicherung.
Technische Daten
- Nennvolumen: 2000 l
- Bauhöhe: 2618,00
- Durchmesser: 1200,00
- Druckstufe Artikel: PN 6
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Max. Arbeitsdruck: 6,00
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,10
- Mit austauschbarer Membran: ja
Das Reflex Variomat Giga GG 2000 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in anspruchsvollen Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 2000 Litern und einer Druckstufe von PN 6 ist es für hohe Leistungen und Drücke ausgelegt. Die robuste Konstruktion mit austauschbarer Vollmembran und integrierter Niveaumessung unterstützt eine effiziente und sichere Funktion.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8920405 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8920405 |
| Bauhöhe | 2618,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705113949 |
| Gewicht | 480 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
