Reflex Bus-Modul Profibus DP, für Variomat, Reflexomat und Servitec

Der Reflex Bus-Modul Profibus DP ist ein spezialisiertes Kommunikationsmodul zur Integration in die Steuerungssysteme Variomat, Reflexomat und Servitec. Es dient der Umsetzung von Betriebszuständen und variablen Netzparametern aus der Steuerungsschnittstelle RS 485 in ein Profibus DP Datentelegramm. Das Modul ist in einem robusten, grünen Kunststoffgehäuse mit Schutzart IP54 untergebracht und eignet sich für die direkte Integration in die Steuereinheit oder die optionale Wandmontage.

Wie erfolgt die Montage und Integration des Bus-Moduls?

Das Bus-Modul ist für die Montage im vorgesehenen Platz der Steuereinheit konzipiert, kann aber auch bauseits an der Wand oder in anderen Schaltschränken installiert werden. Die elektrische Verdrahtung zur Steuereinheit sowie die Spannungsversorgung mit 230 V AC / 50 Hz müssen bauseits erfolgen. Das Kunststoffgehäuse schützt die Elektronik zuverlässig vor Staub und Spritzwasser gemäß IP54.

Welche Schnittstellen und Kommunikationsmöglichkeiten bietet das Modul?

Das Modul verfügt über eine RS 485 Schnittstelle zur Verbindung mit der Mikroprozessorsteuerung der zugehörigen Systeme. Auf der Profibus-Seite steht ebenfalls eine RS 485 Schnittstelle mit einer einstellbaren Baudrate von 0,96 bis 1,5 Mb/s zur Verfügung. Die Verbindung erfolgt über einen Sub-D-Kabelstecker, der bauseits bereitzustellen ist. Das Modul unterstützt die Fernsteuerung verschiedener Funktionen und Parameter über die Gebäudeleittechnik. Ein PC-Anschluss ist vorhanden.

Welche Funktionen können über die Gebäudeleittechnik gesteuert werden?

Über die übergeordnete Gebäudeleittechnik lassen sich mit dem Bus-Modul verschiedene Betriebszustände und Steuerfunktionen fernbedienen. Dazu gehören das Ein- und Ausschalten von zwei Pumpen oder Kompressoren, das Öffnen und Schließen von zwei Überströmventilen sowie die Steuerung der Nachspeisung. Zusätzlich kann die Druckvorgabe p0 in 1/10 bar überwacht und gesteuert werden.

Technische Daten

• Typ: Profibus DP
• Farbe: grün
• Schutzart: IP54
• Netzspannung: 230 V AC / 50 Hz

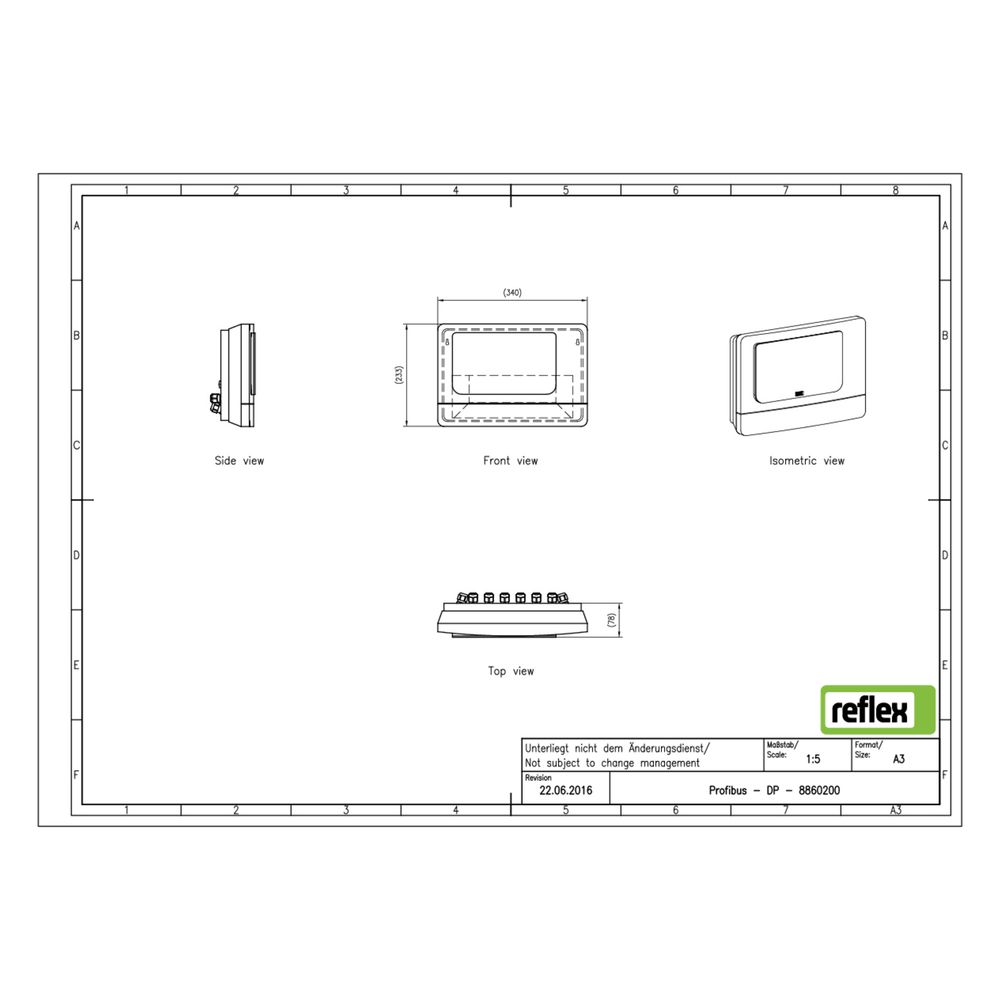

• Abmessungen (H x B x T): 200 mm x 180 mm x 75 mm
• Gewicht: 1,90 kg
• Kommunikationsbus: RS-485
• Baudrate Profibus: 0,96 bis 1,5 Mb/s
• Gehäuse: Kunststoff
• Montage: Integration in Steuereinheit oder Wandmontage
• Mit PC-Anschluss: ja

Das Reflex Bus-Modul Profibus DP ermöglicht eine zuverlässige und flexible Anbindung der Steuerungssysteme Variomat, Reflexomat und Servitec an übergeordnete Gebäudeleittechnik. Mit seiner Schutzart IP54 und der einfachen Montageoption ist es für den Einsatz in verschiedenen Installationsumgebungen geeignet. Die Steuerung von Pumpen, Ventilen und Nachspeisung erfolgt präzise über die RS 485 Schnittstellen und unterstützt so eine effiziente Anlagenüberwachung und -steuerung.
