Reflex Variomat VG 3000 Ausdehnungsgefäß MAG, Nennvolumen 3000l, Vollmembran
Der Reflex Variomat VG 3000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 3000 Litern, das für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen konzipiert ist. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen, bei denen eine zuverlässige Druckstabilisierung erforderlich ist.
Wie ist das Variomat VG 3000 Ausdehnungsgefäß konstruiert?

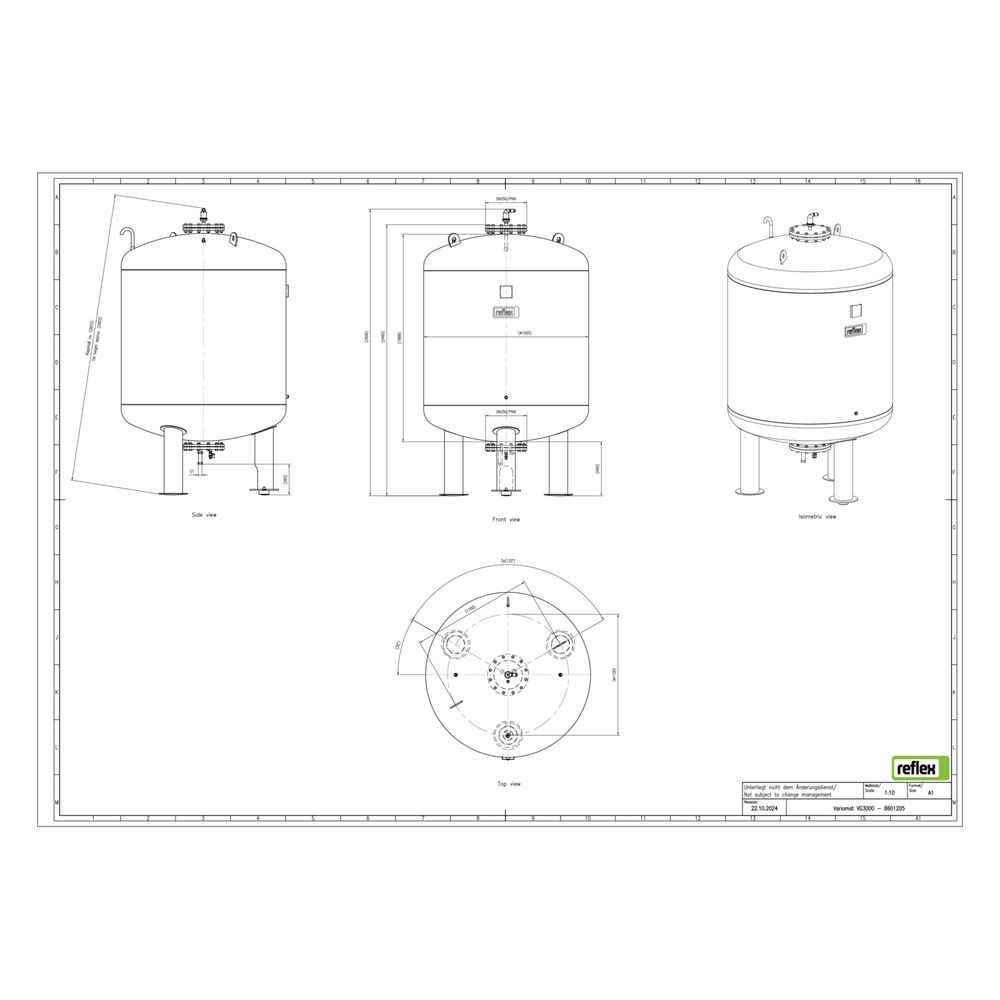

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert, das eine sichere Entlüftung ermöglicht. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders erlaubt, um den Zustand der Membran zu überwachen.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Variomat VG 3000 entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Die Druckstufe ist mit PN 6 angegeben, der maximale Arbeitsdruck beträgt 6 bar, und die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C.
Wie erfolgt der Anschluss und die Integration in das System?
Das Ausdehnungsgefäß verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Es ist für den vertikalen Einbau vorgesehen und wird mit einem Messumformer für die Niveaumessung geliefert, der eine präzise Überwachung des Füllstands ermöglicht. Die Kombination aus Membranbruchmelderanschluss und Messumformer unterstützt eine sichere und effiziente Systemüberwachung.
Technische Daten
- Nennvolumen: 3000 l
- Bauhöhe: 2588 mm
- Durchmesser: 1500 mm
- Druckstufe: PN 6
- Max. Arbeitsdruck: 6 bar
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Platzierung: stehend (vertikal) mit Fußkonstruktion
Das Reflex Variomat VG 3000 Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung für pumpengesteuerte Systeme mit einem Nennvolumen von 3000 Litern. Die robuste Bauweise, die Einhaltung relevanter Normen und die integrierten Überwachungsanschlüsse sorgen für eine sichere und effiziente Funktion bei einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8601205 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8601205 |
| Bauhöhe | 2588,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705113789 |
| Gewicht | 795 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
