Reflex Ausdehnungsgefäß N MAG 25, 25L, 4 bar, Halbmembran, Grau
Der Reflex Reflex N Ausdehnungsgefäß MAG 25 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 4 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran, die aufgrund der gleichmäßig-symmetrischen Belastung besonders verschleißfest ist. Das graue Gefäß ist vertikal aufstellbar und eignet sich für Zentralheizungen und Kühlsysteme.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?
Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die fest eingebaute Halbmembran aus SBR teilt das Gefäß in einen Wasser- und einen Gasraum. Die Epoxidharzbeschichtung schützt vor Korrosion und sorgt für eine lange Lebensdauer.
Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?
Das Reflex N 25 ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt. Es ist geeignet für Zentralheizungen und Kühlsysteme, jedoch nicht für Leitungswasser. Frostschutzmittelzusätze von mindestens 25 bis maximal 50 Prozent sind zulässig. Die zulässige Systemtemperatur beträgt maximal 120 °C, die maximale Dauerbetriebstemperatur 70 °C. Der zulässige Arbeitsdruck liegt bei 4 bar.
Wie sind die Anschlüsse und die Montage ausgeführt?
Das Gefäß ist für die vertikale Aufstellung vorgesehen und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Es ist nicht mit Sicherheitsventil, Manometer, Befestigungsmaterial, Füßen oder fester Wandstütze ausgestattet.
Welche Besonderheiten und Hinweise sind zu beachten?
Das Ausdehnungsgefäß benötigt keine Bewilligung gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt der Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter entspricht. Die Halbmembran ist nicht tauschbar. Das Gefäß ist für Glykol-Mischungen bis zu 50 Prozent geeignet und bietet damit Schutz gegen Frost.
Technische Daten
- Nennvolumen: 25 l
- Maximaler Betriebsdruck: 4 bar
- Vordruck: 1,5 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
- Farbe: grau

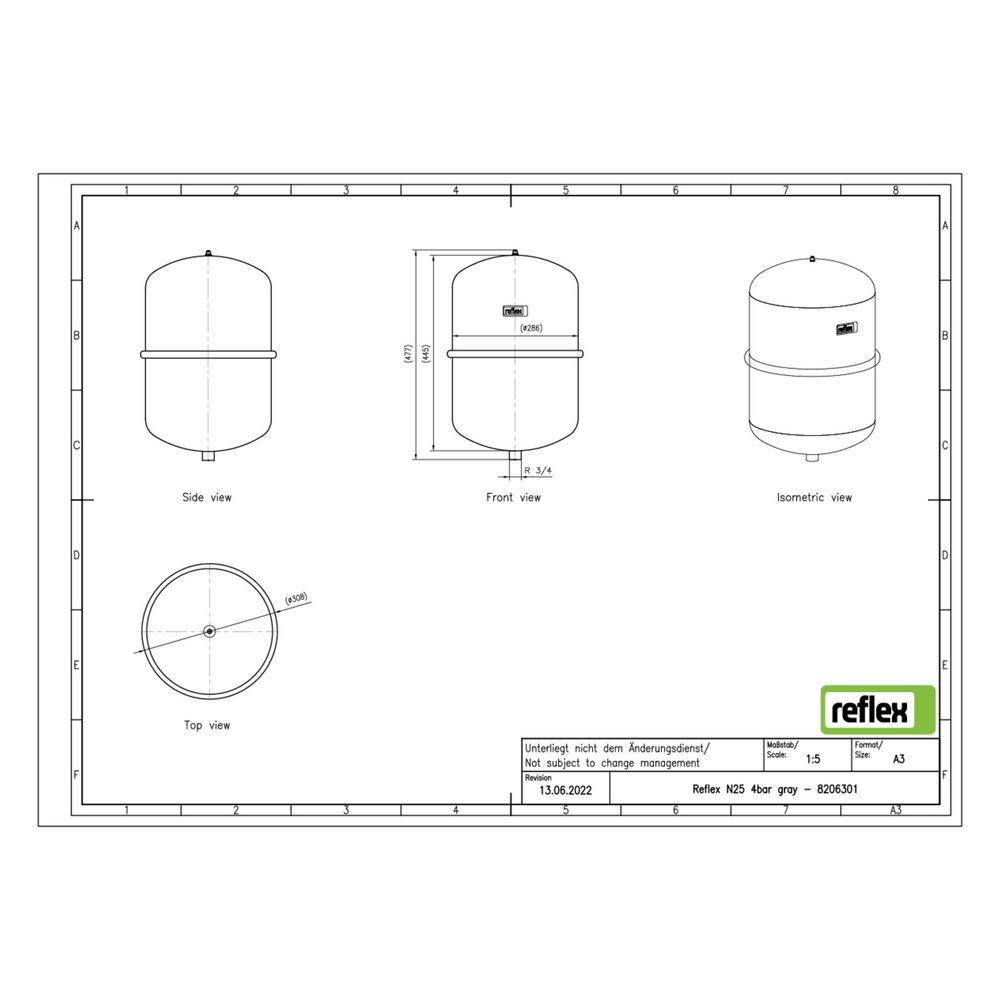

- Bauhöhe: 477 mm
- Durchmesser: 308 mm
- Kippmaß: 571 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Membranwerkstoff: SBR
- Maximaler Glykolanteil: 50 %
Das Reflex Reflex N Ausdehnungsgefäß MAG 25 bietet eine robuste und langlebige Lösung für die Druckkompensation in geschlossenen Heiz- und Kühlsystemen. Mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 4 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine hochwertige Epoxidharzbeschichtung sowie die verschleißfeste Halbmembran.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 8206301 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8206301 |
| Bauhöhe | 477,00 |
| Durchmesser | 308,00 |
| EAN-13 | 4036705197918 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 5,15 kg |
| Kippmaß | 571,00 |
| Max Arbeitsdruck | 4,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
