Beschreibung

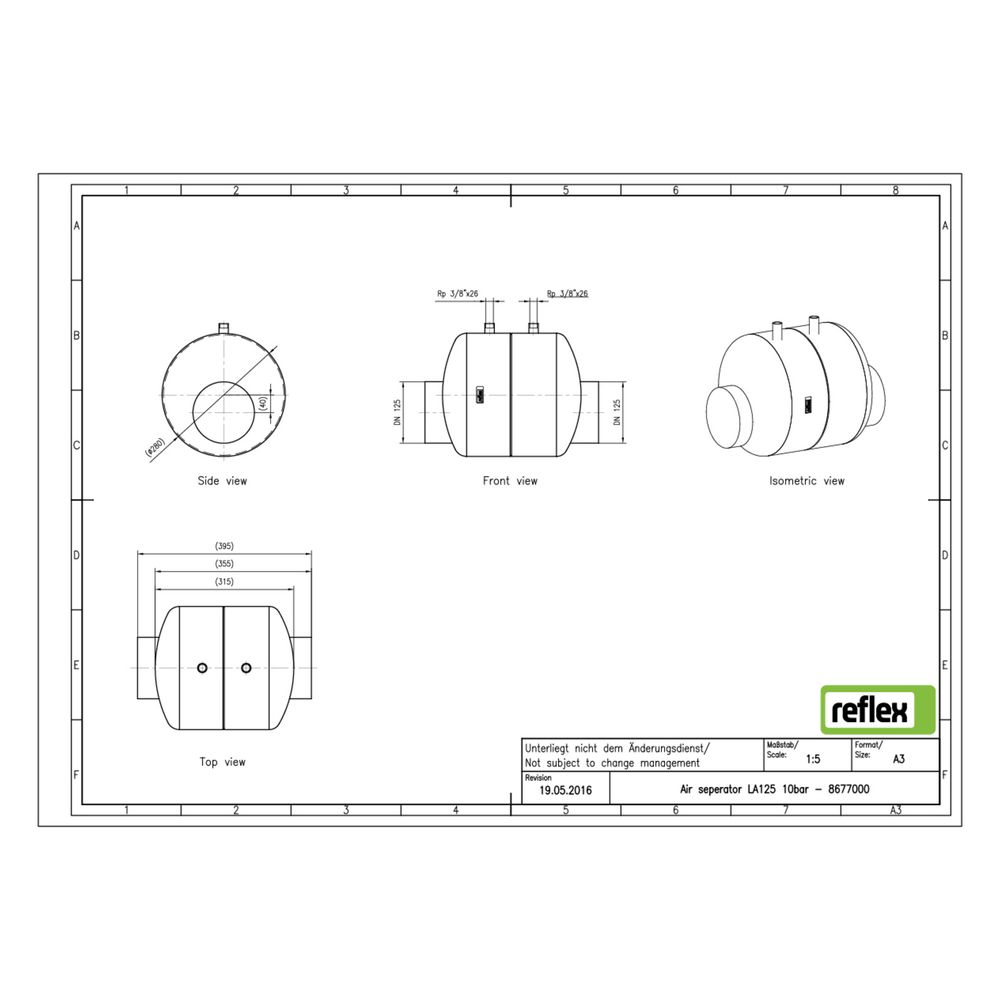

Reflex Luftabscheider LA 125, mit Anschweißstutzen, 10 bar, 110 Grad, Grau
Der Reflex Luftabscheider LA 125 ist ein Zubehörteil aus der Serie Luftabscheider LA, das für den Einsatz in Flüssigkeitskreisläufen konzipiert ist. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 110 °C eignet sich dieses Produkt zur effizienten Abscheidung von Gasblasen in Heizungs- und Kühlanlagen. Die graue Ausführung aus Stahl ist für die Montage in horizontal verlaufenden Rohrleitungsabschnitten vorgesehen und verfügt über einen Anschweißstutzen sowie einen Gewindeanschluss am Hochpunkt für die Luftleitung oder einen Schnellentlüfter.
Wie funktioniert der Reflex Luftabscheider LA 125?
Der Luftabscheider LA 125 arbeitet durch eine zylindrische Rohrerweiterung, die die Strömungsgeschwindigkeit des Fluidstroms reduziert. Dadurch können sich Gasblasen im Wasser-Dampf-Gemisch leichter absetzen und über den Gewindeanschluss am Hochpunkt abgeführt werden. Diese Funktion trägt zur Optimierung der Effizienz und Lebensdauer von Wärmeerzeugern und Rohrleitungssystemen bei, indem Luftansammlungen im Kreislauf minimiert werden.
Für welche Anwendungen ist der Luftabscheider geeignet?
Der Reflex Luftabscheider LA 125 ist für den Anschluss an Sicherheitsventile von Wärmeerzeugern ausgelegt und entspricht der Norm DIN EN 12828. Er wird hauptsächlich in Heizungsanlagen eingesetzt, um Wasser-Dampf-Gemische zu trennen und die Luft aus dem System zu entfernen. Die Montage erfolgt in horizontal verlaufenden Rohrleitungsabschnitten, was eine einfache Integration in bestehende Systeme ermöglicht.
Welche Materialien und Ausführungen bietet der Luftabscheider?
Der Luftabscheider besteht aus tiefgezogenem Stahlblech, das außen beschichtet und in einer grauen Farbe ausgeführt ist. Diese robuste Bauweise sorgt für eine lange Lebensdauer und eine hohe Beständigkeit gegenüber den Anforderungen in Heizungs- und Kühlkreisläufen. Der Anschweißstutzen ermöglicht eine sichere und dauerhafte Verbindung mit dem Rohrleitungssystem.
Technische Daten
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperatur: 110 °C
- Werkstoff: Stahl
- Durchmesser: 280 mm
- Nenndurchmesser Entlüftung: 3/8 Zoll
- Farbe: Grau
- Montage: Horizontal mit Anschweißstutzen
Der Reflex Luftabscheider LA 125 bietet eine zuverlässige Lösung zur Luftabscheidung in Flüssigkeitskreisläufen und unterstützt die effiziente Funktion von Heizungsanlagen. Mit seiner robusten Stahlkonstruktion, einem Betriebsdruck von 10 bar und einer Betriebstemperatur von bis zu 110 °C ist er für den professionellen Einsatz in verschiedenen Anwendungen geeignet und trägt zur Optimierung der Systemleistung bei.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Luftabscheider LA |
| Hersteller-Produktgruppe | Luftabscheider LA |
| Hersteller-Artikelnummer | 8677000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8677000 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705118197 |
| Gewicht | 5,5 kg |
| Max Arbeitsdruck | 10,00 |
| Max Betriebstemperatur | 110,00 |
| Nenndurchmesser Entlüftung | 3/8 Zoll |
| Werkstoff | Stahl |
| WEEE-Nr. | 30666633 |
