Reflex Exdirt Schmutzabscheider D DN 200 R, mit Wartungsflansch und Flansch, 12-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 200 R mit Wartungsflansch und 12-Loch-Flanschanschluss ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser/Glykol-Gemischen bis zu einem Mischverhältnis von 50/50%. Mit einem maximalen Betriebsdruck von 10 bar und einer Nenngröße von DN 200 eignet sich der Schmutzabscheider für anspruchsvolle Anwendungen in der Gebäudetechnik.

Wie funktioniert die Partikelabscheidung?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutz- und Schlammpartikel effektiv aus dem Flüssigkeitsstrom abgeschieden werden. Ein speziell gestalteter Einsatz ermöglicht die Entfernung von Partikeln ab 5 Mikrometern. Das magnetische Funktionsprinzip unterstützt die Abscheidung ferromagnetischer Partikel. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht.

Welche Anschluss- und Bauarten sind vorhanden?

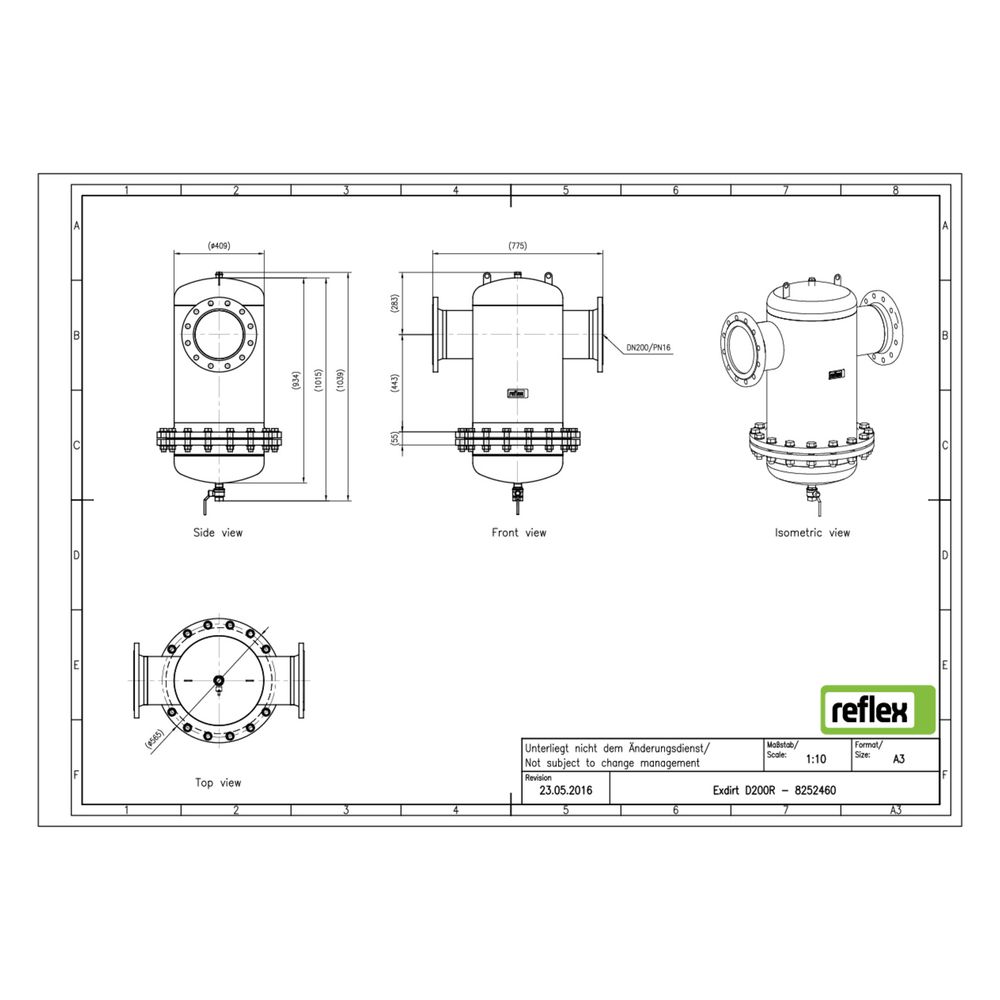

Das Modell ist horizontal ausgeführt und verfügt über einen Flanschanschluss mit 12 Löchern. Das Gehäuse besteht aus robustem Stahl mit einem Rohraußendurchmesser von 219,10 mm und einer Baulänge von 775 mm. Der Wartungsflansch erleichtert den Zugang für Reinigungs- und Revisionsarbeiten.

Für welche Medien und Systeme ist der Schmutzabscheider geeignet?

Der Schmutzabscheider ist für Wasser und Wasser/Glykol-Gemische bis zu 50 % Glykolanteil ausgelegt. Er ist speziell für geschlossene Systeme konzipiert und eignet sich sowohl für Heiz- als auch Kühlsysteme. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.

Technische Daten

• Nenndurchmesser: DN 200
• Anschlussart: Flansch, 12-Loch
• Werkstoff Gehäuse: Stahl
• Rohraußendurchmesser: 219,10 mm
• Baulänge: 775 mm
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 180 m³/h
• Kvs-Wert: 780,60
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D DN 200 R bietet eine effektive Entfernung von feinen Schmutzpartikeln ab 5 Mikrometern und schützt damit Heiz- und Kühlsysteme vor Ablagerungen. Mit seiner robusten Stahlbauweise, dem Wartungsflansch und der Möglichkeit zur Reinigung während des Betriebs stellt er eine zuverlässige Lösung für geschlossene Anlagensysteme mit einem Betriebsdruck von bis zu 10 bar dar.
