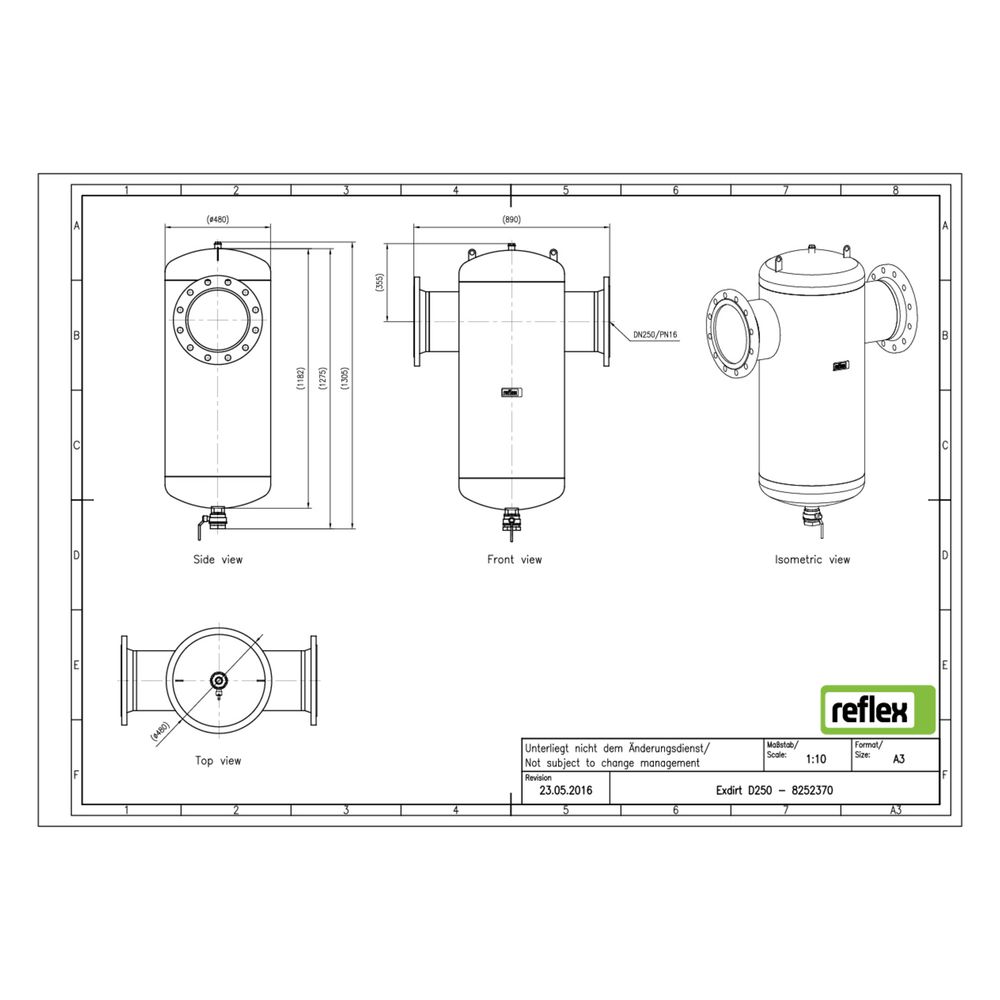

Reflex Exdirt Schmutzabscheider D DN 250, mit Flansch, 12-Loch, 10 bar
Der Reflex Exdirt Schmutzabscheider D DN 250 mit Flanschanschluss und 12-Loch ist ein robuster Schmutz- und Schlammabscheider für Heiz- und Kühlsysteme. Er ist für geschlossene flüssigkeitsgefüllte Anlagensysteme ausgelegt und eignet sich für Wasser sowie Wasser-Glykol-Gemische bis zu einem Mischverhältnis von 50 zu 50 Prozent. Mit einem maximalen Betriebsdruck von 10 bar und einem Nenndurchmesser von DN 250 schützt der Schmutzabscheider die Anlage vor schädlichen Schmutz- und Schlammpartikeln.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Exdirt Schmutzabscheider entfernt Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom. Er arbeitet nach dem Vollstromprinzip mit Beruhigung, was eine effektive Abscheidung von Schmutz und Schlamm ermöglicht. Ein integriertes magnetisches Funktionsprinzip unterstützt die Entfernung metallischer Partikel. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung erlaubt.
Für welche Systeme ist der Reflex Exdirt Schmutzabscheider geeignet?
Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert. Er ist nicht für offene Systeme oder Solaranlagen vorgesehen. Das Gehäuse besteht aus Stahl, die Ausführung ist horizontal mit Flanschanschluss und 12-Loch. Die Baulänge beträgt 890 mm, und die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C.
Welche Varianten der Exdirt-Serie sind verfügbar?
Neben dem hier beschriebenen Modell mit Stahlgehäuse und Flanschanschluss bietet die Exdirt-Serie auch Ausführungen mit Messinggehäuse und Gewinde- oder Klemmringanschluss sowie Stahlgehäuse mit Schweißanschluss und optionaler Revisionsöffnung. Diese Varianten ermöglichen eine flexible Integration in verschiedene Anlagenkonfigurationen.
Technische Daten
- Nenndurchmesser: DN 250
- Anschluss: Flansch, 12-Loch
- Werkstoff Gehäuse: Stahl
- Baulänge: 890 mm
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Maximales Glykol-Mischungsverhältnis: 50 %
- Durchflussleistung: 0,10 bis 288 m³/h
- Kvs-Wert: 1185,7
- Reinigung während des Betriebs: möglich
- Funktionsprinzip: Vollstrom mit Beruhigung und magnetisch
- Einsatzbereich: geschlossene Heiz- und Kühlsysteme
Der Reflex Exdirt Schmutzabscheider D DN 250 bietet eine zuverlässige und wartungsfreundliche Lösung zum Schutz von Heiz- und Kühlsystemen vor schädlichen Schmutzpartikeln. Mit seiner robusten Stahlkonstruktion, dem Flanschanschluss und der Möglichkeit zur Reinigung während des Betriebs trägt er zur Schonung der Anlage und zur Senkung der Betriebskosten bei.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252370 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8252370 |
| Ausführung | horizontal |
| Baulänge | 890,00 |
| Durchflussleistung | 0,10 - 288,00 |
| EAN-13 | 4036705118821 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 146 kg |
| Kvs-Wert | 1185,70 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 250 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 273,00 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
