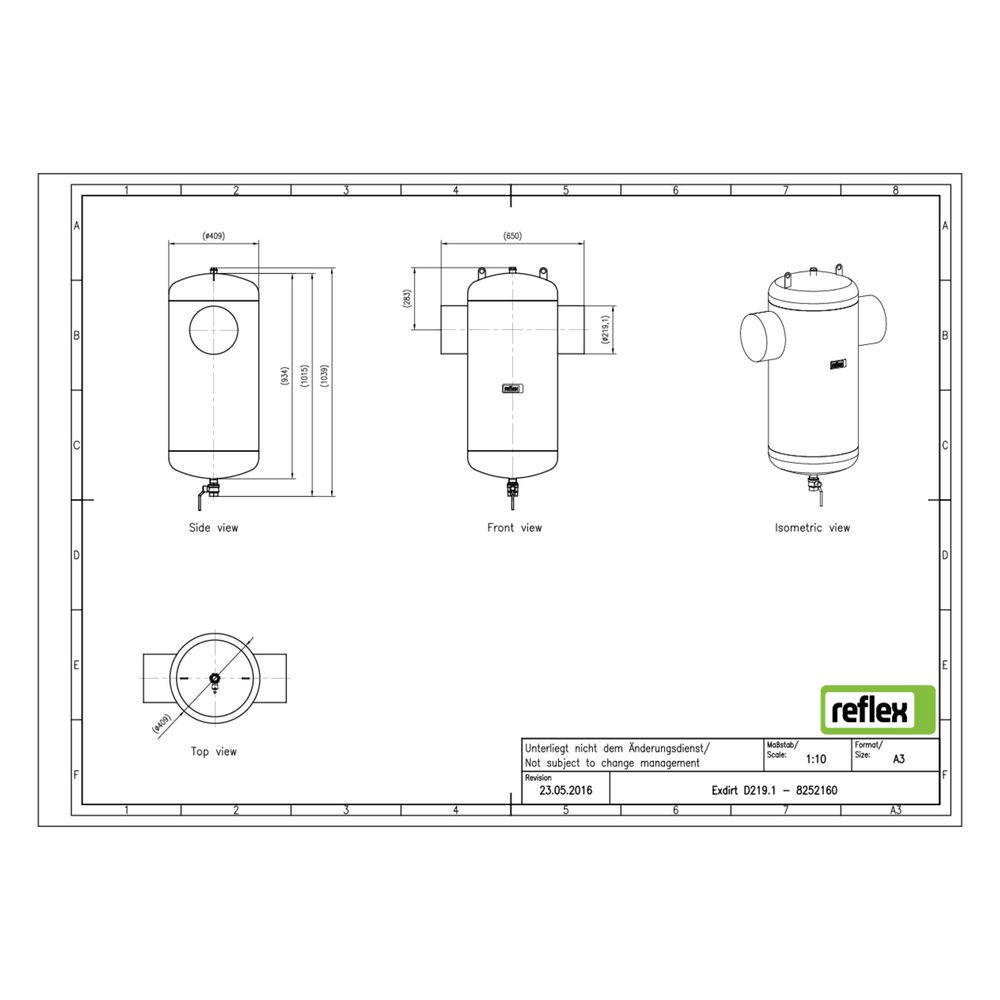

Reflex Exdirt Schmutzabscheider D 219,1mm, mit Schweißstutzen, 10 bar

Der Reflex Exdirt Schmutzabscheider mit einem Rohraußendurchmesser von 219,1 mm und Schweißstutzen ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus den Medien Wasser oder Wasser/Glykol-Gemisch (bis zu 50 % Glykolanteil) und trägt so zum Schutz und zur Werterhaltung der Anlage bei. Der Absorber ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und ermöglicht eine Reinigung ohne Betriebsunterbrechung.

Welche Funktion erfüllt der Reflex Exdirt Schmutzabscheider?

Der Reflex Exdirt Schmutzabscheider ist speziell dafür entwickelt, selbst kaum sichtbare, schädliche Schmutz- und Schlammpartikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom zu entfernen. Ein speziell gestalteter Einsatz sorgt für eine effektive Partikelabscheidung. Diese Funktion schont die gesamte Anlage und trägt zur Reduzierung der Betriebskosten bei.

Für welche Anlagensysteme ist der Exdirt geeignet?

Der Schmutz- und Schlammabscheider ist für Heiz- und Kühlwassersysteme sowie geschlossene, flüssigkeitsgefüllte Anlagensysteme vorgesehen. Er eignet sich für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50 %. Das Gerät ist nicht für offene Systeme oder Solaranlagen konzipiert.

Wie wird der Schmutzabscheider gewartet?

Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Der Abscheider arbeitet nach dem Prinzip des Vollstroms mit Beruhigung und verfügt über ein magnetisches Funktionsprinzip.

Technische Daten

• Ausführung: horizontal
• Werkstoff des Gehäuses: Stahl
• Rohraußendurchmesser: 219,1 mm
• Max. Glykol-Mischung: 50 %
• Magnetisches Funktionsprinzip: ja
• Reinigung während des Betriebs möglich: ja
• Baulänge: 650 mm
• Max. Arbeitsdruck: 10 bar
• Kvs-Wert: 780,6
• Durchflussleistung: 0,10 - 180
• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
• Nenndurchmesser: 8 Zoll (200 mm)

Der Reflex Exdirt Schmutzabscheider bietet eine zuverlässige Lösung zur Entfernung von Partikeln ab 5 Mikrometern in geschlossenen Heiz- und Kühlsystemen. Seine robuste Stahlkonstruktion, der maximale Arbeitsdruck von 10 bar sowie die Möglichkeit zur Reinigung während des Betriebs ermöglichen eine effiziente und wartungsfreundliche Funktionalität.
