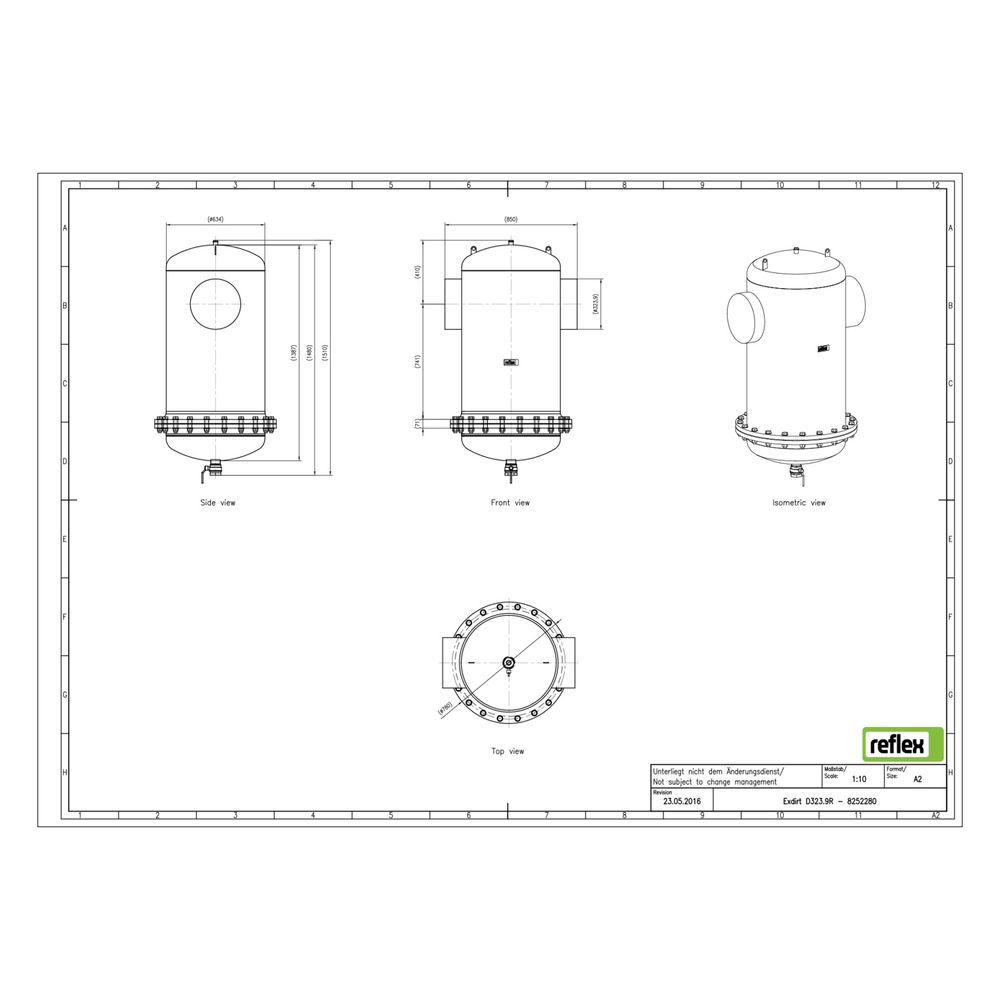

Reflex Exdirt Schmutzabscheider D 323,9mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Exdirt Schmutzabscheider D 323,9 mm R mit Wartungsflansch und Schweißstutzen ist ein robustes Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab 5 Mikrometern aus dem Flüssigkeitsstrom und trägt so zur Schonung der Anlage und zur Reduzierung von Betriebskosten bei. Das Gerät ist für Wasser und Wasser-Glykol-Gemische bis zu 50 % Glykolanteil geeignet und arbeitet mit einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und nutzt ein magnetisches Funktionsprinzip, um schädliche Partikel effektiv aus dem Heiz- oder Kühlkreislauf zu entfernen. Der speziell gestaltete Einsatz filtert Partikel ab einer Größe von 5 Mikrometern aus dem Medium. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Reinigung während des Betriebs ermöglicht, ohne dass die Anlage unterbrochen werden muss.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er eignet sich für Wasser und Wasser-Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 % Glykol. Der Schmutzabscheider ist nicht für offene Systeme oder Solaranlagen vorgesehen. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C.

Welche Ausführungen und Anschlussarten sind verfügbar?

Der Schmutzabscheider ist in einer horizontalen Ausführung mit einem Gehäuse aus Stahl erhältlich. Der Anschluss erfolgt über Schweißstutzen mit einem Rohraußendurchmesser von 323,9 mm (12 Zoll). Ein Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Kupplungen sind nicht im Lieferumfang enthalten.

Welche Vorteile bietet der Wartungsflansch und die Reinigung während des Betriebs?

Der integrierte Wartungsflansch erleichtert den Zugang zum Schmutzabscheidergehäuse, was Reinigungs- und Wartungsarbeiten vereinfacht. Die Möglichkeit, den Schmutzsammelraum über den Entschlammungskugelhahn zu reinigen, ohne den Betrieb zu unterbrechen, sorgt für eine kontinuierliche Anlagenfunktion und minimiert Ausfallzeiten.

Technische Daten

• Rohraußendurchmesser: 323,9 mm
• Nennweite: 12 Zoll (300)
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 405 m³/h
• Kvs-Wert: 1696,7
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Reinigung während des Betriebs: möglich
• Magnetisches Funktionsprinzip: ja
• Prinzip: Vollstrom mit Beruhigung

Der Reflex Exdirt Schmutzabscheider D 323,9 mm R mit Schweißstutzen und Wartungsflansch bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern aus Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für den Einsatz in geschlossenen Systemen mit Wasser und Wasser-Glykol-Gemischen bis 50 % ausgelegt. Die einfache Wartung und die Möglichkeit der Reinigung während des Betriebs erhöhen die Betriebssicherheit und reduzieren den Wartungsaufwand.
