Reflex Ausdehnungsgefäß N MAG 80, 80L, 6 bar, stehend, Halbmembran, Grau

Der Reflex Reflex N Ausdehnungsgefäß MAG 80 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus, die eine gleichmäßig-symmetrische Belastung sicherstellt. Das graue Gefäß ist ideal für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Reflex N Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Diese Membran ist besonders verschleißfest aufgrund der gleichmäßigen Belastung. Die Epoxidharzbeschichtung sorgt für eine langlebige und korrosionsbeständige Oberfläche.

Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?

Das Gefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt und eignet sich für Zentralheizungen sowie Kühlsysteme. Es ist nicht für Leitungswasser geeignet. Der zulässige Frostschutzmittelzusatz liegt zwischen 25 und 50 Prozent. Die maximale Systemtemperatur beträgt 120 °C, während die maximale Betriebstemperatur bei 70 °C liegt. Der zulässige Arbeitsdruck beträgt 6 bar. Die Mediumtemperatur im Dauerbetrieb kann zwischen -10 °C und 70 °C liegen.

Wie sind die Anschluss- und Platzierungsmöglichkeiten des Reflex N 80?

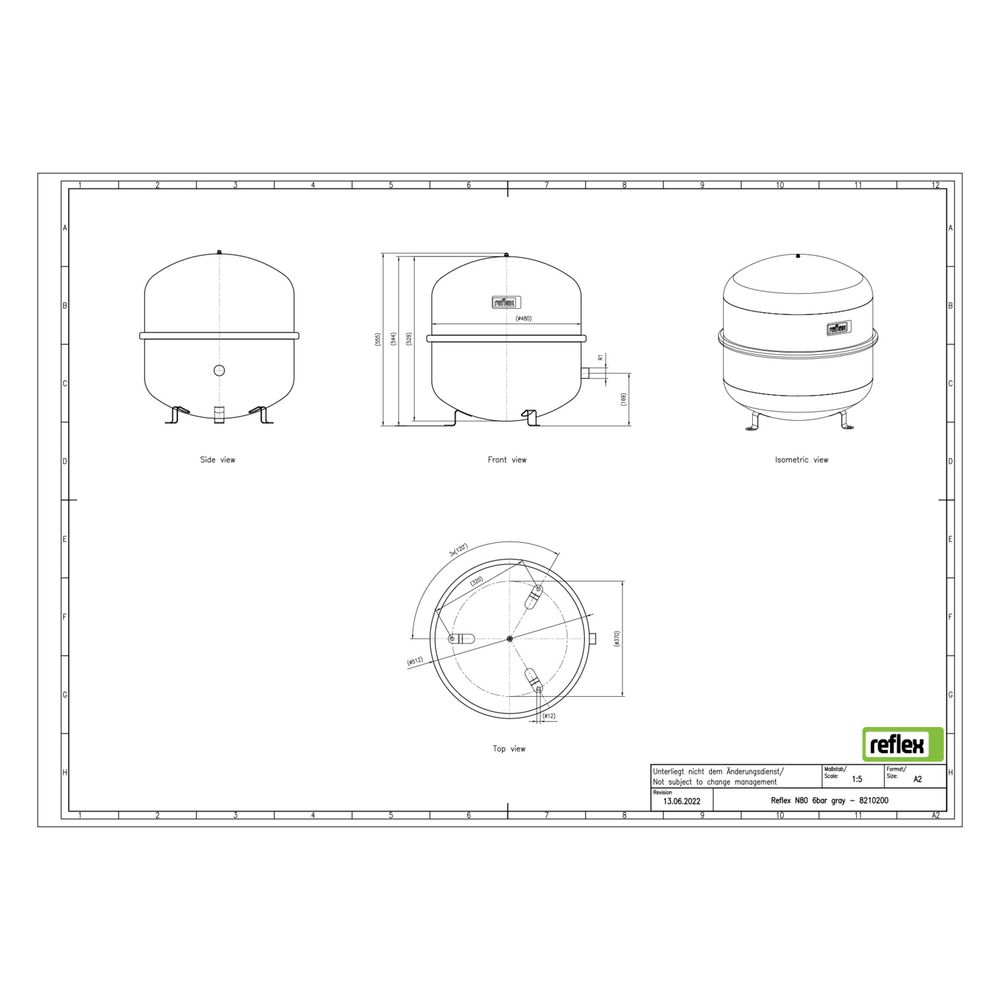

Das Ausdehnungsgefäß ist stehend ausgeführt und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Es ist mit Füßen ausgestattet, die eine stabile vertikale Platzierung ermöglichen. Das Kippmaß beträgt 757 mm, die Bauhöhe 558 mm und der Durchmesser 512 mm.

Welche Besonderheiten und Hinweise sind bei der Nutzung zu beachten?

Das Reflex N 80 Ausdehnungsgefäß ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet. Die Membran ist nicht austauschbar. Es besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt den Grenzwert PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter einhält.

Technische Daten

• Nennvolumen: 80 l
• Maximaler Betriebsdruck: 6 bar
• Bauhöhe: 558 mm
• Durchmesser: 512 mm
• Kippmaß: 757 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Maximale Systemtemperatur: 120 °C
• Maximale Betriebstemperatur: 70 °C
• Frostschutzmittelzusatz: 25 bis 50 %
• Membranwerkstoff: SBR
• Platzierung: stehend mit Füßen

Das Reflex Reflex N Ausdehnungsgefäß MAG 80 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 80 Litern, einem maximalen Betriebsdruck von 6 bar und einer widerstandsfähigen Halbmembran ist es für den Dauerbetrieb bei Temperaturen bis 70 °C ausgelegt und unterstützt Frostschutzmittelzusätze bis 50 Prozent. Die stabile stehende Bauweise mit metrischem Außengewindeanschluss sorgt für eine einfache Integration in bestehende Anlagen.
