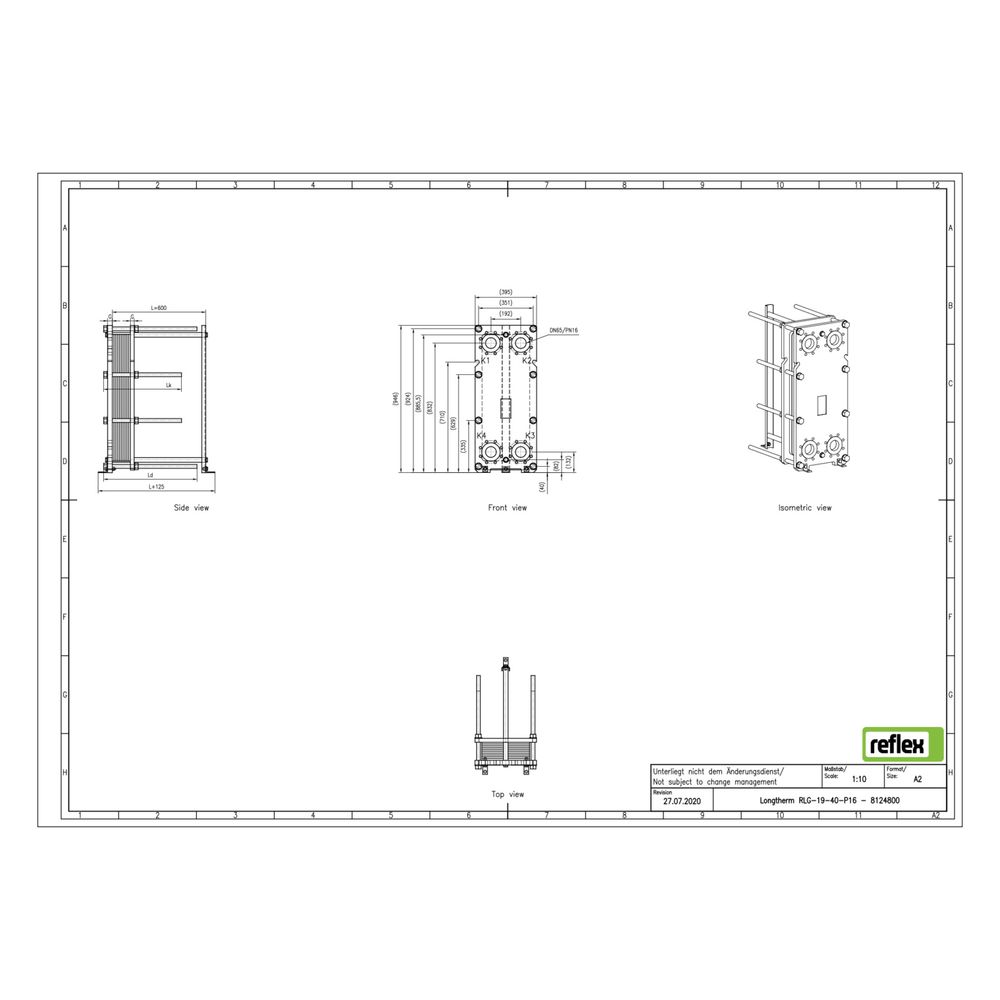

Reflex Longtherm Plattenwärmetauscher RLG-19-40, geschraubt, 40 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-19-40 ist ein geschraubter Wärmetauscher mit 40 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Durch seine modulare Bauweise ist er einfach zu reinigen und kann bei Bedarf durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine effiziente Wärmeübertragung bei hohem Druck erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem robusten Kohlenstoffstahlrahmen fixiert sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der Reflex Longtherm RLG-19-40 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Anschlüsse haben einen Nenndurchmesser von DN 60 mit einem Mittenabstand von 192 mm. Das Gerät ist nicht vollversiegelt und verfügt über keine seitlichen Anschlussmöglichkeiten. Aufgrund der Bauweise ist der Wärmetauscher nicht für die Verwendung mit Dämmschalen vorgesehen.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 558 mm
- Nenndurchmesser primär: DN 60
- Mittenabstand Anschlüsse: 192 mm
- Maximaler Arbeitsdruck: 16 bar
Der Reflex Longtherm Plattenwärmetauscher RLG-19-40 bietet eine effiziente und flexible Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der Möglichkeit zur einfachen Reinigung und Erweiterung erfüllt er die Anforderungen an hohe Leistung und Zuverlässigkeit in industriellen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8124800 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8124800 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 558,00 |
| EAN-13 | 4036705220692 |
| Geeignet für Dämmschale | nein |
| Gewicht | 261,7 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
