Beschreibung

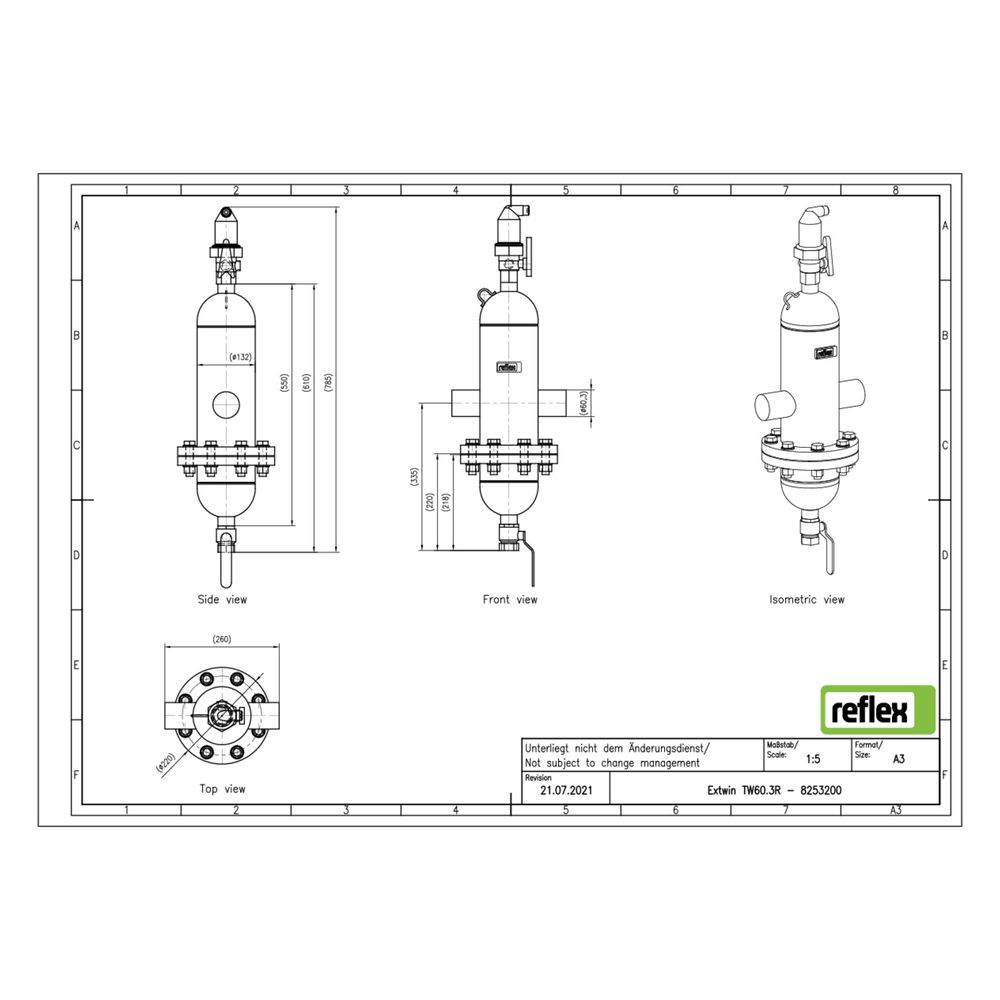

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 60,3mm R, mit Wartungsflansch und Schweißstutzen, 10 bar
Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW 60,3 mm R ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Er eignet sich für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die Ausführung mit Schweißstutzen und Wartungsflansch ermöglicht eine einfache Installation und Wartung.
Wie funktioniert der Reflex Extwin Schmutzabscheider?
Der Extwin arbeitet mit einem optimierten Abscheideelement namens Flowpac, das Gasblasen aus dem Flüssigkeitsstrom sammelt. Mikroblasen werden automatisch und dauerhaft über den integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgeleitet. Zusätzlich entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern aus dem Systemwasser, wodurch empfindliche Geräte an Hochpunkten geschützt werden.
Welche Vorteile bieten Wartungsflansch und Reinigung?
Der Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der ohne Betriebsunterbrechung bedient werden kann. Dies unterstützt eine kontinuierliche Systemfunktion und reduziert den Wartungsaufwand.
Für welche Systeme und Medien ist der Extwin geeignet?
Der Extwin ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % eingesetzt werden. Die Armatur ist für Mediumtemperaturen von 0 bis 110 °C ausgelegt und unterstützt Durchflussleistungen von 0,10 bis 12,50 m³/h.
Welche technischen Merkmale zeichnen den Extwin aus?
Der Schmutzabscheider besteht aus Stahl und ist horizontal ausgeführt. Er verfügt über einen Rohraußendurchmesser von 60,3 mm und einen Nenndurchmesser von 2 Zoll (50 mm). Der Kvs-Wert beträgt 72,20, was auf einen guten Durchfluss hinweist. Das Gerät arbeitet nach dem magnetischen Funktionsprinzip mit Vollstrom und Beruhigung, um eine effektive Abscheidung zu ermöglichen.
Technische Daten
- Rohraußendurchmesser: 60,30 mm
- Nenndurchmesser: 2 Zoll (50 mm)
- Maximaler Arbeitsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Durchflussleistung: 0,10 bis 12,50 m³/h
- Kvs-Wert: 72,20
- Werkstoff Gehäuse: Stahl
- Ausführung: horizontal
- Automatischer Entlüfter: integriert
- Reinigung während des Betriebs: nicht möglich
Der Reflex Extwin Schmutzabscheider TW 60,3 mm R bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, dem integrierten automatischen Entlüfter und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung unterstützt er eine effiziente und wartungsfreundliche Systempflege bei einem maximalen Betriebsdruck von 10 bar und Mediumtemperaturen bis 110 °C.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253200 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8253200 |
| Ausführung | horizontal |
| Baulänge | 260,00 |
| Durchflussleistung | 0,10 - 12,50 |
| EAN-13 | 4036705119026 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 16 kg |
| Kvs-Wert | 72,20 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 2 Zoll (50) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 60,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
