Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 60,3mm, mit Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW 60,3 mm und Schweißstutzen ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm, Mikroblasen und Gasblasen aus Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Das Gerät ist für Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50 % ausgelegt und eignet sich besonders für den Einsatz in geschlossenen Heiz- und Kühlsystemen mit einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung. Er sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre ab. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium. Die Kombination aus Mikroblasenabscheidung und Schmutzabscheidung sorgt für den Schutz empfindlicher Geräte an Hochpunkten im System.

Welche Materialien und Anschlüsse sind verfügbar?

Das Gehäuse des Extwin Schmutzabscheiders besteht aus Stahl und ist in einer horizontalen Ausführung mit einem Rohraußendurchmesser von 60,3 mm erhältlich. Der Anschluss erfolgt über Schweißstutzen. Weitere Ausführungen der Extwin-Serie umfassen Varianten mit Messinggehäuse und Gewindeanschluss oder Stahlgehäuse mit Flanschanschluss sowie Modelle mit Revisionsöffnung.

Wie wird der Schmutzabscheider gereinigt und gewartet?

Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Eine optionale Erweiterung mit einem Magneteinsatz (Exferro) erlaubt die Separierung ferromagnetischer Partikel aus dem Fluidstrom, was die Effizienz der Schmutzabscheidung weiter erhöht.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser und Wasser-Glykol-Gemischen bis zu 50 % Glykolanteil betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.

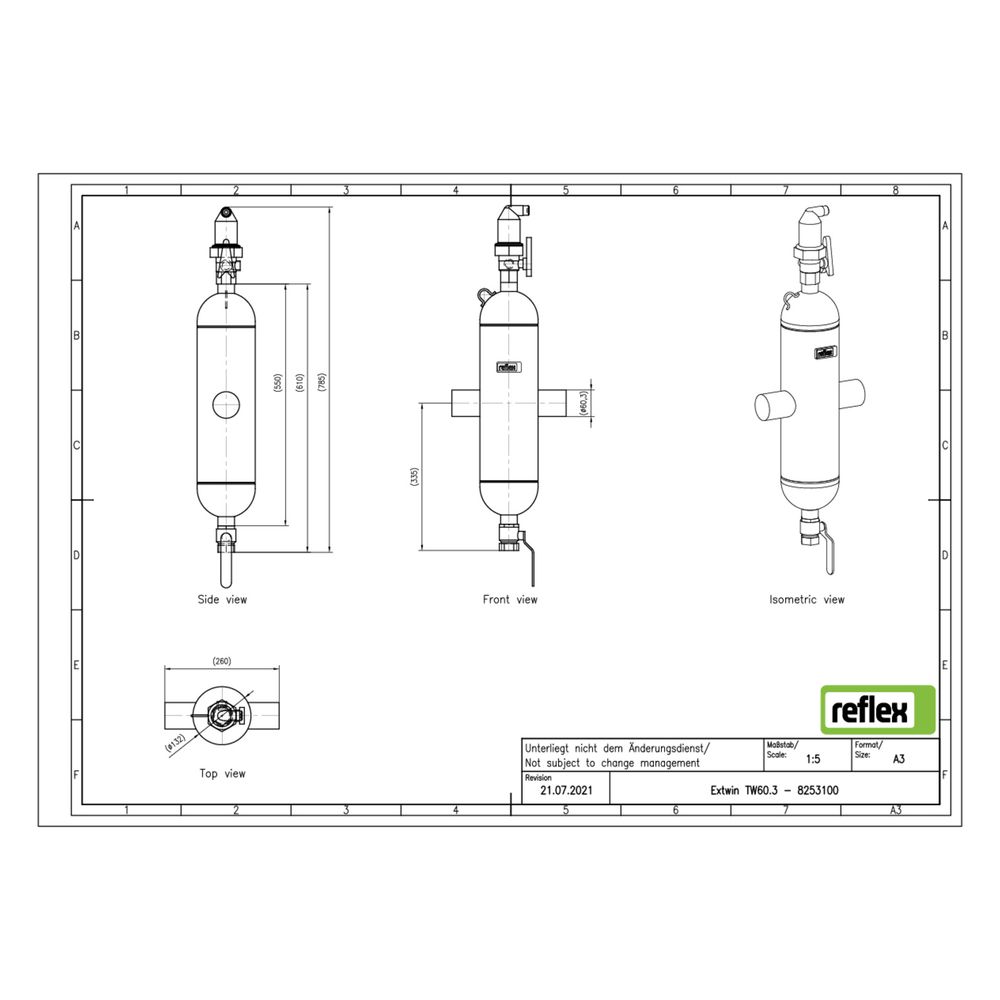

Technische Daten

• Rohraußendurchmesser: 60,3 mm
• Nennweite: 2 Zoll (50 mm)
• Maximaler Betriebsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 72,2
• Durchflussleistung: 0,10 bis 12,50 m³/h
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Automatischer Entlüfter: integriert mit absperrbarem 3-Wege-Ventil
• Reinigung während des Betriebs: nicht möglich

Der Reflex Extwin Schmutzabscheider TW 60,3 mm mit Schweißstutzen bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und der Eignung für Wasser-Glykol-Gemische bis 50 % unterstützt er die Systemeffizienz und schützt empfindliche Komponenten durch kontinuierliche Entlüftung und Partikelabscheidung.
