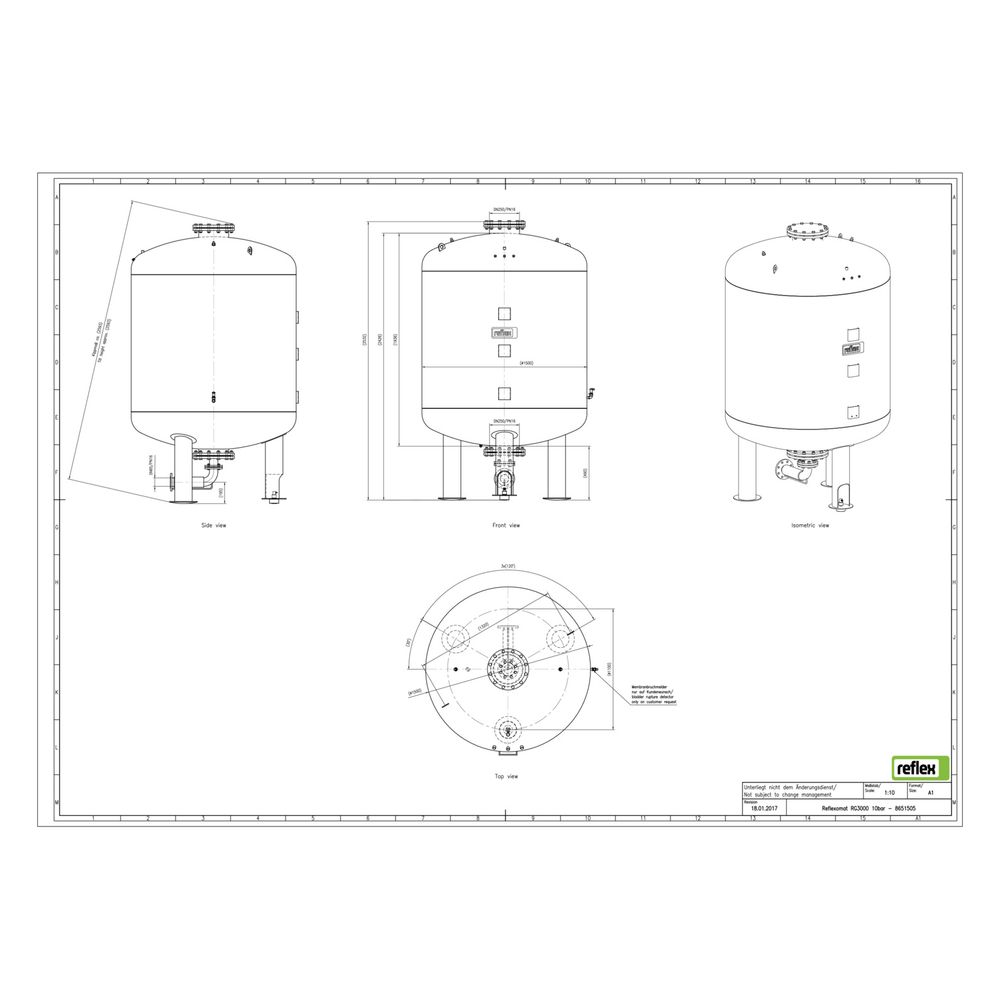

Reflex Reflexomat RG Ausdehnungsgefäß MAG 3000, Nennvolumen 3000l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 3000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 10 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das stehende Gefäß verfügt über eine austauschbare Butyl-Vollmembran und eine widerstandsfähige, kunststoffbeschichtete Oberfläche in Grau.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG Ausdehnungsgefäß dient als Grundgefäß in einer kompressorgesteuerten Druckhaltestation. Es reguliert den Druck in Heiz- und Kühlwassersystemen durch die Aufnahme von Volumenänderungen des Mediums. Die Druckhaltung wird über eine Steuereinheit mit ein oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Die austauschbare Butyl-Vollmembran trennt das Medium vom Druckgas und sorgt für eine zuverlässige Druckpufferung.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflexomat RG ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000. Die Membran ist nach DIN EN 13831 gefertigt. Das Gefäß ist mit einem bauteilgeprüften Luftsicherheitsventil zur Absicherung ausgestattet und verfügt über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders inklusive Messumformer für die Niveaumessung. Für die Schweiz besteht keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.

Wie ist das Ausdehnungsgefäß konstruiert und ausgeführt?

Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt. Innen und außen ist es kunststoffbeschichtet, was den Korrosionsschutz verbessert. Die Butyl-Vollmembran ist austauschbar, was die Wartung erleichtert. Das bauteilgeprüfte Luftsicherheitsventil sorgt für eine sichere Druckentlastung. Die seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders, der mit einem Messumformer für die Niveaumessung ausgestattet ist, um den Zustand der Membran zu überwachen.

Für welche Anwendungen ist das Reflexomat RG geeignet?

Das Ausdehnungsgefäß ist speziell für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Es ist Teil der Reflexomat kompressorgesteuerten Druckhaltestation und eignet sich für Anlagen, die eine präzise und zuverlässige Druckhaltung erfordern. Die hohe Nennkapazität von 3000 Litern und der maximale Betriebsdruck von 10 bar machen es geeignet für größere Heiz- und Kühlsysteme in gewerblichen oder industriellen Gebäuden.

Technische Daten

• Nennvolumen: 3000 l
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
• Bauhöhe: 2532 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend
• Oberfläche: innen und außen kunststoffbeschichtet
• Sicherheitsventil: bauteilgeprüftes Luftsicherheitsventil (SV)

Das Reflexomat RG Ausdehnungsgefäß MAG 3000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen von 3000 Litern, der robusten Bauweise und der integrierten Sicherheitsausstattung ist es für den Einsatz in anspruchsvollen Anlagen geeignet und unterstützt eine effiziente und sichere Betriebsführung.
