Reflex Reflexomat RF Ausdehnungsgefäß MAG 600, Nennvolumen 600l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 600 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen, insbesondere in kompressorgesteuerten Druckhaltestationen. Das Gefäß ist stehend mit einer Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831 sowie eine kunststoffbeschichtete Innen- und Außenfläche.

Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?

Das Reflexomat RF Ausdehnungsgefäß dient als Folgegefäß in kompressorgesteuerten Druckhaltestationen zur Regulierung des Drucks in Heiz- und Kühlwassersystemen. Es arbeitet mit einer Steuereinheit, die den Druck über ein oder zwei Kompressoren sowie ein bauteilgeprüftes Luftsicherheitsventil steuert. Die Membran im Inneren des Gefäßes trennt das Wasser vom Gasraum und ist austauschbar, was die Wartung erleichtert.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Gefäß ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Es ist mit einem bauteilgeprüften Luftsicherheitsventil ausgestattet und verfügt über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal VN kleiner oder gleich 3.000 bar mal Liter erfüllt.

Welche technischen Merkmale zeichnen das Reflexomat RF aus?

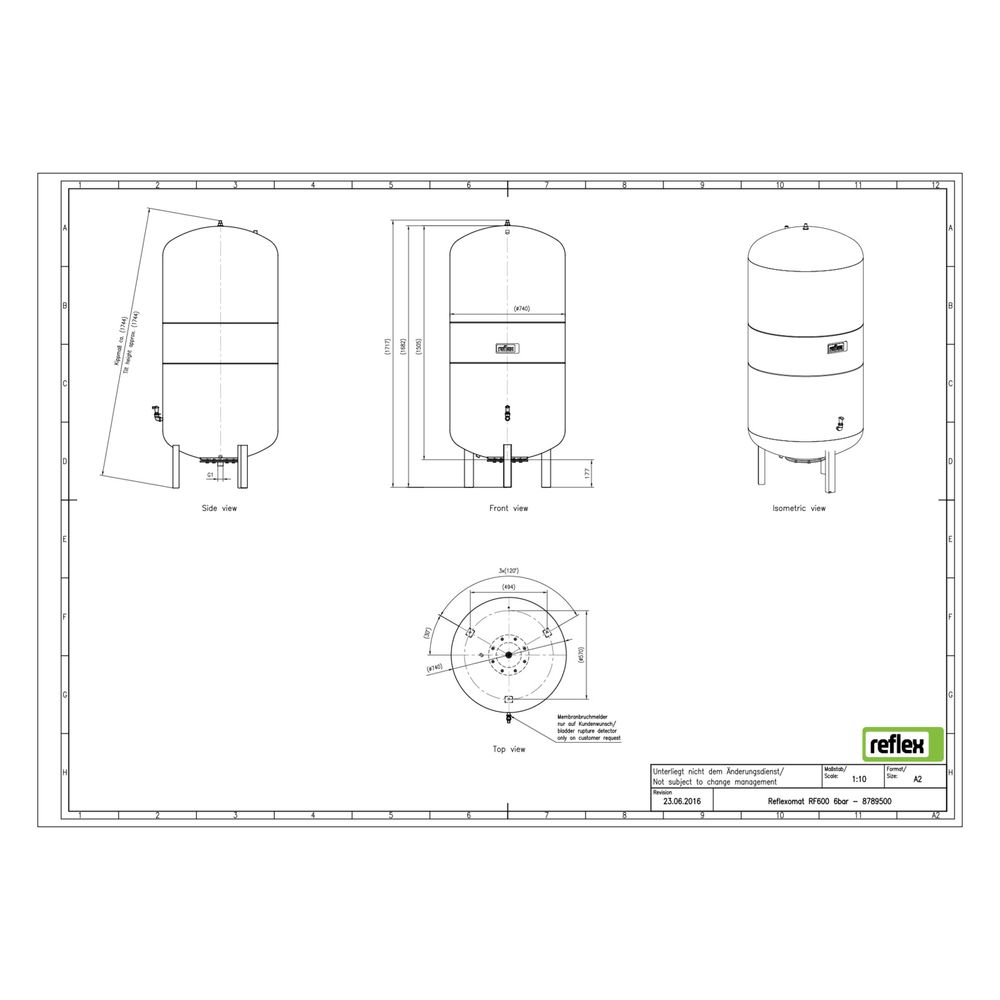

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und hat eine Bauhöhe von 1717 mm sowie einen Durchmesser von 740 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C. Die Membran ist aus Butyl gefertigt und nach DIN EN 13831 zertifiziert, was eine hohe Beständigkeit und Langlebigkeit sicherstellt.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Betriebsdruck: 6 bar
• Bauhöhe: 1717 mm
• Durchmesser: 740 mm
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Maximale Mediumtemperatur: 70 °C
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Druckstufe: PN 6

Das Reflexomat RF Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung für geschlossene Heiz- und Kühlwasseranlagen. Mit seinem Nennvolumen von 600 Litern, der robusten Bauweise und der zertifizierten Membran ist es für den Dauerbetrieb bis 70 °C und einem maximalen Druck von 6 bar ausgelegt. Die integrierte Sicherheitstechnik und die Möglichkeit zum Anschluss eines Membranbruchmelders erhöhen die Betriebssicherheit und Wartungsfreundlichkeit.
