Beschreibung

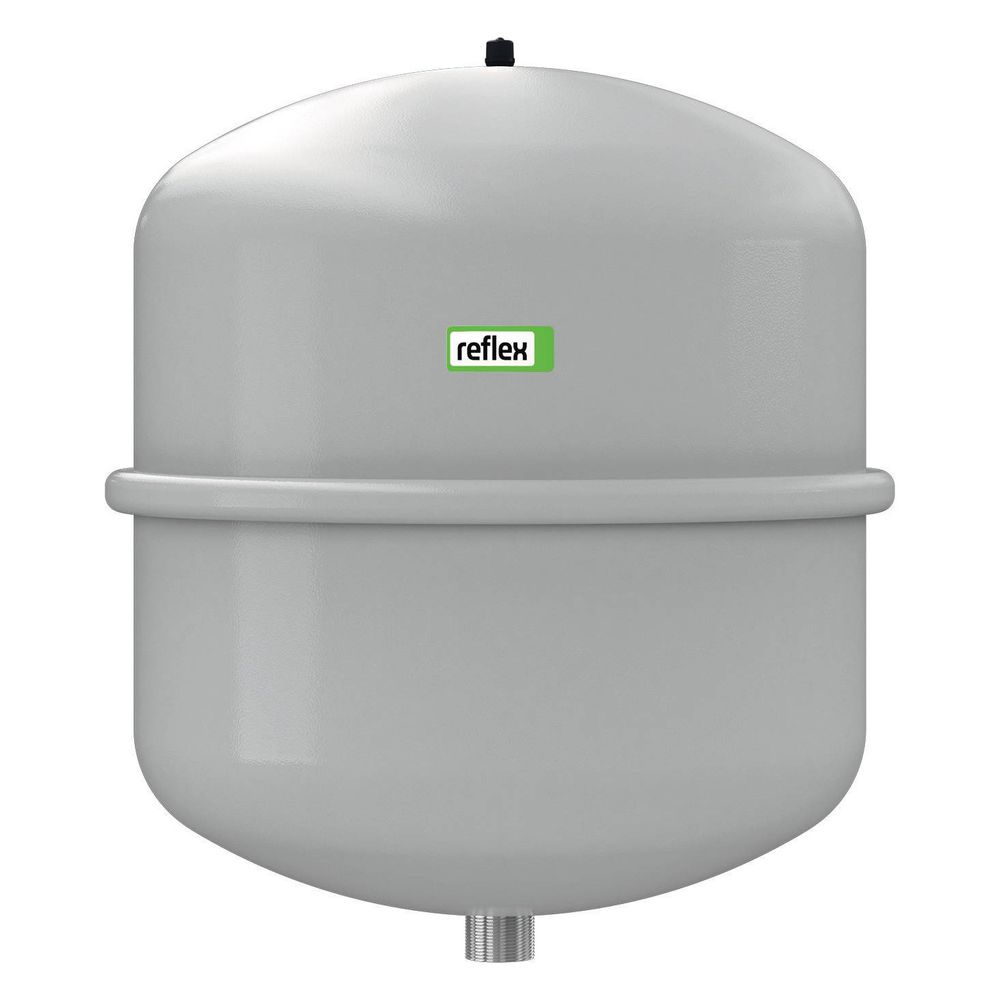

Reflex Ausdehnungsgefäß N MAG 18, 18L, 4 bar, Halbmembran, Grau
Der Reflex Reflex N Ausdehnungsgefäß MAG 18 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 18 Litern und einem maximalen Betriebsdruck von 4 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran, die eine hohe Verschleißfestigkeit bietet. Das graue Gefäß ist vertikal zu platzieren und eignet sich für Zentralheizungen und Kühlsysteme.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?
Das Ausdehnungsgefäß besitzt eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Diese Konstruktion sorgt für eine gleichmäßig-symmetrische Belastung und damit für eine hohe Langlebigkeit. Das Gefäß ist nach DIN EN 13831 gefertigt.
Welche technischen Eigenschaften und Einsatzbedingungen sind zu beachten?
Das Ausdehnungsgefäß ist für einen maximalen Betriebsdruck von 4 bar und eine maximale Systemtemperatur von 120 °C ausgelegt. Die empfohlene maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C. Es ist für den Einsatz mit Frostschutzmitteln geeignet, wobei ein Zusatz von mindestens 25 bis 50 % empfohlen wird. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen. Die Anschlüsse sind mit metrischem Außengewinde ausgeführt, der Nenndurchmesser des Ausdehnungsanschlusses beträgt 3/4 Zoll (20 mm).
Wie erfolgt die Installation und welche Platzierung ist vorgesehen?
Das Reflex N Ausdehnungsgefäß ist vertikal zu installieren und verfügt über keine integrierten Füße oder Wandstützen. Es ist nicht für eine horizontale Platzierung vorgesehen. Sicherheitsventil, Manometer oder Befestigungsmaterial sind nicht im Lieferumfang enthalten und müssen separat vorgesehen werden.
Welche Vorteile bietet die Halbmembran-Technologie?
Die fest eingebaute Halbmembran zeichnet sich durch ihre hohe Verschleißfestigkeit aus, da sie durch die gleichmäßig-symmetrische Belastung weniger anfällig für Materialermüdung ist. Diese Technologie hat sich weltweit millionenfach bewährt und sorgt für eine zuverlässige Funktion des Ausdehnungsgefäßes in Heiz- und Kühlsystemen.
Technische Daten
- Nennvolumen: 18 l
- Maximaler Betriebsdruck: 4 bar
- Vordruck: 1,5 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Farbe: Grau

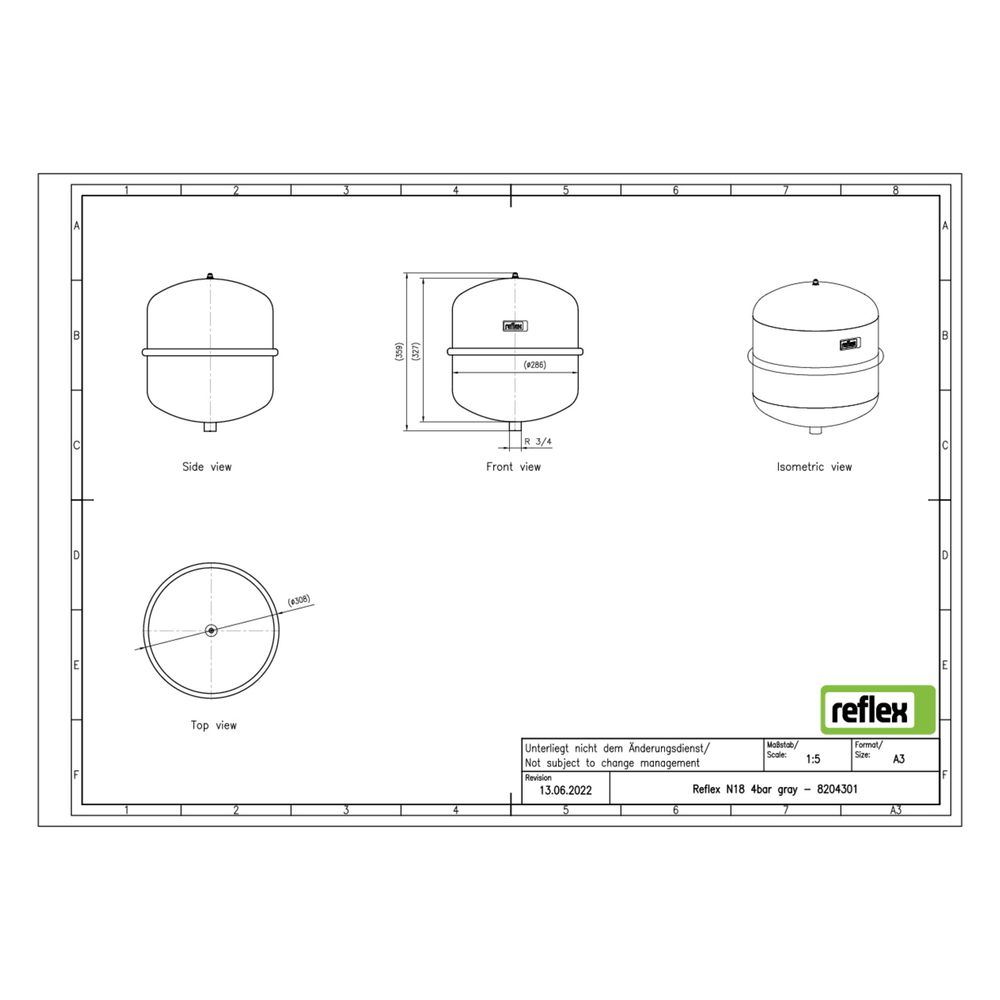

- Bauhöhe: 360 mm
- Durchmesser: 308 mm
- Kippmaß: 474 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Membranwerkstoff: SBR
- Maximaler Glykolanteil: 50 %
Das Reflex Reflex N Ausdehnungsgefäß MAG 18 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlwassersysteme. Mit einem Nennvolumen von 18 Litern und einem maximalen Betriebsdruck von 4 bar ist es für vielfältige Anwendungen geeignet. Die langlebige Epoxidharzbeschichtung und die verschleißfeste Halbmembran sorgen für eine zuverlässige Funktion und eine lange Lebensdauer.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 8204301 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8204301 |
| Bauhöhe | 360,00 |
| Durchmesser | 308,00 |
| EAN-13 | 4036705197765 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 4,25 kg |
| Kippmaß | 474,00 |
| Max Arbeitsdruck | 4,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
