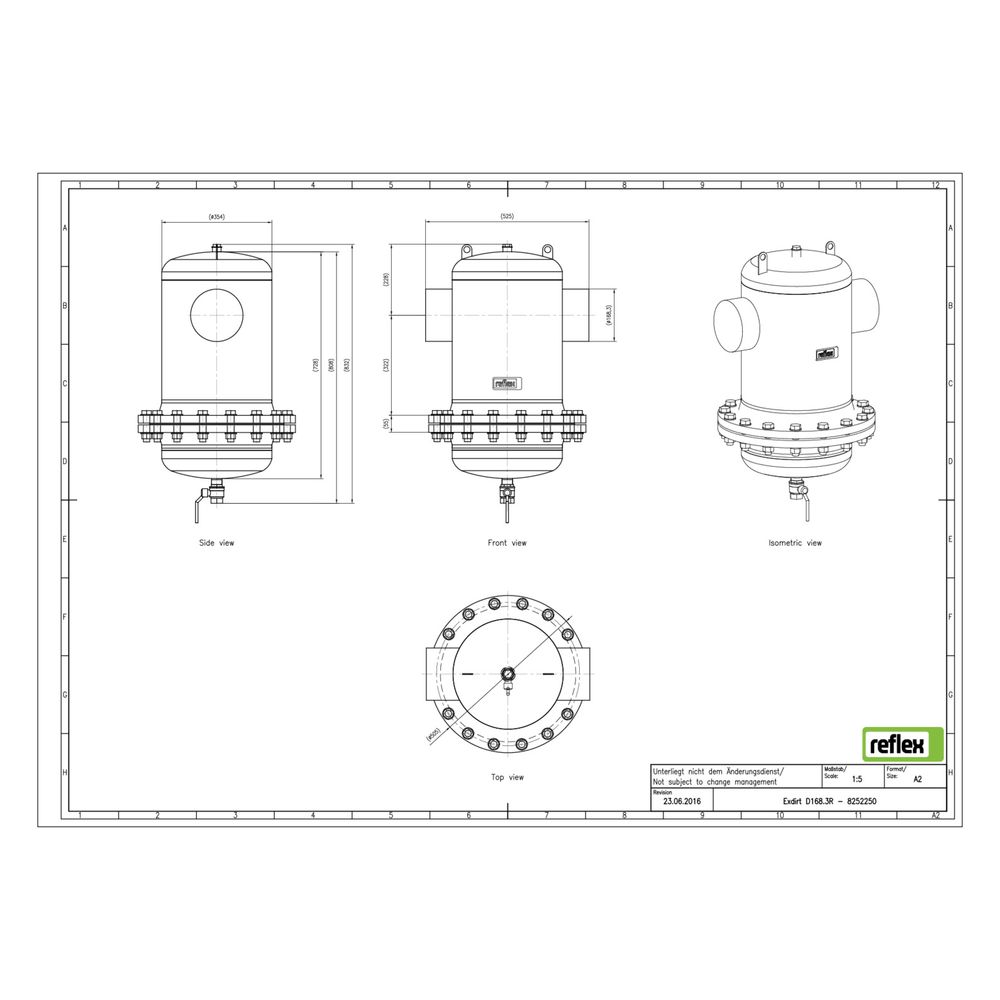

Reflex Exdirt Schmutzabscheider D 168,3mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Exdirt Schmutzabscheider D 168,3 mm R mit Wartungsflansch und Schweißstutzen ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt zuverlässig Schmutz- und Schlammpartikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser-Glykol-Gemischen bis zu 50 % und trägt so zum Schutz und zur Effizienz der Anlage bei. Der Schmutzabscheider ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich für den Dauerbetrieb bei Temperaturen bis 110 °C.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und einem magnetischen Funktionsprinzip, das selbst kleinste Partikel aus dem Flüssigkeitsstrom abscheidet. Der speziell gestaltete Einsatz ermöglicht die Entfernung von Partikeln ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Reinigung während des Betriebs ohne Unterbrechung ermöglicht.

Für welche Systeme und Medien ist der Exdirt geeignet?

Der Schmutzabscheider ist für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser und Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, und der maximale Arbeitsdruck liegt bei 10 bar.

Welche Ausführungen und Anschlussarten sind verfügbar?

Der Reflex Exdirt ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewindeanschluss oder Klemmringanschluss (DN 20) sowie Stahl mit Schweiß- oder Flanschanschluss. Die hier beschriebene Variante verfügt über einen horizontalen Schweißstutzen mit einem Rohraußendurchmesser von 168,3 mm und einen Wartungsflansch, der den Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten erleichtert.

Wie unterstützt der Wartungsflansch die Instandhaltung?

Der integrierte Wartungsflansch ermöglicht einen einfachen und schnellen Zugang zum Gehäuseinneren, was die Reinigung und Wartung des Schmutzabscheiders erleichtert. Dadurch können Reinigungs- und Revisionsarbeiten ohne Ausbau oder Betriebsunterbrechung durchgeführt werden, was die Betriebssicherheit und Effizienz der Anlage erhöht.

Technische Daten

• Rohraußendurchmesser: 168,3 mm
• Nennweite: 6 Zoll (150)
• Maximaler Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 108 m³/h
• Kvs-Wert: 487,9
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Reinigung während des Betriebs: möglich
• Magnetisches Funktionsprinzip: ja
• Typ Abscheider: Schmutz

Der Reflex Exdirt Schmutzabscheider D 168,3 mm R mit Schweißstutzen und Wartungsflansch bietet eine effektive Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt so Heiz- und Kühlsysteme zuverlässig. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für den Dauerbetrieb in geschlossenen Systemen geeignet und unterstützt durch seine wartungsfreundliche Bauweise eine effiziente Anlagenpflege.
