Beschreibung

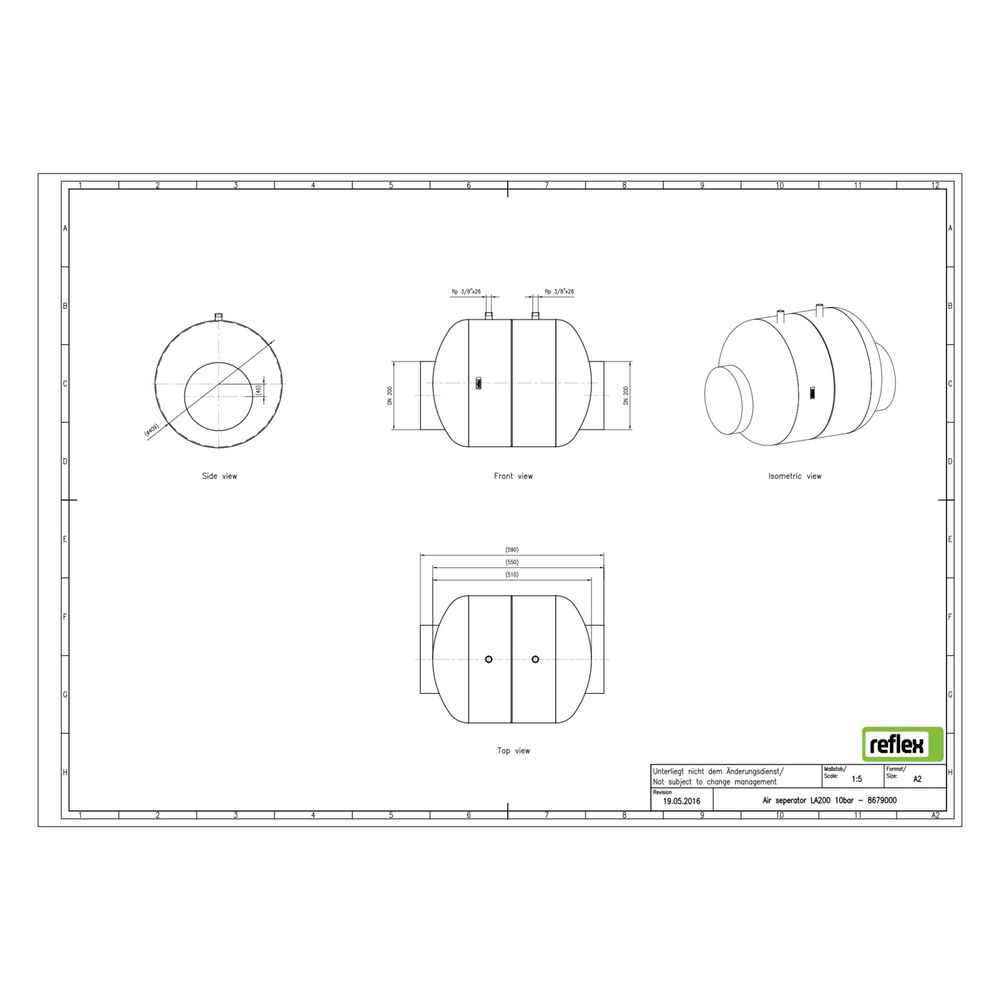

Reflex Luftabscheider LA 200, mit Anschweißstutzen, 10 bar, 110 Grad, Grau
Der Reflex Luftabscheider LA 200 ist ein robustes Zubehörprodukt aus der Serie Luftabscheider LA, gefertigt aus Stahl und ausgelegt für einen maximalen Betriebsdruck von 10 bar sowie eine maximale Betriebstemperatur von 110 °C. Das graue Gerät ist für die Montage in horizontal verlaufenden Rohrleitungsabschnitten vorgesehen und dient der effizienten Abscheidung von Gasblasen in Flüssigkeitskreisläufen sowie der Trennung von Wasser-Dampf-Gemischen, insbesondere beim Anschluss an Sicherheitsventile von Wärmeerzeugern gemäß DIN EN 12828.
Wie funktioniert der Reflex Luftabscheider LA 200?
Der Luftabscheider nutzt eine zylindrische Rohrerweiterung, die die Strömungsgeschwindigkeit des Fluidstroms reduziert. Diese Verlangsamung begünstigt die Abscheidung von Gasblasen aus dem Wasser. Die Konstruktion aus tiefgezogenem Stahlblech sorgt für eine langlebige und widerstandsfähige Ausführung, die den Anforderungen in Heizungs- und Kühlkreisläufen gerecht wird.
Welche Funktionen erfüllt der Luftabscheider zusätzlich?
Neben der Luftabscheidung fungiert das Gerät als Entspannungstopf zum Anschluss an Sicherheitsventile von Wärmeerzeugern. Dadurch unterstützt es die Trennung von Wasser-Dampf-Gemischen und trägt zur Betriebssicherheit und Effizienz der Anlage bei.
Welche Anschlussmöglichkeiten bietet der Reflex Luftabscheider LA 200?
Der Luftabscheider ist mit einem Anschweißstutzen ausgestattet, der eine dauerhafte Verbindung mit der Rohrleitung ermöglicht. Am Hochpunkt befindet sich ein Gewindeanschluss mit einem Nenndurchmesser von 3/8 Zoll, der für die Anbindung einer Luftleitung oder eines Schnellentlüfters vorgesehen ist. Das Gehäuse ist außen beschichtet, was zusätzlichen Schutz bietet.
Technische Daten
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperatur: 110 °C
- Werkstoff: Stahl
- Durchmesser: 409 (Einheit nicht angegeben)
- Nenndurchmesser Entlüftung: 3/8 Zoll
- Farbe: Grau
- Montage: Horizontal in Rohrleitungsabschnitten
- Anschluss: Anschweißstutzen und Gewindeanschluss am Hochpunkt
Der Reflex Luftabscheider LA 200 bietet eine zuverlässige Lösung zur Luftabscheidung und Entspannung in Heizungs- und Kühlkreisläufen. Mit seiner robusten Stahlkonstruktion, dem maximalen Betriebsdruck von 10 bar und der Betriebstemperatur von bis zu 110 °C unterstützt er die Betriebssicherheit und Effizienz der Anlage nachhaltig.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Luftabscheider LA |
| Hersteller-Produktgruppe | Luftabscheider LA |
| Hersteller-Artikelnummer | 8679000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8679000 |
| Durchmesser | 409,00 |
| EAN-13 | 4036705118210 |
| Gewicht | 14 kg |
| Max Arbeitsdruck | 10,00 |
| Max Betriebstemperatur | 110,00 |
| Nenndurchmesser Entlüftung | 3/8 Zoll |
| Werkstoff | Stahl |
| WEEE-Nr. | 30666633 |
