Reflex Ausdehnungsgefäß G MAG 500, 500L, 10 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 500 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert und zeichnet sich durch eine langlebige Epoxidharzbeschichtung sowie eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM) aus. Die stehende, graue Ausführung ist besonders geeignet für Zentralheizungen und Systeme mit Frostschutzmittelzusatz von 25 bis 50 Prozent.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine robuste Epoxidharzbeschichtung, die Korrosionsschutz bietet. Die Membran ist nach DIN EN 13831 austauschbar und erfüllt die Anforderungen an wiederkehrende Revisionen bei Großgefäßen. Das Gefäß ist stehend ausgeführt und mit Füßen ausgestattet, um eine stabile Platzierung zu ermöglichen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?
Das Gefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt und eignet sich insbesondere für Zentralheizungen. Es ist kompatibel mit Frostschutzmittelzusätzen im Bereich von 25 bis 50 Prozent. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Das Ausdehnungsgefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.
Welche Anschlüsse und Abmessungen hat das Ausdehnungsgefäß?

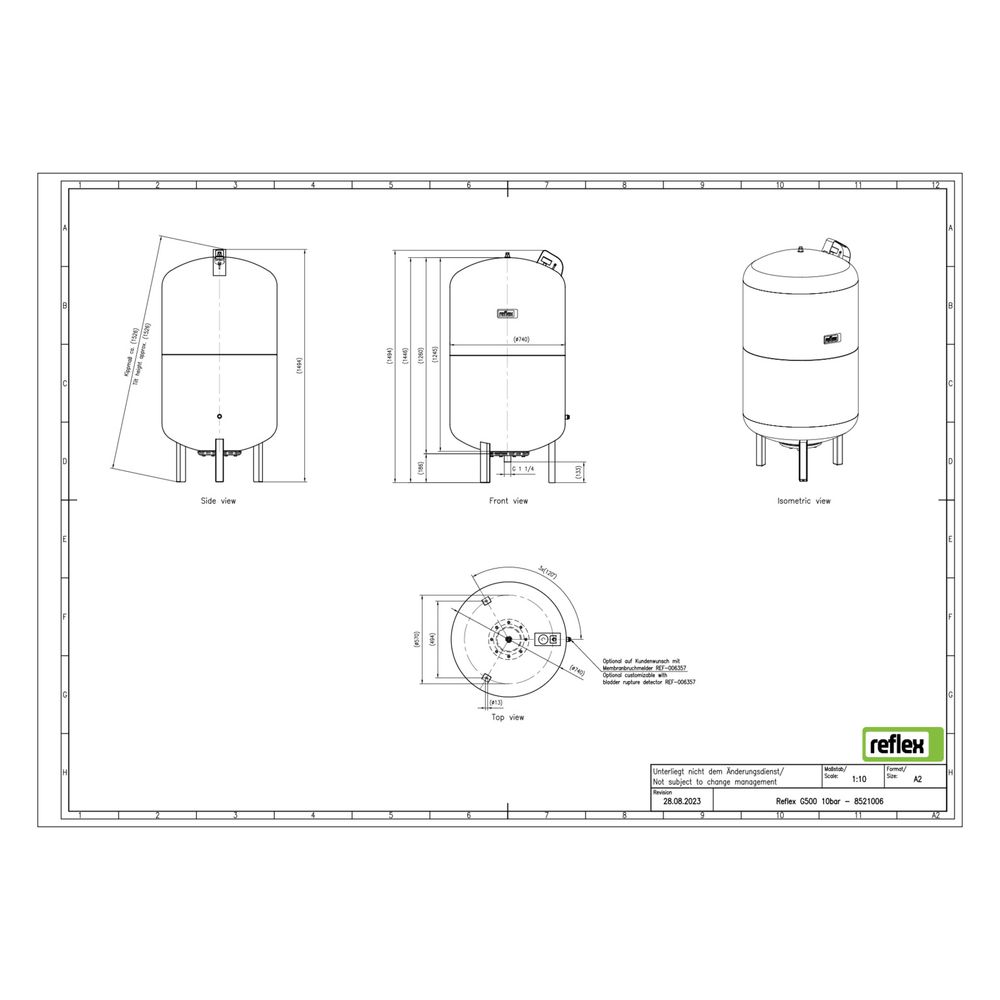

Das Reflex G 500 ist mit einem metrischen Außengewindeanschluss ausgestattet, der einen Nenndurchmesser von 1 1/4 Zoll (32 mm) und einen Rohraußendurchmesser von 42,4 mm aufweist. Die stehende Bauweise mit einem Durchmesser von 740 mm, einer Bauhöhe von 1494 mm und einem Kippmaß von 1526 mm ermöglicht eine platzsparende Installation.
Welche Normen und Zulassungen erfüllt das Reflex G Ausdehnungsgefäß?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000. Es ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU. Für das Volumen von 500 Litern ist keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI erforderlich, sofern der Wert PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 500 l
- Maximaler Betriebsdruck: 10 bar
- Farbe: Grau
- Bauhöhe: 1494 mm
- Durchmesser: 740 mm
- Kippmaß: 1526 mm
- Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)
- Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Betriebstemperatur: 70 °C
- Vordruck: 3,5 bar
- Platzierung: Stehend mit Füßen
Das Reflex Reflex G Ausdehnungsgefäß MAG 500 bietet eine langlebige und wartungsfreundliche Lösung für geschlossene Heiz- und Kühlwassersysteme. Mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine robuste Bauweise sowie die Möglichkeit zur Membranwartung.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8521006 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8521006 |
| Bauhöhe | 1494,00 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705111174 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 77 kg |
| Kippmaß | 1526,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/4 Zoll (32) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 42,40 |
| Vordruck | 3,50 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | DE30666633 |
Downloads
Hersteller
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen, Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
