Beschreibung
Reflex Exdirt Schmutzabscheider D DN 250 R, mit Wartungsflansch und Flansch, 12-Loch, 10 bar
Der Reflex Exdirt Schmutzabscheider D DN 250 R ist ein robustes Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt zuverlässig Schmutz- und Schlammpartikel ab einer Größe von 5 Mikrometern und ist für Wasser sowie Wasser-Glykol-Gemische bis zu 50 Prozent geeignet. Das Stahlgehäuse mit Flanschanschluss und einem maximalen Betriebsdruck von 10 bar ermöglicht eine langlebige und sichere Integration in bestehende Systeme.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und nutzt ein magnetisches Funktionsprinzip zur Abscheidung selbst kleinster Partikel. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung und Wartung während des Betriebs ermöglicht, wodurch die Anlage geschont und Betriebskosten reduziert werden.
Für welche Systeme und Medien ist der Exdirt geeignet?
Der Reflex Exdirt ist für geschlossene Heiz- und Kühlsysteme konzipiert. Er eignet sich für die Verwendung mit Wasser und Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50/50 Prozent. Eine Nutzung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.
Welche Ausführung und Anschlüsse bietet das Modell D DN 250 R?

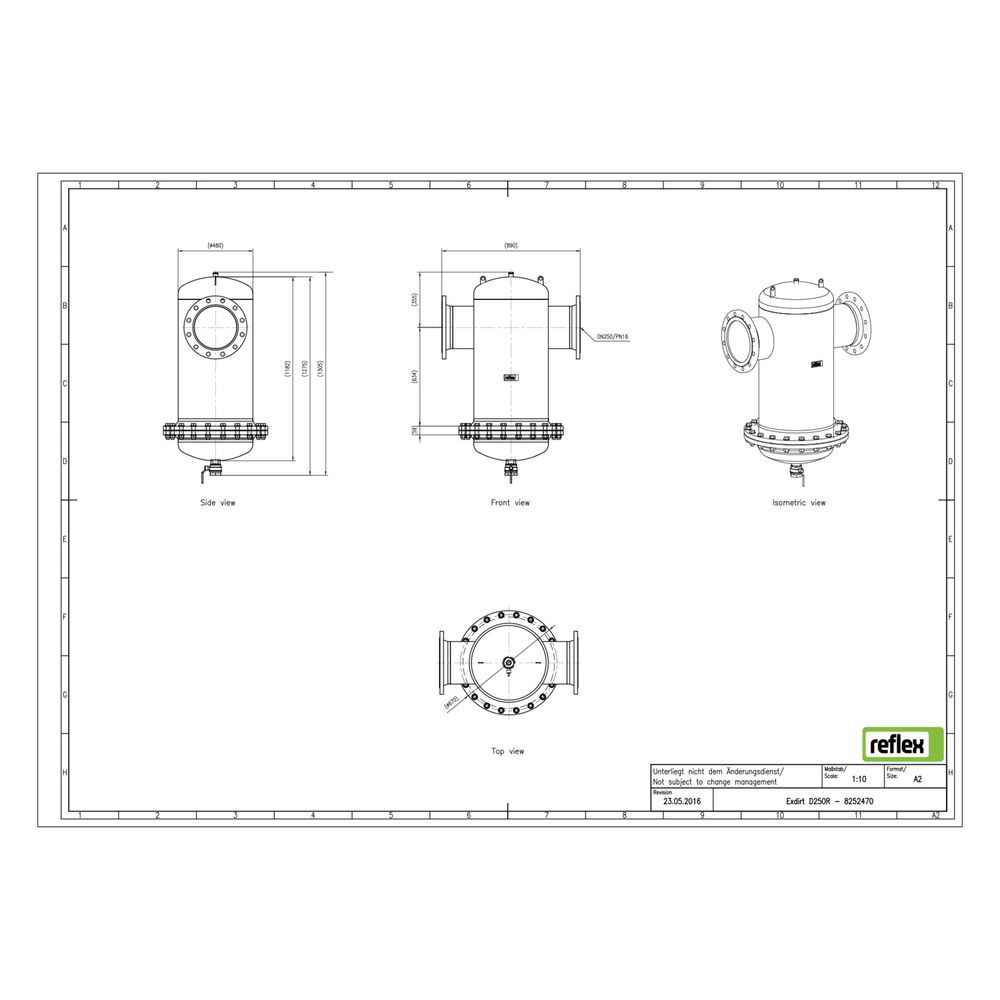

Das Gerät ist horizontal ausgeführt und verfügt über einen Flanschanschluss mit 12-Loch. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 273 Millimeter, und die Baulänge liegt bei 890 Millimetern. Der maximale Arbeitsdruck beträgt 10 bar.
Wie unterstützt der Wartungsflansch die Instandhaltung?
Der integrierte Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Zusammen mit dem Entschlammungskugelhahn kann der Schmutzabscheider ohne Betriebsunterbrechung gereinigt werden, was die Wartung effizient und zeitsparend gestaltet.
Technische Daten
- Nenndurchmesser: DN 250
- Anschluss: Flansch, 12-Loch
- Werkstoff Gehäuse: Stahl
- Rohraußendurchmesser: 273 mm
- Baulänge: 890 mm
- Maximaler Arbeitsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Durchflussleistung: 0,10 bis 288 m³/h
- Kvs-Wert: 1185,7
- Reinigung während des Betriebs: möglich
Der Reflex Exdirt Schmutzabscheider D DN 250 R bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen mit Wasser oder Wasser-Glykol-Gemischen bis 50 Prozent geeignet. Mit seinem robusten Stahlgehäuse, Flanschanschluss und einem maximalen Betriebsdruck von 10 bar stellt er eine effiziente Lösung zur Schonung der Anlage und zur Reduzierung von Betriebskosten dar.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252470 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8252470 |
| Ausführung | horizontal |
| Baulänge | 890,00 |
| Durchflussleistung | 0,10 - 288,00 |
| EAN-13 | 4036705118913 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 265 kg |
| Kvs-Wert | 1185,70 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 250 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 273,00 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
