Reflex Variomat VG 400 Ausdehnungsgefäß MAG, Nennvolumen 400l, Vollmembran, Grau

Der Reflex Variomat VG 400 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 400 Litern. Es ist Teil der Variomat Serie und eignet sich für den Einsatz in ein- oder zwei-pumpengesteuerten Druckhaltestationen. Das drucklose Gefäß ist gegenüber der Atmosphäre geschlossen und erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie der Normen DIN EN 13831, VDI 4708 und AD 2000. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine zuverlässige Druckhaltung erforderlich ist.

Wie ist das Variomat VG 400 Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders ermöglicht. Das Grundgefäß VG ist mit einem Messumformer für die Niveaumessung ausgestattet, was eine präzise Überwachung des Füllstands erlaubt.

Welche technischen Eigenschaften und Einsatzgrenzen hat das Ausdehnungsgefäß?

Das Gefäß ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) ausgelegt und kann Mediumtemperaturen bis zu 70 °C im Dauerbetrieb standhalten. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die Bauhöhe des stehenden Gefäßes beträgt 1344 mm bei einem Durchmesser von 740 mm. Die Membran ist austauschbar, was die Wartung und Langlebigkeit des Gefäßes unterstützt.

Welche Normen und Richtlinien erfüllt das Reflex Variomat VG 400?

Das Ausdehnungsgefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Diese Normen sichern die Qualität und Sicherheit des Gefäßes im Betrieb. Die Zulassung garantiert die Eignung für den Einsatz in Druckhaltestationen mit ein- oder zwei Pumpen, wobei das Gefäß drucklos und gegenüber der Atmosphäre geschlossen ist.

Technische Daten

• Nennvolumen: 400 l

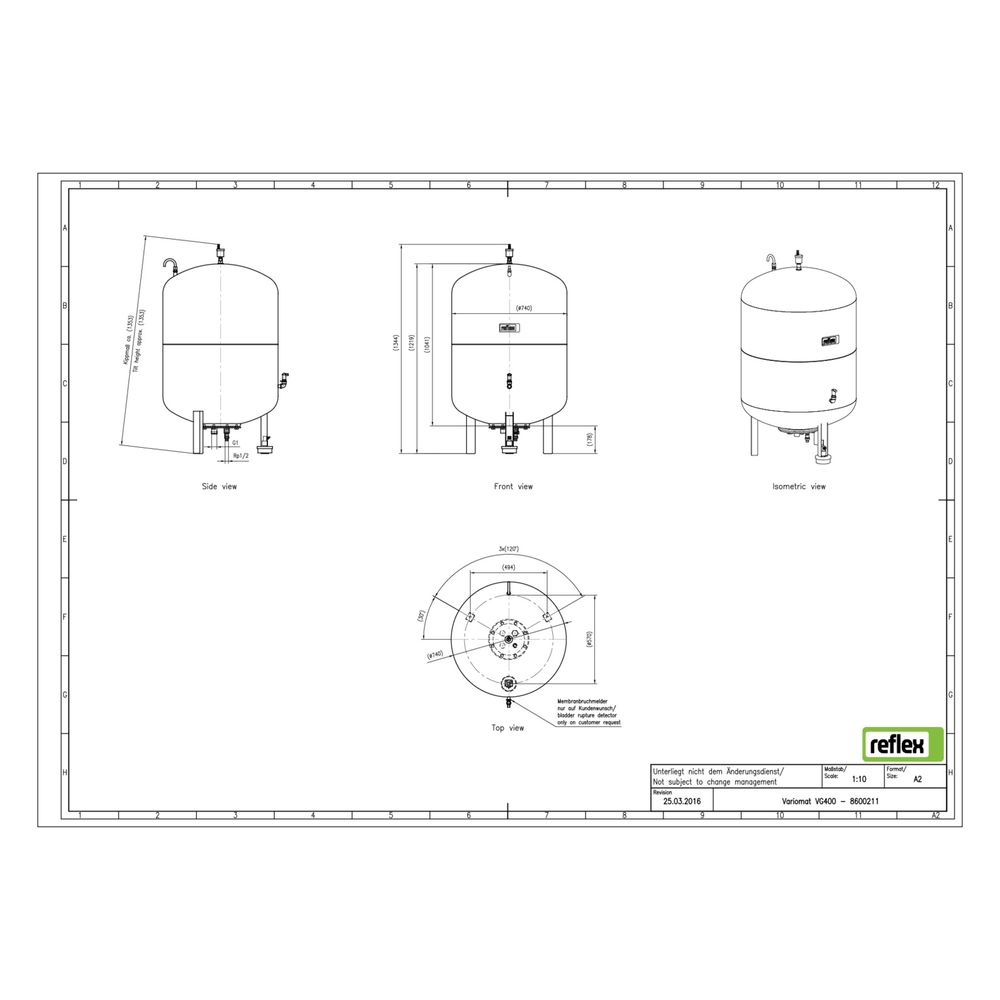

• Bauhöhe: 1344 mm
• Durchmesser: 740 mm
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Druckstufe: PN 6
• Platzierung: stehend mit Fußkonstruktion

Das Reflex Variomat VG 400 Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung für pumpengesteuerte Systeme mit einem Nennvolumen von 400 Litern. Die robuste Bauweise mit austauschbarer Vollmembran, die Einhaltung relevanter Normen und die Ausstattung mit Messumformer für die Niveaumessung machen es zu einer langlebigen und wartungsfreundlichen Lösung für industrielle und gewerbliche Anwendungen.
