Reflex Ausdehnungsgefäß G MAG 300, 300L, 16 bar, stehend, Grau

Der Reflex G Ausdehnungsgefäß MAG 300 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 16 bar. Es eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen, insbesondere in Zentralheizungen und Kühlsystemen. Das Gefäß ist grau beschichtet und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine austauschbare Vollmembran, die den Anforderungen an wiederkehrende Revisionen bei Großgefäßen entspricht.

Wie ist das Reflex G 300 Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist stehend ausgeführt und besitzt eine robuste Epoxidharzbeschichtung, die für eine lange Lebensdauer sorgt. Die Membran besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und ist austauschbar, was die Wartung erleichtert. Das Gefäß ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Es verfügt über Füße zur sicheren Aufstellung und einen Außengewindeanschluss (metrisch) mit einem Nenndurchmesser von DN 25.

Für welche Medien und Temperaturen ist das Ausdehnungsgefäß geeignet?

Das Reflex G 300 ist für den Einsatz mit Heiz- und Kühlwasser konzipiert und kann mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent betrieben werden. Die zulässige Systemtemperatur liegt bei maximal 120 °C, während die maximale Mediumtemperatur im Dauerbetrieb bei -10 °C bis 70 °C liegt. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet.

Welche Normen und Zulassungen erfüllt das Reflex G 300?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Es erfüllt die Vorschriften für Druckgeräte und ist für den Einsatz in Heiz- und Kühlwassersystemen ausgelegt. Eine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI besteht nicht, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.

Welche Anschlussmöglichkeiten und Schutzfunktionen bietet das Ausdehnungsgefäß?

Das Gefäß verfügt über einen Außengewindeanschluss mit einem Rohraußendurchmesser von 33,7 mm. Für Volumen bis 1.000 Liter sind Gewindeanschlüsse mit einem Durchmesser von 740 mm vorgesehen. Das Reflex G 300 ist mit einer Muffe für einen optionalen Membranbruchmelder ausgestattet. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um Beschädigungen zu vermeiden.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Betriebsdruck: 16 bar
• Farbe: Grau

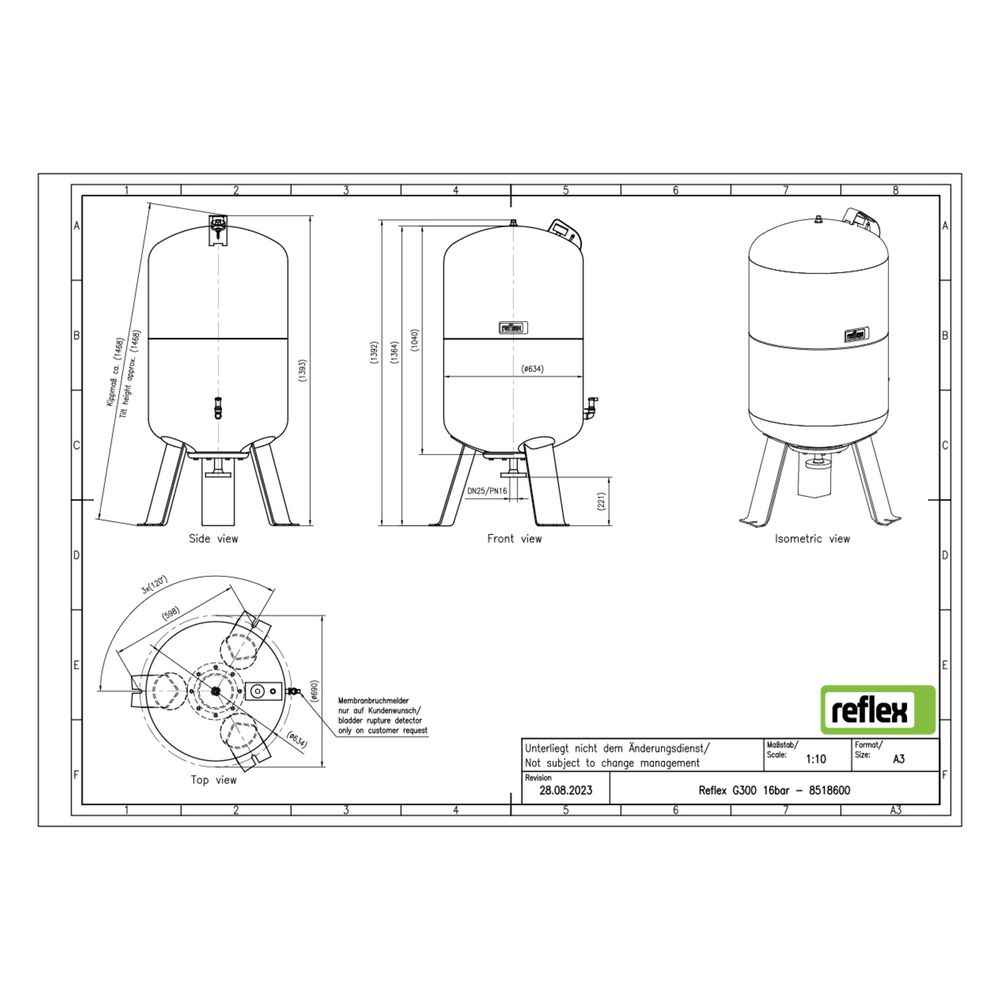

• Bauhöhe: 1392 mm
• Durchmesser: 634 mm
• Kippmaß: 1468 mm
• Anschluss: Außengewinde (metrisch), DN 25
• Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C

Das Reflex G Ausdehnungsgefäß MAG 300 bietet eine zuverlässige Lösung für die Druckkompensation in Heiz- und Kühlsystemen. Mit seiner robusten Bauweise, der austauschbaren Membran und den Schutzvorrichtungen für Manometer und Vordruckventil ist es für den dauerhaften Einsatz bei einem Betriebsdruck von bis zu 16 bar ausgelegt und unterstützt den Betrieb mit Frostschutzmitteln bis zu 50 Prozent.
