Reflex Ausdehnungsgefäß G MAG 100, 100L, 10 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 100 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch eine langlebige Epoxidharzbeschichtung sowie eine austauschbare Vollmembran aus. Das stehende, graue Gefäß eignet sich für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz von 25 bis 50 Prozent.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die robuste Epoxidharzbeschichtung sorgt für eine lange Lebensdauer und Schutz gegen Korrosion. Das Gefäß ist stehend ausgeführt und mit Füßen ausgestattet, die eine stabile Platzierung ermöglichen.

Welche technischen Merkmale und Anschlüsse bietet das Gefäß?

Das Reflex G 100 ist mit einem Außengewindeanschluss (metrisch) mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm ausgestattet. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Bedienung und Überwachung erleichtert. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Das Gefäß ist für den Einsatz mit Frostschutzmitteln von 25 bis 50 Prozent geeignet.

Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert und eignet sich insbesondere für Zentralheizungen und Kühlsysteme. Es ist nicht für den Einsatz mit Leitungswasser vorgesehen. Die stehende Bauweise und die robuste Konstruktion machen es ideal für den Einsatz in technischen Anlagen, bei denen eine zuverlässige Druckkompensation erforderlich ist.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflex G Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Es erfüllt die Vorschriften für Druckgeräte und ist für den Einsatz in Systemen mit einem maximalen Betriebsdruck von 10 bar ausgelegt.

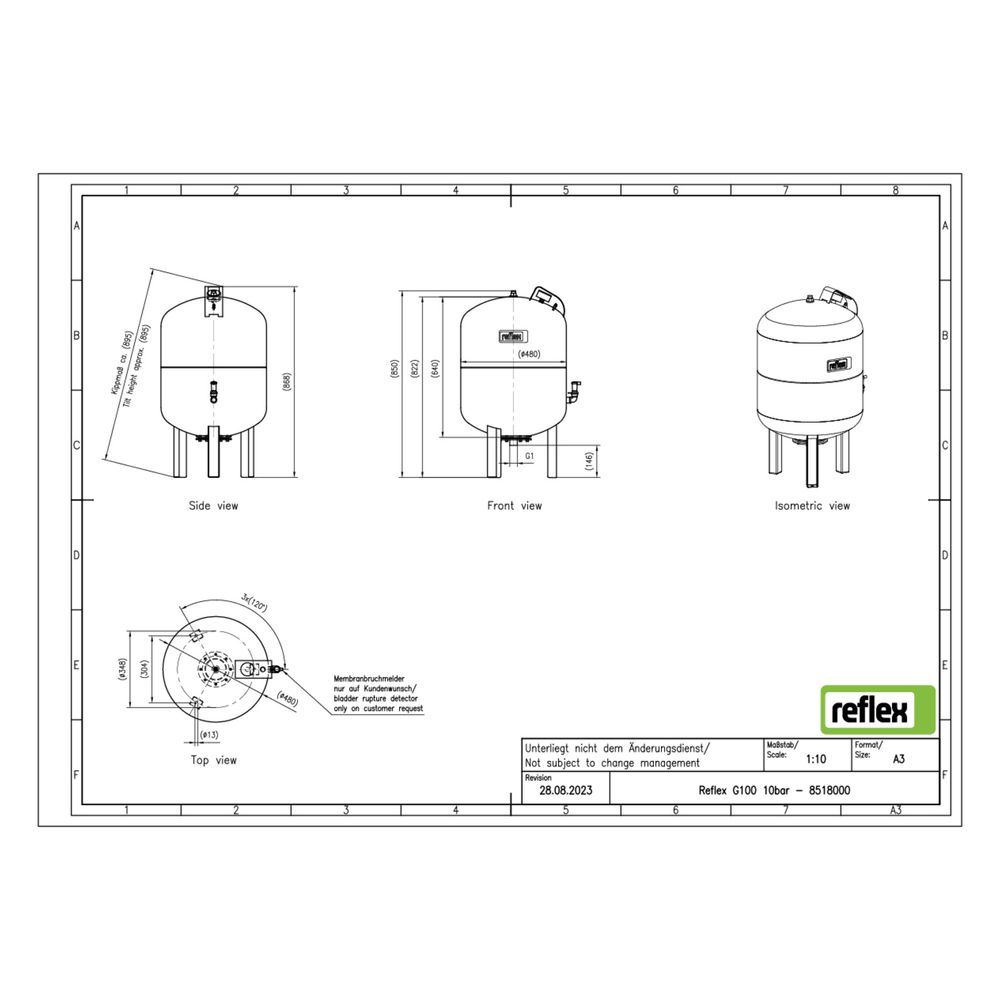

Technische Daten

• Nennvolumen: 100 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: Grau
• Bauhöhe: 850 mm
• Durchmesser: 480 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Vordruck: 3,5 bar
• Max. Betriebstemperatur: 70 °C
• Max. Systemtemperatur: 120 °C

Das Reflex Reflex G Ausdehnungsgefäß MAG 100 bietet eine langlebige und wartungsfreundliche Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 100 Litern, einem maximalen Betriebsdruck von 10 bar und einer robusten Epoxidharzbeschichtung ist es für vielfältige Anwendungen in Zentralheizungen und Kühlsystemen geeignet. Die austauschbare Membran und der geschützte Manometeranschluss unterstützen eine einfache Wartung und Überwachung.
