Reflex Variomat Giga GG 1000 Ausdehnungsgefäß MAG, Nennvolumen 1000l, Vollmembran, Grau

Der Reflex Variomat Giga GG 1000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern, das speziell für hohe Leistungen und Drücke in Heiz- und Kühlwassersystemen entwickelt wurde. Es ist Teil der Variomat Giga Serie und eignet sich für den Einsatz in pumpengesteuerten Druckhalteanlagen, die eine zuverlässige Druckhaltung und Entgasung sicherstellen. Das Gefäß ist drucklos gegenüber der Atmosphäre geschlossen und erfüllt die Anforderungen der EU-Druckgeräterichtlinie sowie relevanter DIN- und VDI-Normen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

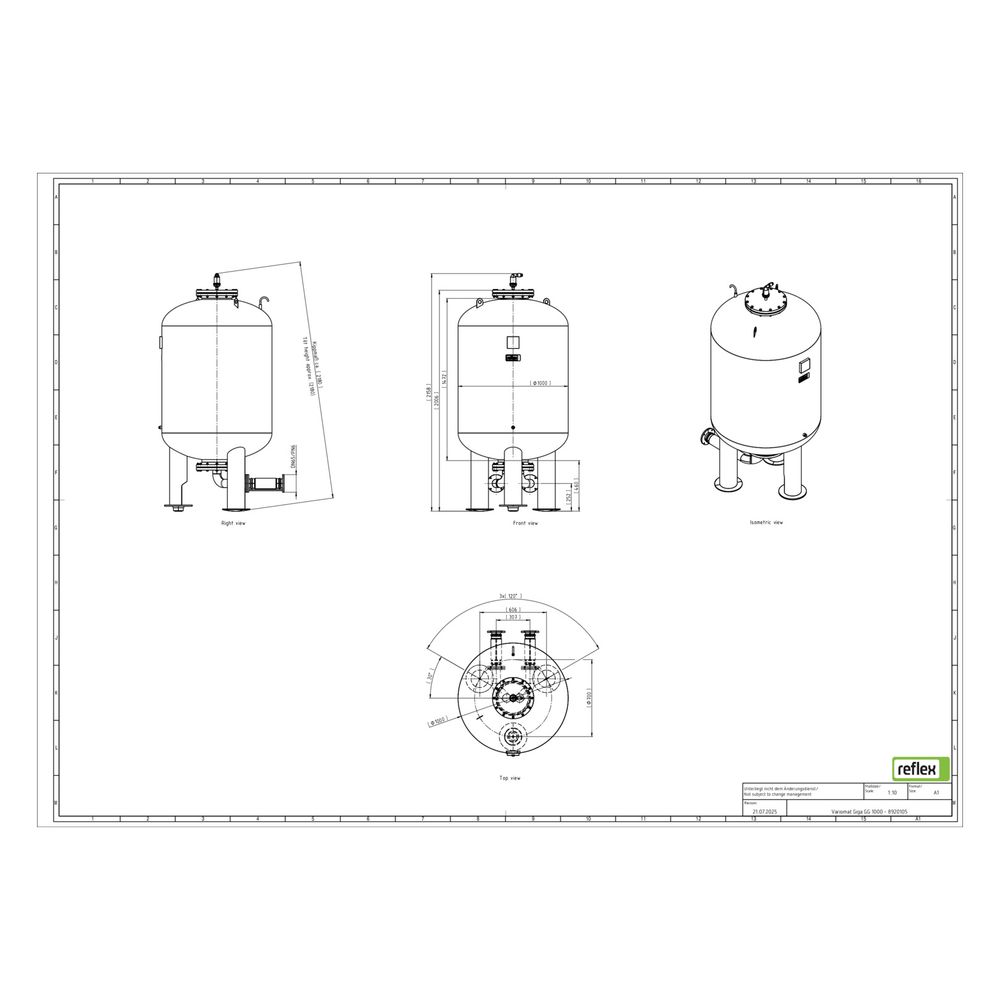

Das Variomat Giga GG 1000 Ausdehnungsgefäß ist stehend ausgeführt und verfügt über eine Fußkonstruktion mit drei Rohrfüßen für eine stabile Aufstellung. Es besitzt eine austauschbare Vollmembran nach DIN EN 13831, die den Wasserraum vom Luftraum trennt und so das Eindringen von Luftsauerstoff in das Ausdehnungswasser verhindert. Die Außenfläche des Gefäßes ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr mit Wiedereintrittssperre integriert, das eine sichere Ableitung von Gasen ermöglicht.

Welche Funktionen und Ausstattungsmerkmale bietet das Variomat Giga GG 1000?

Das Ausdehnungsgefäß ist Teil der Variomat Giga Druckhaltestationen, die pumpengesteuert arbeiten und neben der Druckhaltung auch die Entgasung und Nachspeisung von Heiz- und Kühlwassersystemen übernehmen. Das Grundgefäß ist mit einem Messumformer für die Niveaumessung ausgestattet, der eine präzise Überwachung des Wasserstands ermöglicht. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders erlaubt, um frühzeitig auf Membranbeschädigungen reagieren zu können.

Für welche Betriebsbedingungen ist das Ausdehnungsgefäß ausgelegt?

Das Variomat Giga GG 1000 ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) ausgelegt und kann mit Mediumtemperaturen bis zu 70 °C im Dauerbetrieb eingesetzt werden. Es ist für Absicherungstemperaturen über 110 °C und Drücke größer als PN 16 gemäß EN 12953 bzw. TRD 604 Bl. 2 als Sonderanlage konfigurierbar. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,10 mm.

Technische Daten

• Nennvolumen: 1000 l
• Bauhöhe: 2158 mm
• Durchmesser: 1000 mm
• Max. Arbeitsdruck: 6 bar (PN 6)
• Max. Mediumtemperatur: 70 °C
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,10 mm
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Außenbeschichtung: Kunststoff
• Aufstellung: stehend mit Fußkonstruktion auf drei Rohrfüßen

Das Reflex Variomat Giga GG 1000 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 1000 Litern, einer maximalen Betriebstemperatur von 70 °C und einem Arbeitsdruck von 6 bar ist es für anspruchsvolle Anwendungen geeignet. Die austauschbare Vollmembran und die integrierte Niveaumessung unterstützen eine sichere und effiziente Systemüberwachung.
