Reflex S Ausdehnungsgefäß MAG 18, Nennvolumen 18l, 10 bar, Vollmembran, Weiß
Das Reflex S Ausdehnungsgefäß MAG 18 mit einem Nennvolumen von 18 Litern ist ein Membran-Druckausdehnungsgefäß, das speziell für den Einsatz in Solar-, Heiz- und Kühlwassersystemen entwickelt wurde. Es ist für Drücke bis 10 bar ausgelegt und eignet sich besonders für Systeme mit einem Frostschutzmittelzusatz von bis zu 50 Prozent. Die weiße Epoxidharzbeschichtung sorgt für eine langlebige Oberfläche.
Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?
Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme konzipiert. Es erfüllt die Anforderungen der DIN EN 13831 und ist nach der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Das Gefäß ist für den Einsatz in Systemen mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent geeignet und kann in Zentralheizungen sowie Kühlsystemen verwendet werden. Eine Verwendung mit Leitungswasser ist nicht vorgesehen.
Wie ist das Ausdehnungsgefäß konstruiert?

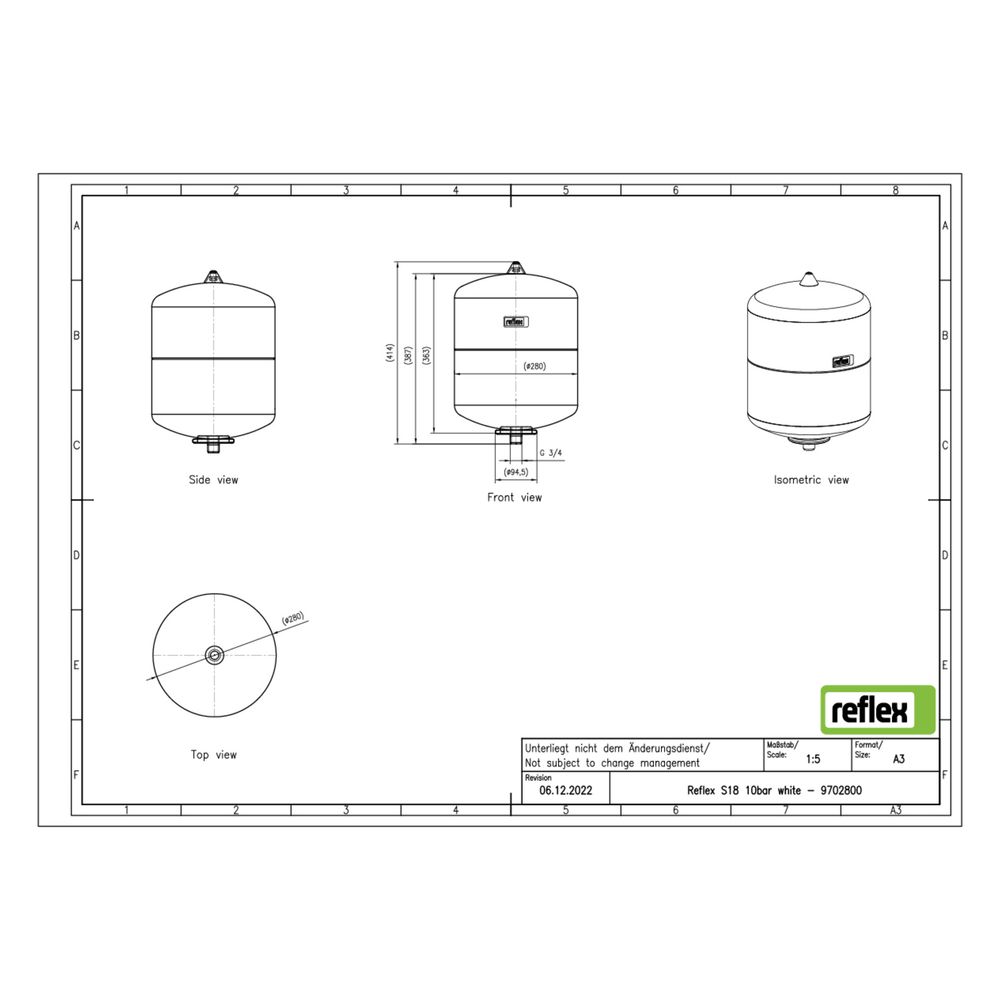

Das Gefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die den Innenraum in einen Wasser- und einen Gasraum mit Polster unterteilt. Es besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Die Bauhöhe beträgt 414 mm bei einem Durchmesser von 280 mm. Das Ausdehnungsgefäß ist für die vertikale Platzierung vorgesehen und verfügt nicht über Füße oder Befestigungsmaterial.
Welche Betriebsbedingungen sind zu beachten?
Das Reflex S Ausdehnungsgefäß ist für eine maximale Systemtemperatur von 120 °C ausgelegt, wobei die maximale Dauerbetriebstemperatur bei 70 °C liegt. Der maximale Arbeitsdruck beträgt 10 bar, der Vordruck ist mit 1,5 bar angegeben. Das Gefäß ist für Systeme mit Frostschutzmittelzusatz bis zu 50 Prozent geeignet. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C.
Welche Normen und Zulassungen gelten für das Gefäß?
Das Ausdehnungsgefäß entspricht der DIN EN 13831 und ist als Druckgerät gemäß der Richtlinie 2014/68/EU zugelassen. Für den Schweizer Markt besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.
Technische Daten
- Nennvolumen: 18 l
- Maximaler Arbeitsdruck: 10 bar
- Farbe: Weiß
- Bauhöhe: 414 mm
- Durchmesser: 280 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Werkstoff Membran: Butylkautschuk (IIR)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Dauerbetriebstemperatur: 70 °C
- Vordruck: 1,5 bar
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
- Platzierung: Vertikal
Das Reflex S Ausdehnungsgefäß MAG 18 bietet eine robuste und langlebige Lösung für den Ausgleich von Volumenänderungen in Solar-, Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 18 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für den Einsatz in Systemen mit bis zu 50 Prozent Frostschutzmittelzusatz geeignet und sorgt für eine zuverlässige Druckregulierung unter anspruchsvollen Betriebsbedingungen.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex S |
| Hersteller-Produktgruppe | Reflex S |
| Hersteller-Artikelnummer | 9702800 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-9702800 |
| Bauhöhe | 414,00 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705032240 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 3,36 kg |
| Kippmaß | 415,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
