Reflex Exvoid Luft-Mikroblasenabscheider Solar A G 1", mit Gewinde, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider Solar A G 1" ist ein Mikroblasenabscheider aus Messing mit Gewindeanschluss und einem maximalen Betriebsdruck von 10 bar. Er ist speziell für Solar- und Heizsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme mit hohen Betriebstemperaturen konzipiert. Das Gerät entfernt Mikroblasen zuverlässig und schnell aus Wasser oder Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50%, um die Effizienz und Lebensdauer der Anlagen zu unterstützen.
Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?
Der Mikroblasenabscheider arbeitet nach dem Prinzip Vollstrom mit Beruhigung. Gasblasen werden aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, nicht absperrbaren Exvoid-T Großentlüfter permanent in die Atmosphäre abgegeben. So wird eine kontinuierliche Betriebsentlüftung sichergestellt, die Mikroblasen schnell und zuverlässig entfernt.
Für welche Systeme ist der Exvoid Luft-Mikroblasenabscheider geeignet?
Das Gerät ist für den Einsatz in geschlossenen Systemen vorgesehen und eignet sich besonders für Solar- und Heizsysteme sowie für Kühlanwendungen. Es ist kompatibel mit Medien wie Wasser und Wasser/Glykolgemischen bis zu 50 % Glykolanteil. Die Ausführung mit Messinggehäuse und Gewindeanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Welche technischen Eigenschaften zeichnen den Exvoid Mikroblasenabscheider aus?

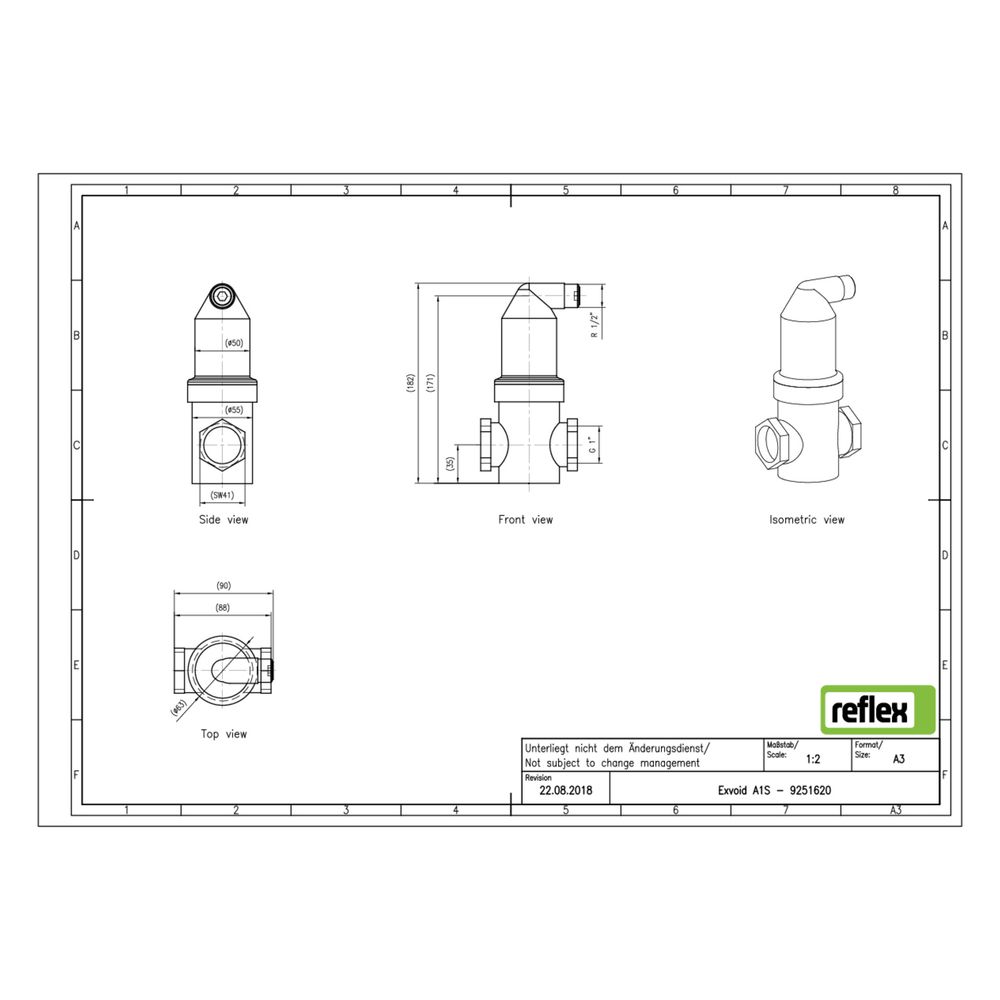

Der Mikroblasenabscheider verfügt über einen Nenndurchmesser von 1 Zoll (25 mm) und eine Baulänge von 88 mm. Der maximale Arbeitsdruck beträgt 10 bar, die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 180 °C. Der Kvs-Wert von 17,2 ermöglicht eine Durchflussleistung von 0,10 bis 2,00 m³/h. Die Ausführung ist horizontal und ohne Kupplungen.
Technische Daten
- Werkstoff Gehäuse: Messing
- Anschluss: Gewinde, 1 Zoll (25 mm)
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 180 °C
- Maximale Glykol-Mischung: 50 %
- Kvs-Wert: 17,2
- Durchflussleistung: 0,10 bis 2,00 m³/h
- Baulänge: 88 mm
- Ausführung: horizontal
- Geeignet für: Solar, Heizung, Kühlen
- Systemtyp: Geschlossene Systeme
Der Reflex Exvoid Luft-Mikroblasenabscheider Solar A G 1" bietet eine zuverlässige Lösung zur Entfernung von Mikroblasen in Solar- und Heizsystemen. Mit seiner robusten Messingausführung, dem automatischen Entlüfter und der Eignung für hohe Betriebstemperaturen unterstützt er die Betriebssicherheit und Leistungsfähigkeit geschlossener Anlagensysteme.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9251620 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9251620 |
| Ausführung | horizontal |
| Baulänge | 88,00 |
| Durchflussleistung | 0,10 - 2,00 |
| EAN-13 | 4036705088339 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 1,18 kg |
| Kvs-Wert | 17,20 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 180,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 33,70 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
