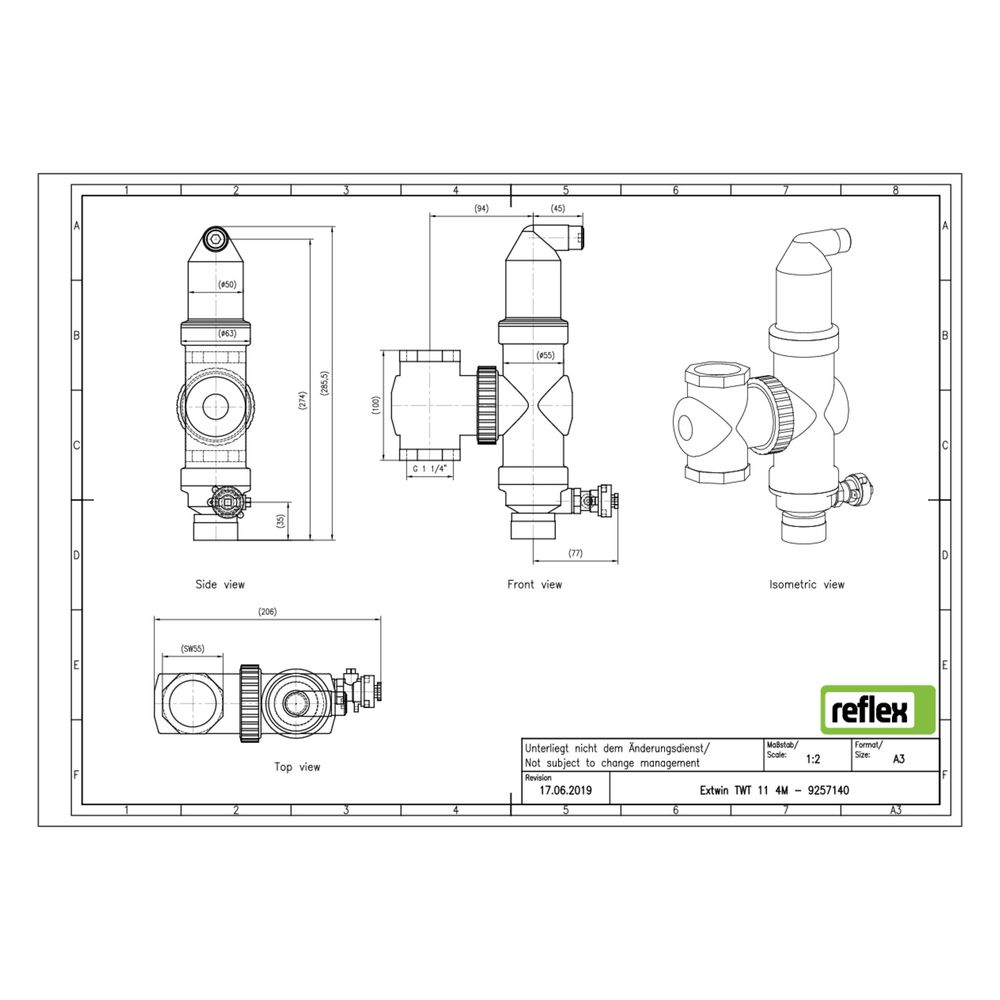

Reflex Extwin Twist Schmutzabscheider, Luft-Mikroblasenabscheider TWT G 1 1/4" M, mit Gewinde und Magnet, 10 bar

Der Reflex Extwin Twist Schmutzabscheider mit Luft-Mikroblasenabscheider TWT G 1 1/4" M ist ein kombiniertes Gerät zur effizienten Entfernung von Schlamm, Mikroblasen und ferromagnetischen Partikeln in Heiz- und Kühlwassersystemen. Ausgestattet mit einem 360° drehbaren Anschluss und einem integrierten Ansteckmagneten eignet sich der Abscheider für den Einsatz in geschlossenen flüssigkeitsgefüllten Anlagensystemen mit Wasser oder Wasser-Glykol-Gemischen bis zu 50 %.

Wie funktioniert der Extwin Twist Schmutzabscheider?

Der Extwin Twist arbeitet nach dem Vollstromprinzip mit Beruhigung, um Gasblasen und Schmutzpartikel aus dem Flüssigkeitsstrom zu entfernen. Gasblasen werden über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgeleitet. Partikel ab einer Größe von 5 Mikrometern werden durch einen speziell gestalteten Einsatz aus dem Medium separiert.

Welche Rolle spielt der integrierte Magnet?

Der integrierte Hochenergie-Dauermagnet Easy Clip besteht aus einer isostatisch gepressten Neodym-Scheibe in einer TPE-Ansteckhülse. Er fixiert ferromagnetische Partikel direkt in der Abscheidekammer durch ein axial ausgerichtetes Magnetfeld. Der Magnet ist abnehmbar, sodass eine Reinigung ohne Betriebsunterbrechung möglich ist. Die Entfernung der magnetischen Partikel erfolgt durch einfaches Abziehen des Ansteckmagneten vom Gehäuse.

Wie erfolgt die Reinigung und Entleerung des Schmutzsammelraums?

Die Reinigung und Entleerung des Schmutzsammelraums kann über einen eigenen Entschlammungskugelhahn durchgeführt werden, ohne dass der Betrieb unterbrochen werden muss. Dies ermöglicht eine einfache und effiziente Wartung des Systems.

Für welche Anwendungen ist der Extwin Twist geeignet?

Der Schmutzabscheider ist für den Einsatz in vertikalen Rohrleitungen mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) konzipiert. Er eignet sich für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme mit Wasser oder Wasser-Glykol-Gemischen bis zu 50 %. Der maximale Betriebsdruck beträgt 10 bar, und die Mediumtemperatur kann bis zu 110 °C betragen.

Technische Daten

• Anschlussgröße: 1 1/4 Zoll (32 mm)
• Werkstoff Gehäuse: Messing
• Bauform: vertikal
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 3,75 m³/h
• Kvs-Wert: 18,8
• Rohraußendurchmesser: 42,40 mm
• Magnetisches Funktionsprinzip: ja
• Reinigung während des Betriebs: nein

Der Reflex Extwin Twist Schmutzabscheider bietet eine zuverlässige Kombination aus Mikroblasenabscheidung, Schlammabscheidung und magnetischer Partikelentfernung. Mit seiner robusten Messingausführung, dem drehbaren Anschluss und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung unterstützt er die effiziente und sichere Funktion von Heiz- und Kühlwassersystemen bei einem Betriebsdruck von bis zu 10 bar und einer Mediumtemperatur von bis zu 110 °C.
