Beschreibung
Reflex Anschlussgruppe AG 1 1/2", für Ausdehnungsgefäße, inklusive Absperrung
Die Reflex Anschlussgruppe AG 1 1/2" ist für die fachgerechte Montage und Wartung von Membrandruckausdehnungsgefäßen in Heizungs-, Kühlwasser- und Wasserversorgungssystemen für Nicht-Trinkwasser konzipiert. Sie eignet sich besonders für stehende Membrandruckausdehnungsgefäße mit flachdichtendem Gewindenippelanschluss, wie die Modelle Reflex N, G, S oder Refix DE, DC. Die Anschlussgruppe ermöglicht eine sichere und einfache Installation inklusive Absperrung gemäß DIN EN 12828.
Wie ist die Anschlussgruppe aufgebaut und welche Funktionen bietet sie?

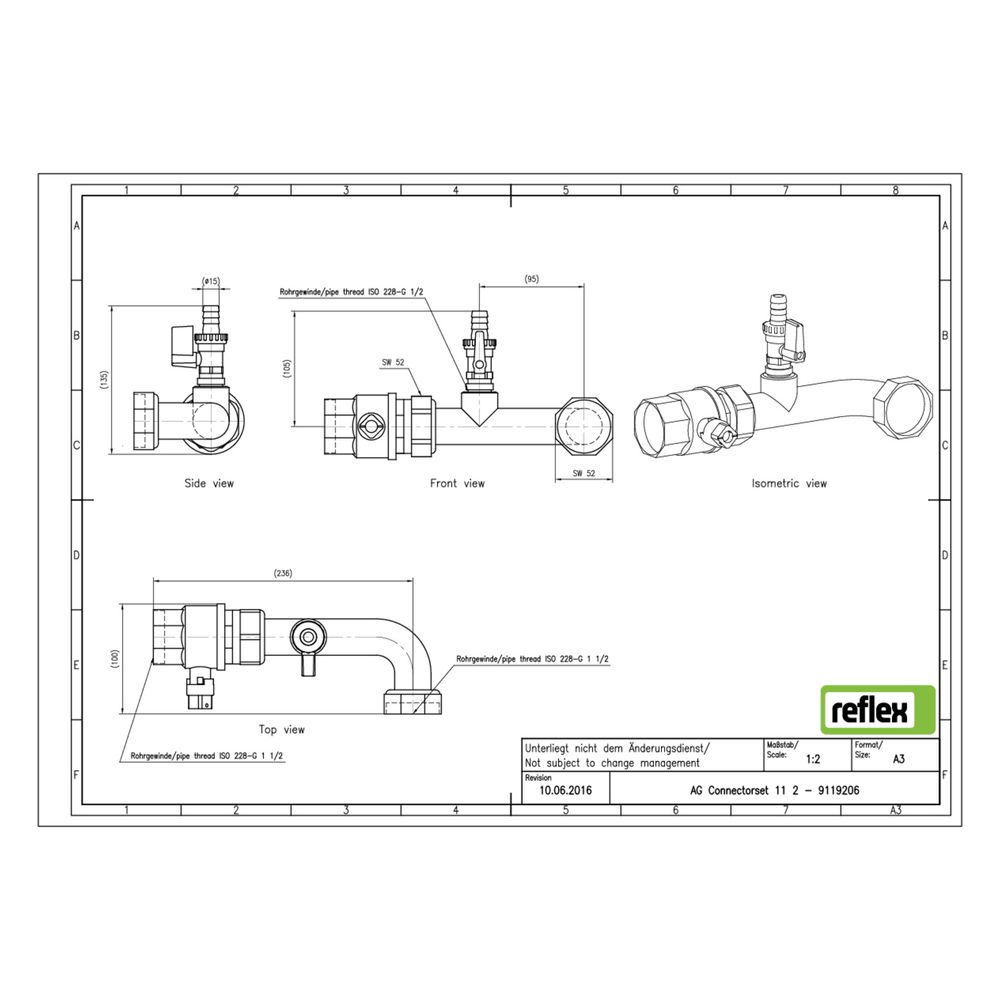

Die Anschlussgruppe besteht aus einem Rohranschlussstück mit flachdichtender Gefäßanschlussverschraubung, einem Füll- und Entleerungskugelhahn mit G 1/2" Anschluss sowie einem Kappenkugelhahn mit gesicherter Absperrung. Diese Komponenten ermöglichen eine einfache Befüllung, Entleerung und Absperrung des angeschlossenen Ausdehnungsgefäßes. Die rechtwinklige Ausführung erleichtert die Installation in beengten Platzverhältnissen.
Für welche Einsatzbereiche ist die Anschlussgruppe geeignet?
Die Anschlussgruppe ist für den Einsatz in Heizungs-, Kühlwasser- und Wasserversorgungssystemen vorgesehen, die kein Trinkwasser führen. Sie ist besonders geeignet für stehende Membrandruckausdehnungsgefäße mit flachdichtendem Gewindenippelanschluss. Die Verwendung ist auf den bestimmungsgemäßen Zweck beschränkt, um die Funktionalität und Sicherheit zu ermöglichen.
Welche technischen Eigenschaften sind relevant?
Die Anschlussgruppe ist für eine maximale Betriebstemperatur von 100 °C und einen maximal zulässigen Betriebsüberdruck von 10 bar ausgelegt. Der Anschluss erfolgt über ein Rohr mit einem Außendurchmesser von 38 mm (R 1 1/2"). Das Gewicht der Anschlussgruppe beträgt 1,15 kg. Die Absperrung ist nicht plombierbar, was eine flexible Handhabung ermöglicht.
Technische Daten
- Anschlussgröße: 1 1/2 Zoll (R 1 1/2")
- Maximale Betriebstemperatur: 100 °C
- Maximaler Betriebsüberdruck: 10 bar
- Rohraußendurchmesser Anschluss: 38 mm
- Gewicht: 1,15 kg
- Absperrung: Kappenkugelhahn mit gesicherter Absperrung gemäß DIN EN 12828
- Füll-/Entleerungskugelhahn: G 1/2 Zoll
- Ausführung: Rechtwinklig
- Plombierbarkeit: Nein
Die Reflex Anschlussgruppe AG 1 1/2" bietet eine praxisgerechte Lösung für die Montage und Wartung von Membrandruckausdehnungsgefäßen in Heizungs-, Kühlwasser- und Wasserversorgungssystemen. Mit einer maximalen Betriebstemperatur von 100 °C und einem Betriebsüberdruck von bis zu 10 bar unterstützt sie eine sichere Absperrung und einfache Wartung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Sonstiges Zubehör |
| Hersteller-Produktgruppe | Sonstiges Zubehör |
| Hersteller-Artikelnummer | 9119206 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9119206 |
| EAN-13 | 4036705083907 |
| Gewicht | 1,25 kg |
| Max Arbeitsdruck | 10,00 |
| Plombierbar | nein |
| Rechtwinklige Ausführung | ja |
| Rohraußendurchmesser Anschluss 1 | 38,00 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
