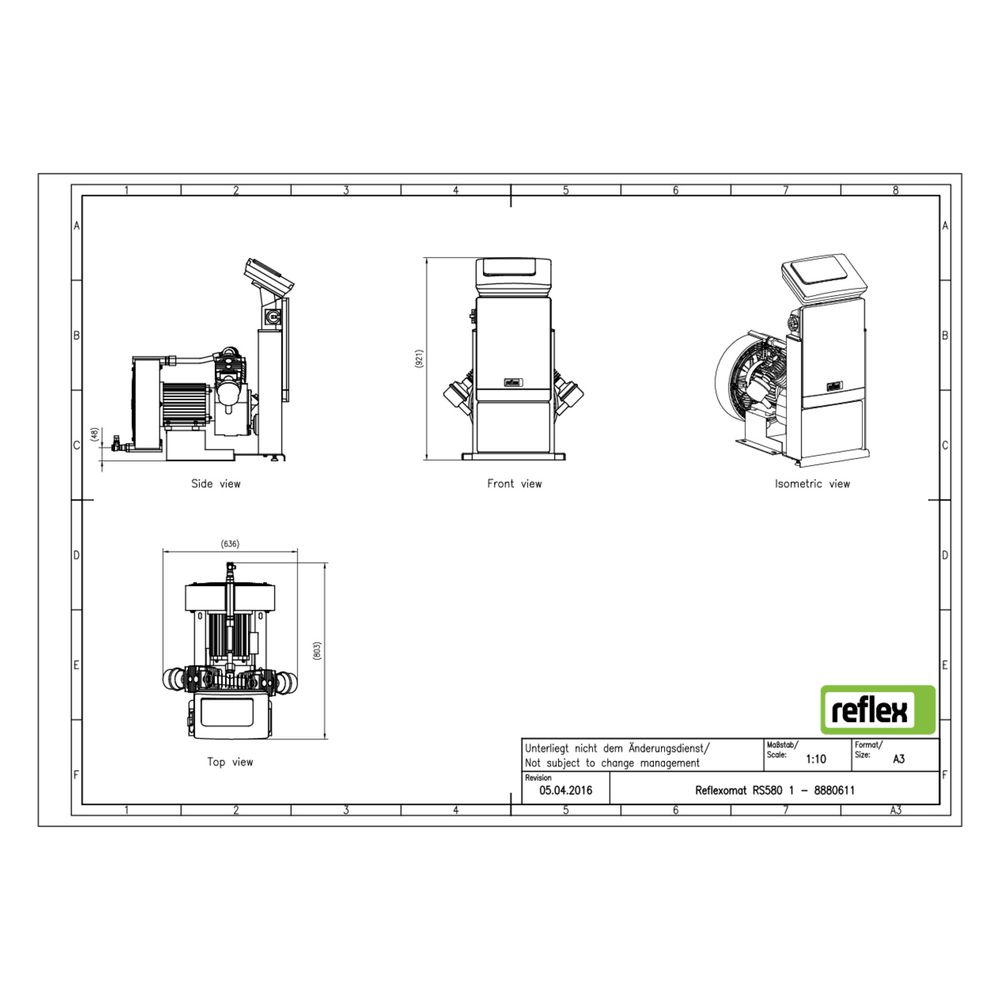

Reflex Steuereinheit RS 580/1 T für Reflexomat, 1 Kompressor, 6 bar, Control Touch

Der Reflex Steuereinheit RS 580/1 T für Reflexomat ist eine kompressorgesteuerte Druckhaltestation mit einer maximalen Druckstufe von 6 bar und einer integrierten Control Touch Steuerung. Sie eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen mit Nennvolumen der angeschlossenen Gefäße von 200 bis 5000 Litern. Die Steuereinheit ist für Heizsysteme bis 24 kW und Kühlsysteme bis 48 kW ausgelegt und regelt die Druckhaltung sowie die Nachspeisewassersteuerung gemäß DIN EN 12828 und VDI 4708.

Wie funktioniert die Druckhaltung mit der Reflex Steuereinheit RS 580/1 T?

Die Druckhaltung erfolgt über einen Druckluftkompressor, der in Verbindung mit einem bauteilgeprüften Luftmagnetventil als Überströmeinrichtung arbeitet. Ein elektronischer Drucksensor misst kontinuierlich den Systemdruck, der innerhalb der Grenzen von plus/minus 0,1 bar geregelt wird. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Membran-Druckausdehnungsgefäßes. Die Steuerung überwacht den Kompressorbetrieb und unterbricht die Nachspeisung automatisch bei Überschreitung der Laufzeit oder der Zyklenanzahl, um eine sichere und effiziente Funktion zu ermöglichen.

Welche Komponenten umfasst das Pneumatik- und Steuerungsmodul?

Das Pneumatikteil besteht aus einem Druckluftkompressor, einem bauteilgeprüften Luftmagnetventil, einem Sicherheitsventil zur Druckabsicherung, einem elektronischen Drucksensor sowie den erforderlichen Verbindungsleitungen. Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse mit einem 4,3 Zoll resistiven Farb-Touchdisplay integriert, das zur Programmierung, Überwachung und Dokumentation dient. Die Steuerungseinheit ist ergonomisch in ein modulares Aluminiumrahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und kann optional bis zu drei Meter entfernt vertikal an der Wand montiert werden.

Welche Funktionen bietet die Control Touch Steuerung?

Die mikroprozessorgesteuerte Control Touch Einheit ermöglicht eine vollautomatische und frei parametrierbare Steuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie einer kombinierten grafischen und klartextlichen Darstellung aller relevanten Betriebs- und Störmeldungen. Sie zeigt Systemdruck, Gefäßfüllstand, Funktionsschema und den aktiven Betriebsmodus an. Schnittstellen wie RS485, TTL und potenzialfreie Ausgänge erlauben die Integration in übergeordnete Systeme und die Auswertung von Kontaktwasserzählern. Zudem unterstützt die Steuerung die Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung.

Wie ist die Leistungselektronik der Steuereinheit aufgebaut?

Die Leistungselektronik ist in einem separaten Kunststoffschaltschrank unterhalb der Bedieneinheit montiert und verfügt über einen Hauptschalter an der Gehäuseaußenseite. Sie umfasst die Kompressorsteuerung, ein Kabelmanagement für externe Anschlüsse sowie Montageplätze für optionale Module. Die Steuereinheit wird komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet geliefert.

Technische Daten

• Nennvolumen Gefäße: 200-5000 l
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur: 90 °C
• Leistungsaufnahme: 3 kW
• Anschlussspannung: 400 V
• Für Heizsysteme bis: 24 kW
• Für Kühlsysteme bis: 48 kW
• Bedienung: 4,3" resistives Farb-Touchdisplay
• Druckhaltungstoleranz: ±0,1 bar
• Sicherheitsventil: Integriert zur Druckabsicherung

Die Reflex Steuereinheit RS 580/1 T für Reflexomat bietet eine präzise und zuverlässige Druckhaltung für Heiz- und Kühlsysteme mit einer Leistung von bis zu 24 kW bzw. 48 kW. Die integrierte Control Touch Steuerung mit Touchdisplay und umfangreichen Schnittstellen ermöglicht eine komfortable Bedienung und Überwachung, während der Druckluftkompressor und die Sicherheitsventile für eine sichere Systemfunktion sorgen.
