Reflex Reflexomat RG Ausdehnungsgefäß MAG 5000, Nennvolumen 5000l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 5000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend ausgeführt, mit einer austauschbaren Butyl-Vollmembran und einer Kunststoffbeschichtung innen und außen.

Wie ist das Reflexomat RG Ausdehnungsgefäß konstruiert?

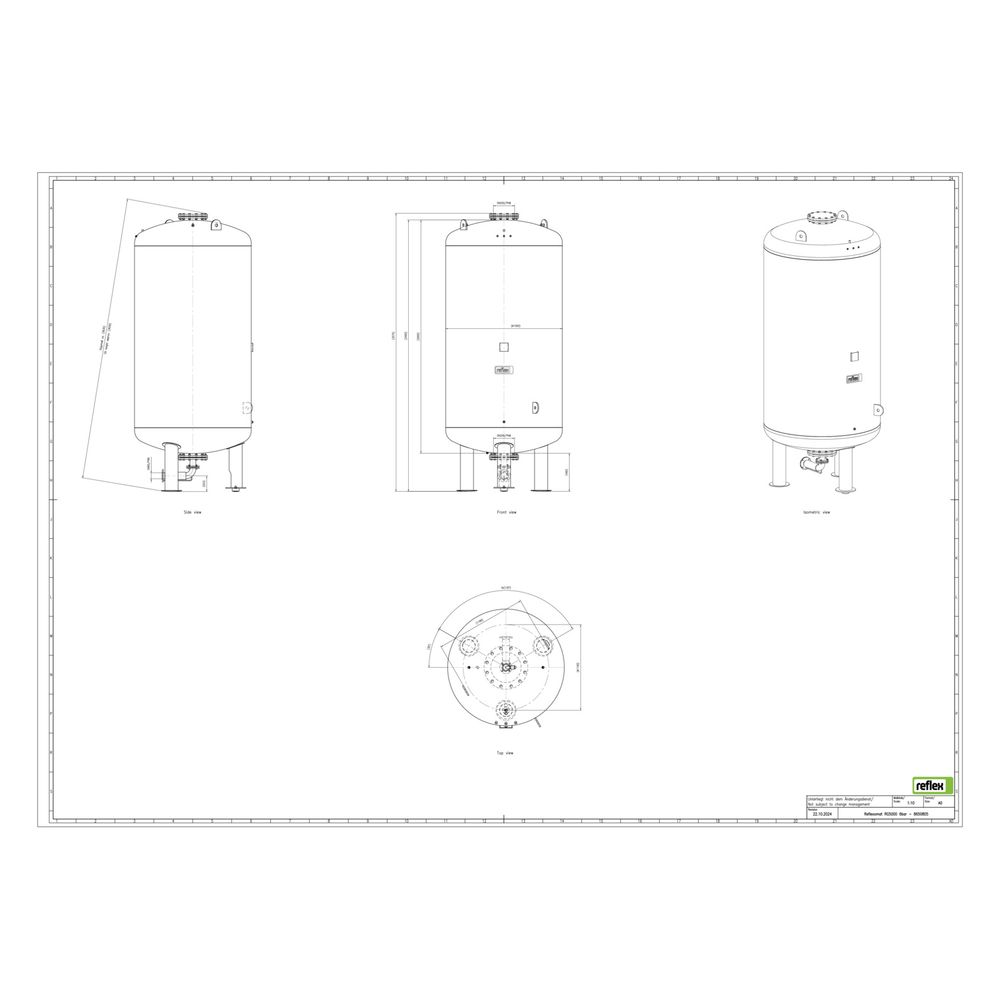

Das Ausdehnungsgefäß Reflexomat RG verfügt über eine stabile Fußkonstruktion für die stehende Aufstellung. Die Membran besteht aus austauschbarem Butyl gemäß DIN EN 13831. Innen und außen ist das Gefäß kunststoffbeschichtet, was Korrosionsschutz bietet. Zur Absicherung ist ein bauteilgeprüftes Luftsicherheitsventil integriert. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders, der mit einem Messumformer für die Niveaumessung ausgestattet ist.

Für welche Anwendungen ist das Reflexomat RG geeignet?

Das Reflexomat RG Ausdehnungsgefäß ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen vorgesehen. Es erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie die Normen DIN EN 13831, VDI 4708 und AD 2000. Das Gefäß ist für Mediumtemperaturen bis 70 °C und einen maximalen Betriebsdruck von 6 bar ausgelegt.

Welche Sicherheits- und Zulassungsmerkmale besitzt das Ausdehnungsgefäß?

Das Reflexomat RG entspricht den geltenden europäischen und deutschen Normen und ist nach der EU-Druckgeräterichtlinie 2014/68/EU zugelassen. Es ist mit einem bauteilgeprüften Luftsicherheitsventil ausgestattet. Eine Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI besteht nicht, sofern das Produkt die Bedingungen PSV mal VN kleiner oder gleich 3000 bar mal Liter erfüllt.

Wie erfolgt die Druckhaltung mit dem Reflexomat RG?

Das Ausdehnungsgefäß ist Teil der Reflexomat kompressorgesteuerten Druckhaltestation, die mit einer Steuereinheit arbeitet. Diese reguliert die Druckhaltung über ein oder zwei Kompressoren sowie ein Luftabströmventil. Das Grundgefäß RG ist werkseitig mit der Steuereinheit montiert und ermöglicht eine präzise Druckregelung in Heiz- und Kühlwassersystemen.

Technische Daten

• Nennvolumen: 5000 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 3588 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,10 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend
• Gefäßbeschichtung: innen und außen kunststoffbeschichtet

Das Reflexomat RG Ausdehnungsgefäß MAG 5000 bietet eine zuverlässige Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlwasseranlagen. Mit seinem großen Nennvolumen, der robusten Bauweise und der präzisen Druckregelung durch die integrierte Steuereinheit ist es für anspruchsvolle Anwendungen geeignet. Die Kombination aus hoher Druckfestigkeit und temperaturbeständiger Membran sorgt für eine sichere und effiziente Funktion im Betrieb.
