Reflex Ausdehnungsgefäß C MAG 35, 35L, 3 bar, Diskusform, Grau
Der Reflex Reflex C Ausdehnungsgefäß MAG 35 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 35 Litern und einem maximalen Betriebsdruck von 3 bar. Es eignet sich für geschlossene Heiz- und Kühlwassersysteme und zeichnet sich durch seine platzsparende Diskusform sowie eine langlebige Epoxidharzbeschichtung aus. Typische Einsatzbereiche sind Zentralheizungen und Kühlsysteme, bei denen eine zuverlässige Druckkompensation erforderlich ist.
Wie ist das Reflex C Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über ein flaches, zylindrisches Gehäuse in Diskusform mit integrierter Aufhängelasche, die eine schnelle und platzsparende Wandmontage ermöglicht. Die Membran besteht aus hochwertigem Butylkautschuk (IIR) und trennt den Wasserraum vom Gasraum zuverlässig. Diese Vollmembran ist nicht tauschbar und entspricht der Norm DIN EN 13831. Die Konstruktion minimiert die Diffusion zwischen Gas- und Wasserraum, wodurch der Vordruck stabil bleibt.
Für welche Systeme und Medien ist das Gefäß geeignet?
Das Reflex C ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert. Es ist geeignet für Zentralheizungen und Kühlsysteme, jedoch nicht für Leitungswasser. Das Gefäß kann mit Frostschutzmitteln verwendet werden, wobei ein Zusatz von mindestens 25 bis maximal 50 Prozent empfohlen wird. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C, und der zulässige Arbeitsdruck liegt bei 3 bar.
Welche Anschluss- und Montagemöglichkeiten bietet das Ausdehnungsgefäß?
Das Gefäß ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) ausgestattet. Es ist für die vertikale Platzierung vorgesehen und verfügt über Befestigungslaschen zur einfachen Wandmontage. Füße oder eine feste Wandstütze sind nicht vorhanden. Sicherheitsventil und Manometer sind nicht integriert.
Welche Schutz- und Qualitätsmerkmale besitzt das Reflex C?
Die Oberfläche des Ausdehnungsgefäßes ist mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Das Produkt erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831 gefertigt. Die Membran ist nicht austauschbar, was die Langlebigkeit und Betriebssicherheit unterstützt.
Technische Daten
- Nennvolumen: 35 l
- Maximaler Betriebsdruck: 3 bar
- Vordruck: 1 bar

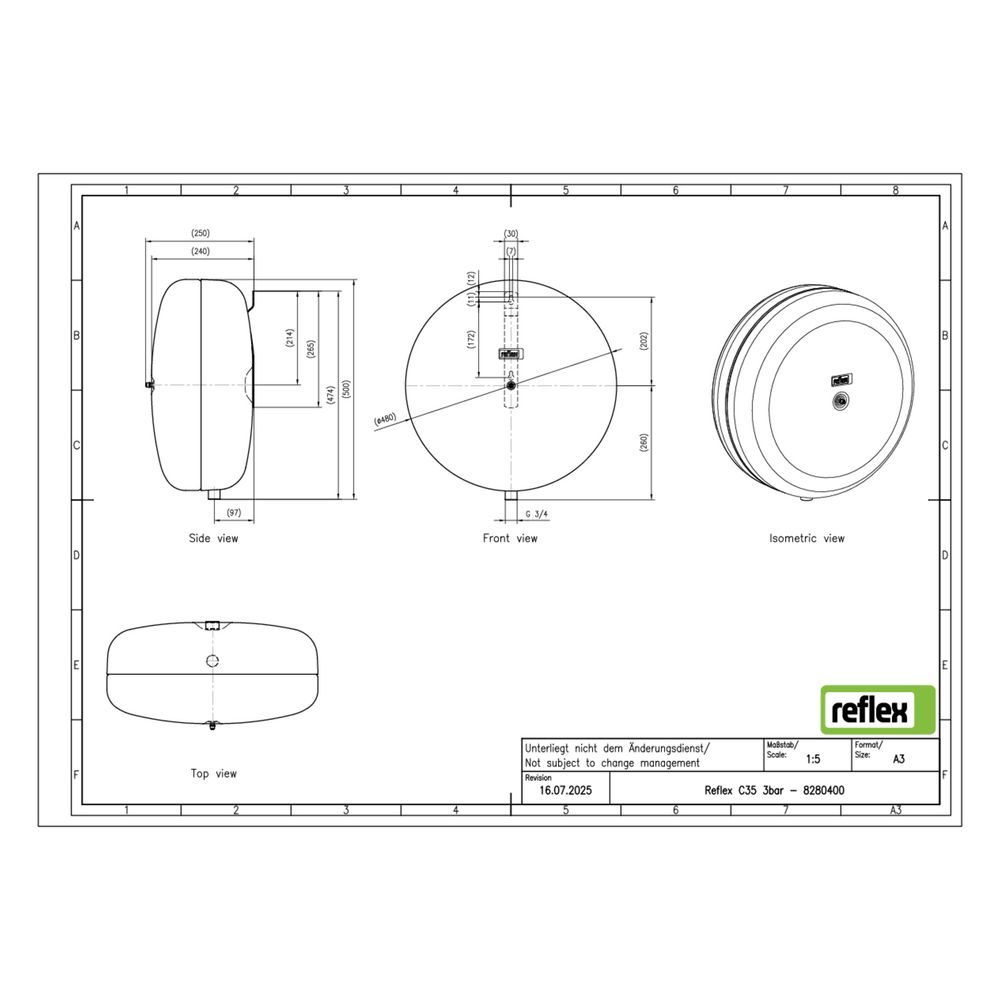

- Bauhöhe: 500 mm
- Durchmesser: 480 mm
- Kippmaß: 505 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Membranwerkstoff: Butylkautschuk (IIR)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Betriebstemperatur: 70 °C
- Platzierung: vertikal
Das Reflex Reflex C Ausdehnungsgefäß MAG 35 bietet eine zuverlässige Druckkompensation für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 35 Litern, einem maximalen Betriebsdruck von 3 bar und einer robusten Butylmembran ist es für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz bis 50 Prozent geeignet. Die platzsparende Diskusform und die einfache Wandmontage machen es zu einer praktischen Lösung für vielfältige Anwendungen.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex C/C-DE |
| Hersteller-Produktgruppe | Reflex C/C-DE |
| Hersteller-Artikelnummer | 8280400 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8280400 |
| Bauhöhe | 500,00 |
| Durchmesser | 480,00 |
| EAN-13 | 4036705110290 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 7,58 kg |
| Kippmaß | 505,00 |
| Max Arbeitsdruck | 3,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
