Reflex S Ausdehnungsgefäß MAG 80, Nennvolumen 80l, 10 bar, stehend, Halbmembran, Grau

Der Reflex S Ausdehnungsgefäß MAG 80 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert und eignet sich besonders für Anlagen mit einem Frostschutzmittelzusatz von bis zu 50 Prozent. Das stehende Gefäß in Grau verfügt über eine langlebige Epoxidharzbeschichtung und ist für Temperaturen bis 70 °C im Dauerbetrieb ausgelegt.

Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?

Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme ausgelegt. Es unterstützt den Einsatz von Frostschutzmitteln mit einem Anteil von mindestens 25 bis maximal 50 Prozent. Aufgrund seiner Konstruktion nach DIN EN 13831 und der Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU ist es für den Einsatz in Systemen mit einem maximalen Betriebsdruck von 10 bar geeignet. Die maximale Systemtemperatur darf bis zu 120 °C betragen, wobei die empfohlene maximale Mediumtemperatur im Dauerbetrieb 70 °C nicht überschreiten sollte.

Wie ist das Ausdehnungsgefäß konstruiert und ausgestattet?

Das Gefäß verfügt über eine nicht tauschbare Halbmembran aus SBR, die den Innenraum in einen Wasser- und einen Gasraum mit Polster unterteilt. Es ist stehend ausgeführt und besitzt Füße zur sicheren Aufstellung. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Das Gefäß ist grau lackiert und mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet.

Welche Temperatur- und Druckgrenzen sind zu beachten?

Das Reflex S MAG 80 ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die zulässige Systemtemperatur liegt bei maximal 120 °C, während die empfohlene maximale Mediumtemperatur im Dauerbetrieb 70 °C beträgt. Das Gefäß ist für den Einsatz in Systemen mit Frostschutzmittelzusätzen von 25 bis 50 Prozent geeignet und kann Temperaturen von -10 °C bis 70 °C im Dauerbetrieb standhalten.

Wie wird das Ausdehnungsgefäß installiert?

Das Gefäß ist für die vertikale Aufstellung vorgesehen und verfügt über Füße zur stabilen Platzierung. Es ist mit einem metrischen Außengewindeanschluss ausgestattet, der eine einfache Integration in bestehende Anlagen ermöglicht. Das Gefäß ist nicht für die horizontale Montage vorgesehen und besitzt keine Befestigungslaschen, da diese nur bei Gefäßen mit einem Volumen von 33 Litern verwendet werden.

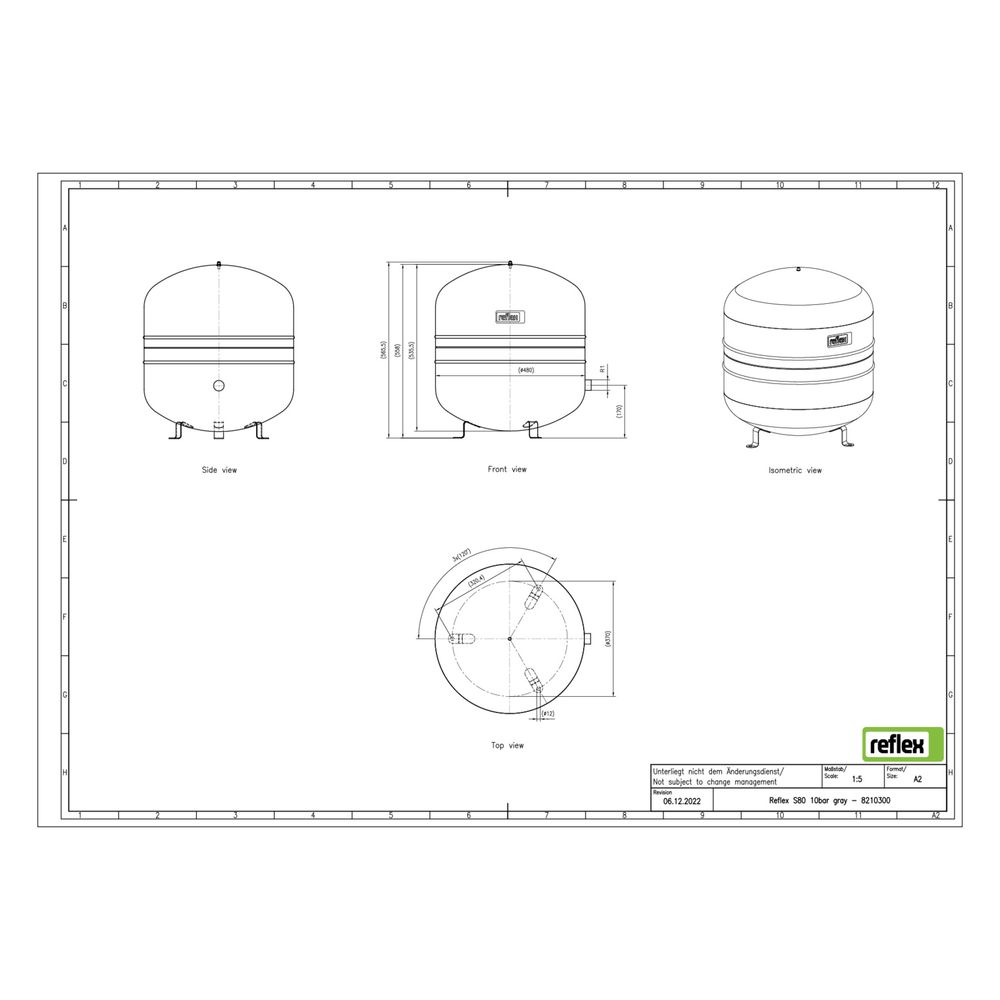

Technische Daten

• Nennvolumen: 80 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: Grau
• Bauhöhe: 565 mm
• Durchmesser: 486 mm
• Kippmaß: 605 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Membranwerkstoff: SBR
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Platzierung: Vertikal mit Füßen
• Vordruck: 3 bar

Das Reflex S Ausdehnungsgefäß MAG 80 bietet eine robuste und langlebige Lösung für den Ausgleich von Volumenänderungen in geschlossenen Solar-, Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 10 bar ist es für den Einsatz in Anlagen mit Frostschutzmittelzusätzen bis 50 Prozent geeignet und sorgt für eine zuverlässige Druckregulierung bei Temperaturen bis 70 °C im Dauerbetrieb.
